Interfejs człowiek-maszyna System sterowania automatyki przemysłowej
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | XIANDAO |
| Orzecznictwo: | CE / UL / SGS / EAC / CR – TU |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiation |
| Szczegóły pakowania: | Drewniana skrzynka |
| Czas dostawy: | 8 ~ 18 TYGODNI |
| Zasady płatności: | L / C, T / T |
| Możliwość Supply: | 20 zestawów miesięcznie |
|
Szczegóły informacji |
|||
| Imię: | System sterowania automatyki przemysłowej | Oprogramowanie do programowania: | KROK 5.5 |
|---|---|---|---|
| kontroler: | Sterownik PLC SIEMENS | Berło: | Interfejs HMI człowiek-maszyna |
| Korzyść: | Stabilny | Orzecznictwo: | CE / UL / SGS / EAC / CR – TU |
| High Light: | System sterowania automatyką przemysłową EAC,system sterowania automatyką przemysłową SGS,system sterowania EAC plc |
||
opis produktu
Zaawansowany system sterowania automatyki przemysłowej
Opis
System automatyki składa się ze sterownika PLC, wykorzystującego programowalny sterownik logiczny firmy SIEMENS S7-315 2DP i opartego na oprogramowaniu do programowania STEP 5.5, uruchamiania i zatrzymywania oraz blokowania instalacji, sterowania pętlą PID i alarmowania parametrów procesu oraz itp. Można zrealizować.System sterowania najpierw przyjmuje polecenia operatora, a następnie ocenia, czy warunki logiczne programu procesowego zostaną spełnione zgodnie z zebranymi informacjami terenowymi.Jeśli warunki są ustawione, program sterujący wyprowadza sygnały w określonej kolejności, aby aktywować lub zamknąć wszystkie rodzaje urządzeń w procesie sterowania.
Interfejs człowiek-maszyna HMI jest konfigurowany przez oprogramowanie konfiguracyjne SIMATIC WinCC firmy SIEMENS, które realizuje działanie, monitorowanie stanu pracy, analizę danych, rejestrację i drukowanie systemu sterowania urządzeniami suszącymi.Zakończyło organiczne połączenie sprzętu polowego i personelu.Poprzez HMI operator może wprowadzać komendy, wprowadzać różne parametry procesu lub formuły, aby zakończyć produkcję różnych produktów, a jednocześnie uzyskać informacje o stanie systemu.Możemy również zapytać o aktualne informacje o produkcji systemu lub prześledzić (zapytać) ważne dane rekordowe z historycznego procesu produkcyjnego.Jeśli wystąpi nienormalna sytuacja, system wyśle sygnał alarmowy.
Precyzyjna odśrodkowa suszarka rozpyłowa PSD-90 Schemat interfejsu panelu sterowania ICP
Szczegóły Produktu
Dane terenowe są zbierane przez sterownik PLC S7-315, a zebrane dane są wyświetlane i zapisywane na komputerze, który przyjmuje WinCC jako oprogramowanie konfiguracyjne przy użyciu modułu CP343-1 za pośrednictwem protokołu TCP / IP.
Dane zebrane w PLC są również przesyłane do zdalnego komputera poprzez router przemysłowy (HUB).
Oprogramowanie PLC i oprogramowanie komputera głównego wykorzystują strukturę programu S88 i modułową konstrukcję.
Zgodnie z różnymi obiektami sterowania zapisywane są szablony silników (dwa typy, w tym sterowanie falownikiem i sterowanie bezpośrednim uruchomieniem), w tym moduły zaworów, szablony wejść analogowych, szablony wyjść analogowych, szablony pętli regulacji PID itp.
Ze względu na sterowanie procesem do programowania stosowany jest blok GRAPH firmy SIEMENS, dzięki czemu proces jest bardziej przejrzysty.
Proces suszenia jest udoskonalany do wielu małych procesów (takich jak praca na zimno, na gorąco, na wodzie, na materiale, suszenie itp.).
Zadaniem automatycznego systemu sterowania jest zapewnienie normalnej pracy urządzeń i osiągnięcie stabilności jakości produktu poprzez kontrolę i monitorowanie ważnych parametrów procesowych suszarki rozpyłowej.
Duże stanowisko sterowania wieżą suszarki rozpyłowej

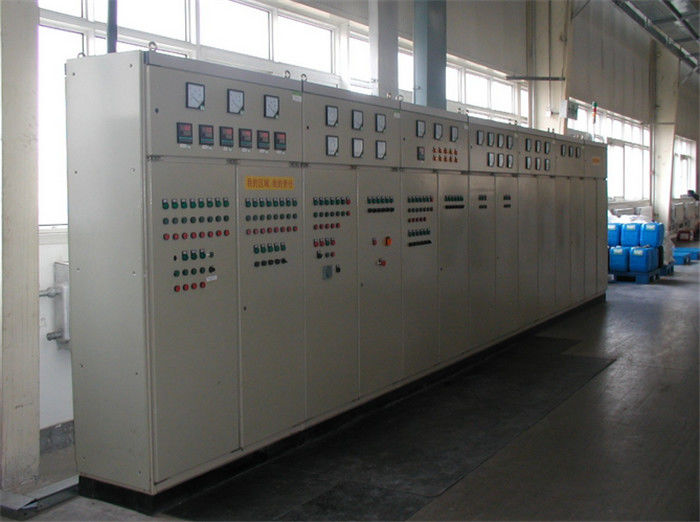

Duża polowa szafa sterownicza wieży suszarki rozpyłowej:
SIMATIC Program Logic Control System & Panel dotykowy
