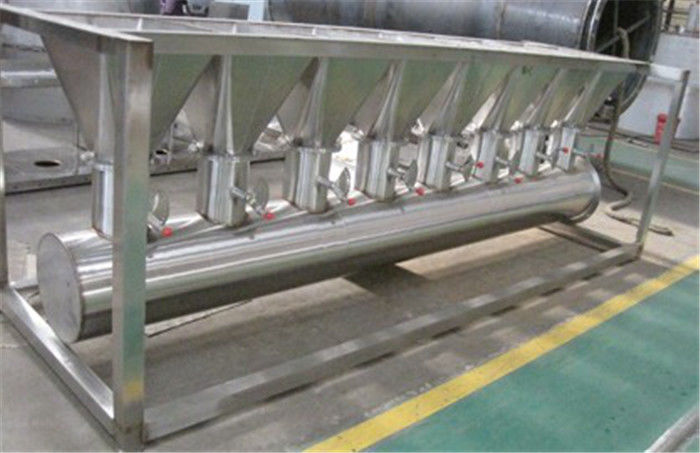

Sterowanie przyciskiem HMI SUS304 XF Pozioma suszarka fluidalna

opis produktu

XF Horizontal (pozioma suszarka fluidalna) (FBD)

Produkt descripcja:

Pozioma suszarka ze złożem fluidalnym, znana również jako suszarka ze złożem fluidalnym, używana głównie do suszenia proszku lub materiału ziarnistego.I jest szeroko stosowany jako suszarka w przemyśle.Urządzenie to charakteryzuje się prostą konstrukcją, wygodą w obsłudze i wysoką wydajnością cieplną, jest szeroko stosowane w przemyśle chemicznym, górniczym, medycznym, spożywczym, przetwórczym, paszowym, przemysłowym i miejskim.

Po ponad 20 latach użytkowania i ulepszania stał się obecnie popularnym urządzeniem do suszenia w przemyśle farmaceutycznym, chemicznym, spożywczym, przetwórczym i tak dalej.Składa się z filtra powietrza, złoża fluidalnego, separatora cyklonowego, odpylacza, szybkoobrotowego wentylatora odśrodkowego, szafy sterowniczej i tak dalej.

Ze względu na różnicę właściwości surowca konieczne jest wyposażenie w system odpylania zgodnie z potrzebami.Może wybrać zarówno separator cyklonowy, jak i filtr workowy lub wybrać tylko jeden z nich.Ogólnie rzecz biorąc, jeśli gęstość nasypowa surowca jest ciężka, może wybrać cyklon, jeśli surowiec jest lekki w gęstości nasypowej, może wybrać filtr workowy do jego zbierania.Na zamówienie dostępny jest pneumatyczny system transportowy.W przypadku tej maszyny istnieją dwa rodzaje operacji - ciągłe i przerywane.

Szczegóły produktu: Seria XF Pozioma suszarka fluidalna (FBD) Suszarka fluidalna

W.zasada orkingu:

Korzystając z zasady fluidyzacji, cząstki stałe zawieszone w gorącym gazowym medium suszącym w procesie suszenia.Ziarnisty materiał stały jest podawany do suszarki ze złożem fluidalnym przez podajnik.Dmuchawa wdmuchuje przefiltrowane czyste gorące powietrze ogrzane do złoża fluidalnego na dnie płyty rozprowadzającej i fluidyzuje do ciepła gaz-ciało stałe i wymiany masy w celu ogrzania materiału stałego.Nośnik ciepła ma pełny kontakt z suszonymi cząstkami stałymi.Ponieważ materiał gwałtownie się porusza, opór filmu gazowego znacznie się zmniejsza, a zatem intensywność suszenia jest bardzo wysoka.Po podgrzaniu przez filtr powietrza i grzejnik, powietrze jest przenoszone na dno małej komory przez każdą gałąź i wchodzi do komory suszącej przez perforowaną płytę, susząc perforowaną siatkę, aż materiały zostaną fluidyzacyjnie wysuszone.Wysuszony materiał jest odprowadzany z otworu wyładowczego.Spaliny są odprowadzane ze szczytu złoża fluidalnego, a stała energia będzie zbierana przez separator cyklonowy lub ściereczkę do kurzu.

W międzyczasie, przechodząc przez separator cyklonowy i filtr workowy, powietrze wylotowe ostatecznie wychodzi ze szczytu komory suszenia i jest odprowadzane przez wentylator.

Można realizować produkcję automatyczną.Jest to rodzaj sprzętu do ciągłego suszenia.Szybko schnie, niska temperatura suszenia, gwarantuje jakość produktów i spełnia wymagania GMP.

Charakterystyka wydajności:

Prosta konstrukcja i wygodna konserwacja.

B, łatwa obsługa i stabilna praca

C, jednolity kontakt gaz-ciało stałe, duża względna prędkość i prędkość wymiany ciepła, wysoka sprawność cieplna.

re, brak części obrotowych, wibrujących, niskie koszty utrzymania.

F, niska temperatura suszenia do materiałów wrażliwych na ciepło, a cząstki nie zostaną uszkodzone.

Dostosowane materiały:

Poziome wielokomorowe złoże fluidalne jest odpowiednie dla średnich cząstek o wielkości ziarnistych, proszkowych, masowych i suszących materiałów wrażliwych na ciepło od 50 do 5000 mikronów.Może być szeroko stosowany w przemyśle chemicznym, górnictwie, medycynie, przetwórstwie spożywczym, spożywczym, paszowym, przemysłowym i miejskim oczyszczalni ścieków.

Podanie:

Suszenie leków, surowców chemicznych, artykułów spożywczych, przetwórstwa zboża, paszy i tak dalej.Na przykład surowe lekarstwa, tabletki, medycyna chińska, środki spożywcze ochrony zdrowia, napoje, kiełki kukurydzy, pasza, żywica, kwas cytrynowy i inne proszki.Odpowiednia średnica surowca wynosi zwykle 0,1-0,6 mm.Najbardziej odpowiednia średnica surowca będzie wynosić 0,5-3 mm.

Schemat instalacji:

Typ A: wyposażony w separator cyklonowy Typ B: Worek wewnętrzny Typ C: Wyposażony w separator cyklonowy + filtr workowy

1. Port podawania 2. Maszyna główna 1. Port podawania 2. Worek wewnętrzny 1. Port podawania 2. Maszyna główna

3. Nagrzewnica powietrza 4. Wentylator nadmuchowy 3. Główna maszyna 4. Nagrzewnica powietrza 3. Nagrzewnica powietrza 4. Wentylator nadmuchowy

5. Separator cyklonowy 6. Wentylator ssący 5. Wentylator nadmuchowy 6. Wentylator ssący 5. Separator cyklonowy i filtr workowy

7. Króciec tłoczny materiału 7. Króciec tłoczny 6. Wentylator ssący 7. Króciec tłoczny

Instrukcje Instalacji:

1. Urządzenie powinno być wypoziomowane, zamocowane śrubą fundamentową, a części powinny być dobrze uszczelnione.

2. Wentylator można ustawić na zewnątrz pomieszczenia lub umieścić w oddzielnym pomieszczeniu

3. Układ można dostosować w zależności od stanu witryny.

PARAMETRY TECHNICZNE

Uwagi:

1. Temperatura wewnętrzna: ~ 300 ^oDO.

2. Jeśli powierzchnia łóżka jest większa niż 4m², wówczas suszarka jest używana głównie w medycynie;Jeśli powierzchnia łóżka wynosi od 5 m² ~ 20m², to suszarka jest używana głównie w dziedzinie chemii.

3. Wydajność suszenia mierzona jest na podstawie wilgotności pierwotnej kryształu śliwki wynoszącej 20%, a jej końcowa wilgotność wynosi 5%, a temperatura wlotu powietrza wynosi 130 ℃. Zdolność suszenia innych surowców będzie oparta na praktycznym suszeniu stan: schorzenie.Przy wyborze modeli należy pamiętać, że: Model A powinien być dopasowany do separatora cyklonowego, Model B z odpylaczem workowym, a Model C z odpylaczem cyklonowym i odpylaczem workowym.

4. Tryb karmienia:

1) Karmienie gwiazdą;

2) Podawanie gwiazdowe z transportem pneumatycznym;

3) Przenośnik taśmowy;

4) dostosowane.

5. Można realizować zautomatyzowaną produkcję.

6. Indywidualny projekt zgodnie z wymaganiami użytkownika.

7. Moc wentylatora zależy od właściwości materiału.
