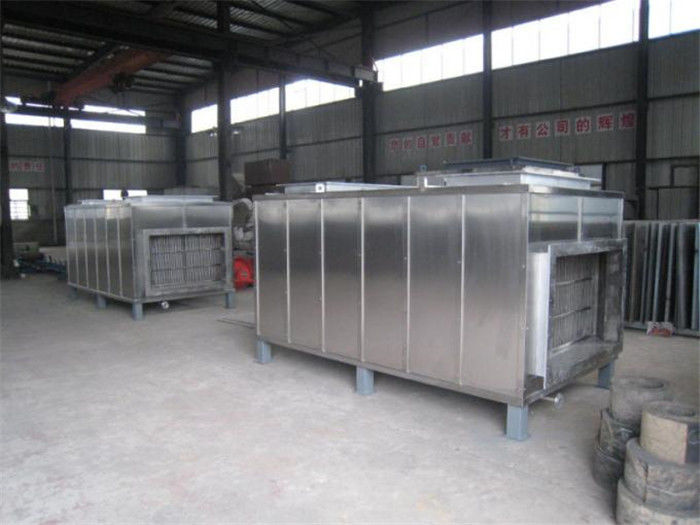

Dobra kompatybilność 316L System odzyskiwania ciepła odpadowego

opis produktu

Seria RH System odzysku ciepła odpadowego

Szczegóły produktu: Urządzenie do suszenia rozpyłowego Jednostka wentylacyjna z odzyskiem ciepła Kompaktowa konstrukcja / System odzysku ciepła odpadowego

Wprowadzenie produktów:

Rekuperator ciepła odpadowego jest formą wymiennika ciepła, w którym gorące gazy odlotowe z pieca są prowadzone w sposób ciągły wzdłuż układu kanałów, gdzie oddają ciepło do napływającego powietrza lub paliwa gazowego.

Suszenie na linii produkcyjnej XIANDAO z wydajnym wymiennikiem ciepła odzysku ciepła odpadowego: Bardzo czyste sytuacje, efektywna korzyść przy wylocie linii suszenia 200 ° C, przy 165 ° C świeżego powietrza do pieca w celu zmniejszenia zużycia energii elektrycznej grzałki piekarnika;

Charakterystyka tego podgrzewacza powietrza typu Hexagon Plate:
W porównaniu z tradycyjnym podgrzewaczem, ten podgrzewacz płytowy ma wysoką gęstość powierzchni grzewczej, dobrą odporność na korozję, długą żywotność, zwartą strukturę, pokrywa mniejszy obszar, spadek ciśnienia jest mały, niski współczynnik wycieku.
System przeciwprądowy charakteryzuje się wysoką wydajnością, pionowymi kanałami gazowymi i łatwym czyszczeniem.

Techniczny wskaźniki wydajności /Parametry:

Główne cechy rurki cieplnej:

1. Szybki start, szybki transfer ciepła
2. Mała odporność na ciepło, dobra jednorodność temperatury
3. Wysoka przewodność cieplna.14 MW / mC
4. Duża zdolność wymiany ciepła
5. Szeroki zakres temperatur
6. Niskie ciśnienie robocze
7. Dobra kompatybilność
8. Długa żywotność
9. Bezpieczna i niezawodna aplikacja
10. Element przenoszący ciepło, bez względu na stan wzbudzenia cieplnego lub stan statyczny, nie będzie wytwarzał żadnych szkodliwych dla radioaktywnego materiału ludzkiego ciała

Korzyść:

Kocioł odzysknicowy i kocioł odzysknicowy, w tym proces nagrzewnicy gazowej, przegrzewacza pary, dodatkowej nagrzewnicy powietrza itp. Zewnętrzna powierzchnia lameli zwiększa powierzchnię wymiany ciepła, poprawia zmianę sprawności cieplnej. Przy użyciu promieni rentgenowskich, ultradźwięków, proszku magnetycznego, nieniszczące metody testowania, takie jak przepuszczalność, w celu zapewnienia jakości sprzętu.

Specyfikacja techniczna:

Rys. I schemat wymiennika ciepła spaliny-powietrze:

Wprowadzenie technologii rurek cieplnych

Rura cieplna to rodzaj nowego elementu przewodzącego ciepło o bardzo wysokiej przewodności cieplnej.Od lat 80-tych opracowano gaz ciepłowniczy - gazowy wymiennik ciepła, gazowy wymiennik ciepła - wodny wymiennik ciepła, piec na ciepło odpadowe z parą wodną, ​​generator pary z rurą cieplną, piec na gorące powietrze z rurą cieplną i inne produkty z rurami cieplnymi.Rura cieplna szeroko stosowana w przemyśle materiałów budowlanych, przemyśle metalurgicznym, chemicznym i petrochemicznym, energetyce, przemyśle tekstylnym, przemyśle szklarskim, elektrotechnice i elektronice i tak dalej.

Zasada działania rury cieplnej

Rura cieplna jest podstawowymi elementami parownika z rurką ciepła odpadowego.Przenoszenie ciepła poprzez przemianę fazową ciepła utajonego czynnika roboczego w zamkniętej rurze próżniowej.Wydajność wymiany ciepła jest podobna do właściwości przewodzenia nadprzewodników. Ma wysoką zdolność wymiany ciepła i dobrą wydajność wymiany ciepła.Typowa grawitacyjna rura cieplna jest, jak pokazano na rysunku, szczelna rurka jest opróżniona, a następnie wypełniona niewielką ilością czynnika roboczego.A dolny koniec rurki cieplnej jest podgrzewany, płyn roboczy pochłania ciepło i odparowuje w parę, przy niewielkiej różnicy ciśnień, para przechodzi do górnego końca rury cieplnej i uwalnia ciepło na zewnątrz, a następnie czynnik roboczy skrapla się w ciecz ponownie, ciecz wzdłuż wewnętrznej ściany rury cieplnej powraca do dolnej ogrzewanej sekcji pod działaniem grawitacji.Następnie ponownie pochłania ciepło.Powtarzające się, ciągłe przenoszenie ciepła z jednego końca na drugi.

Ponieważ przenoszenie ciepła zmienia się w fazie, opór cieplny rury cieplnej jest bardzo mały, rura cieplna ma większą zdolność wymiany ciepła przy mniejszej różnicy temperatur.Konstrukcja rurek cieplnych jest prosta. Ma jednokierunkową charakterystykę cieplną, zwłaszcza dzięki unikalnemu mechanizmowi rury cieplnej, wymiana ciepła między zimnym a gorącym płynem odbywa się na zewnątrz rury i może z łatwością zwiększyć wymianę ciepła.

Charakterystyka strukturalna wymiennika ciepła rurowego:

1. Łatwa instalacja. Instalacja urządzenia do odzysku ciepła odpadowego, nie ma potrzeby modyfikowania oryginalnej podkowy parowej lub pieca przemysłowego.Brak ograniczeń środowiskowych, rura cieplna może być zaprojektowana zgodnie z wymaganiami środowiskowymi.

2. Bezpieczne i niezawodne. Izotermiczna rura cieplna jest dobra, szybki transfer ciepła, wysoka wydajność.Rezonans występuje podczas wymiany ciepła, nie powoduje zabrudzeń i oporów wentylacji.W żadnych warunkach nie wpłynie to na piec parowy podkowy lub piec do normalnej pracy.

3. Zmienność gęstości.Rura cieplna może niezależnie zmieniać powierzchnię wymiany ciepła sekcji parownika.Oznacza to, że rura cieplna może zmniejszyć obszar ogrzewania pochłaniania ciepła i zwiększyć obszar chłodzenia uwalnianego ciepła.Lub Rura cieplna może zwiększyć obszar grzewczy pochłania ciepło i zmniejszyć obszar chłodzenia wydzielającego ciepło.

4. Szerokie zastosowanie.Może być stosowany w przemyśle spożywczym, kontrolnym, materiałach budowlanych, stali, elektronice, chemii, przetwórstwie drewna, przemyśle papierniczym, farmaceutycznym, odzieżowym, napojowym, maszynowym i innych.Potrafi przystosować się do różnych trudnych warunków pracy.

5. Długie życie.Odporny na korozję, wysoka temperatura, żywotność 8-10 lat.

6. Oszczędność energii.oszczędność energii 10% -30%, redukcja emisji 10% -20%, czas odzyskiwania inwestycji w sprzęt jest krótki, 3-10 miesięcy pozwala odzyskać pełną inwestycję.

7. Łatwa konserwacja.Łatwy do usunięcia kurz, wygodna konserwacja.

Zasada działania

Wilgotne powietrze dostaje się do obszaru grzewczego od spodu urządzenia.

Po tym, jak dno gorącej rury pochłonie ciepło, a czynnik roboczy w gorącej rurze zostanie odparowany i pochłonie odparowane ciepło z wilgotnego powietrza.Po odparowaniu para wydostanie się na górę gorącego powietrza, w międzyczasie może zostać wstępnie skondensowana i uwolnić potencjalne ciepło do obszaru promieniującego gorącym powietrzem.a skropliny powrócą z powrotem przez grawitację i będą w sposób ciągły odbierać ciepło i powtarzać dostarczanie ciepła z obszaru grzewczego do obszaru emitującego ciepło i ogrzewać świeże w celu odzyskania ciepła odpadowego.
