30000 obr./min CSD Precision Ceramic Spray Dry Machine
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | XIANDAO |
| Orzecznictwo: | CE / UL / SGS / EAC / CR – TU |
| Numer modelu: | CSD |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiation |
| Szczegóły pakowania: | Drewniana skrzynka |
| Czas dostawy: | 8 ~ 18 TYGODNI |
| Zasady płatności: | L / C, T / T |
| Możliwość Supply: | 20 zestawów miesięcznie |
|
Szczegóły informacji |
|||
| Materiał: | SUS316 / SUS304 / CARBON STEEL, ETC | Pojemność: | 10-10000 kg na godzinę |
|---|---|---|---|
| Parowanie wody: | 5-5000 kg na godzinę | Wzór suszenia: | Ciągłe suszenie |
| Temp: | 80-350 ° C | Tryb atomizacji: | Rozpylacz obrotowy |
| Źródło ogrzewania: | Para / elektryczność / gaz ziemny / olej napędowy / itp. | Kontrola: | HMI I PRZYCISK |
| High Light: | Maszyna do suszenia rozpyłowego 30000 obr./min,maszyna do suszenia rozpyłowego CSD,suszarka rozpyłowa ceramiczna 30000 obr./min |
||
opis produktu
Precyzyjna ceramiczna suszarka rozpyłowa serii CSD
Ogólny opis
- Proces suszenia rozpyłowego może być stosowany do niemal wszystkich pompowania cieczy w procesie ciągłym dla swobodnego przepływu proszku.Zasada działania polega na tym, że w komorze suszącej oczekuje się zdyspergowania w cieczy poprzez kropelki mgły rozpylacza, a następnie podgrzania gorącym powietrzem tych kropel metodą dostępu do produktów, cały proces bez ręcznej obsługi.
- Suszarka rozpyłowa serii CSD to dedykowana suszarka nowej generacji.Czy nasza kadra techniczna w Modelach LPG bazuje na nowinkach technologicznych wprowadzanych poprzez unowocześnianie produktów.Ta maszyna ma niewielką powierzchnię, prostą obsługę, niezawodne funkcje i może przygotować dobrą kulistość, rozkład wielkości cząstek proszku, dzięki czemu może znacznie poprawić gęstość i ciśnienie produktów.
- Modele serii CSD i praktyczne korzyści dla produkcji ceramiki szlachetnej i jednostek naukowo-badawczych w celu zapewnienia niezbędnych warunków dla nowych materiałów.Obecnie mamy tlenek cyrkonu, tlenek glinu, tlenek cynku, PTC, węglik krzemu, azotek krzemu, materiały baterii litowych itp.
| Materiał: | SUS316 / SUS304 / STAL WĘGLOWA ITP | Źródło ogrzewania: | Para / elektryczność / gaz ziemny / olej napędowy / itp. |
| Pojemność: | 10-10000 kg na godzinę | Odparowanie wody: | 5-5000 kg na godzinę |
| Temp: | 80-350°do | Wzór suszenia: | Ciągłe suszenie |
| Dokument: | FAT / IQ / OQ / PQ | Certyfikat: | CE / UL / CU-TR |
| Kontrola: | HMI I PRZYCISK | Tryb atomizacji: | Rozpylacz obrotowy |
| Wysokie światło: | maszyna do suszenia żywności, sprzęt do suszenia rozpyłowego | ||
Przyjęcie nowego rozpylacza typu M.
Rozpylacz ma następujące cechy characterisztyfts:
● Szybki elektryczny rozpylacz obrotowy, maksymalna prędkość obrotowa 30 000 obr./min:
① Może uzyskać sypki proszek
② Może uzyskać równomiernie rozłożoną wielkość cząstek
③ Przywiązanie malejące w linii stycznej.
④ Wielkość cząstek można regulować, zmieniając prędkość obrotową koła rozpylającego lub ciśnienie sprężonego powietrza.
● Konstrukcja wydechowa typu low-cap, zaprojektowana tak, aby zapewnić, że większość proszków zbiera się na dnie wieży suszącej, tylko niewielka ilość proszku do separatora cyklonowego lub filtra workowego, co może znacznie zmniejszyć ciśnienie w gazie proces separacji cząstek stałych w dalszym odpylaczu.
● Instalacja grzewcza wykorzystuje nieutleniające złączki rur grzewczych.Powietrze wchodzące do suszarni jest w całości filtrowane przez 3-stopniową filtrację, w tym filtr pierwotny, pośredni i wysokotemperaturowy o wysokiej wydajności, a stopień oczyszczenia sięga ponad stu tysięcy stopni.Zapobiega się domieszaniu się zanieczyszczeń zewnętrznych do produktu w celu wpłynięcia na procedury obróbki końcowej, takie jak formowanie i spiekanie produktu.
● Nowatorski odpylacz impulsowy jest specjalnie wykonany z nowej generacji zaawansowanego materiału laminującego firmy DuPont (USA).Ten falisty element filtrujący ma cechy dużego obszaru filtrowania, wygodnego czyszczenia, dużej zdolności wielokrotnego użytku, dobrego efektu antystatycznego i odporności na wysoką temperaturę.Jednocześnie ma znaczną skuteczność odzyskiwania dla odzyskiwania drobnego proszku.
● Rurociąg odprowadzający proszek jest wyposażony w szybkozłączki rur sanitarnych (wewnętrzne i zewnętrzne ściany armatury są polerowane na lustro, aby zapobiec gromadzeniu się proszku w rurociągu).Suszarnia wyposażona jest w włazy do czyszczenia i obserwacji oraz wspinania się po drabinach, które ułatwiają demontaż, czyszczenie i wymianę produktu.
● Dysza z dwoma płynami, umieszczona po środku sufitu komory i po stronie stożka komory.Może obsługiwać nadawy o wysokiej gęstości lub lepkości.
● Podstawa amortyzatora na stożku służy do unikania osadów ściennych.
● Świeże powietrze będzie podgrzewane przez nagrzewnicę elektryczną i oczyszczane przez filtr powietrza (F4, F9, H13)
● Cyklon o wysokiej wydajności: wydajność wynosi około 98% dla proszku ≥5μ.
● Konstrukcja komory suszenia obejmuje właz, rurociąg proszkowy przyjmuje rury sanitarne
i zaciski ułatwiające konserwację i czyszczenie.
● Automation: przyjmuje Siemens S7-1200 z 12 'kolorowym ekranem dotykowym.
- Niezawodna blokada pozwala uniknąć nieprawidłowego działania.
- Wskazanie temperatury powietrza wlotowego, sterowanie, alarm, rejestrator (TICAR);
- Wskazanie temperatury powietrza wylotowego, sterowanie, alarm, rejestrator (TICAR);
- Modyfikacja / zapis parametrów receptury w menu (dla różnych materiałów)
- Regulacja częstotliwości prędkości rozpylacza obrotowego;
- Dysza dwupłynowa sterowana sprężonym powietrzem;
- Wentylator wyciągowy sterowany konwerterem
- Temperatura na wylocie zależała od prędkości posuwu;
- Wskazanie ciśnienia w komorze, wskazanie różnicy ciśnień dla wysokowydajnego filtra powietrza, cyklonu i filtra workowego itp.
- Temperatura na wlocie kontrolowana przez SSR, odchylenie w granicach ± 1 ℃.
Automatyzacja:
Wskazanie temperatury powietrza wlotowego, sterowanie, alarm (TICA)
Wskazanie temperatury powietrza wylotowego, sterowanie, alarm (TICA)
● Niezawodna blokada pozwala uniknąć nieprawidłowego działania
● Cyfrowy wyświetlacz temperatury, alarm przy wysokiej / niskiej temperaturze;
● Blokada z nagrzewnicą elektryczną i inna blokada dla ochrony systemu.
● Wyłącznik bezpieczeństwa zamontowany na elemencie grzejnym.
● Wpływ temperatury na wylocie z prędkością posuwu ；
● Temperatura na wlocie kontrolowana przez SSR, odchylenie w granicach ± 1 ℃
● Wskazanie ciśnienia w komorze, wskazanie różnicy ciśnień dla wysokowydajnego filtra powietrza, cyklonu i filtra workowego itp.
P.hotos precyzyjnej ceramicznej suszarki rozpyłowej serii CSD wykonane w siedzibie klienta ---- LT METAL CO., LTD .:
4 zestawy ceramiki precyzyjnej CSD-35-R suszarki rozpyłowe do wież ITO dostarczone na stronę Użytkownika
System zbierania produktów
Systemy rurociągów
4 zestawy CSD-35-R ceramika precyzyjna suszarki rozpyłowe do wież ITO montowane na całej linii
System przygotowania / dostarczania paszys
Półfabrykaty precyzyjnej ceramicznej suszarki rozpyłowej serii CSD
parametry techniczne :
| Rodzaj | CSD-12 | CSD-16 | CSD-20 | CSD-25 | CSD-30 | CSD-35 |
| Podanie | Granulowanie nieliczne w badaniach i rozwoju | Granulowanie nieliczne w badaniach i rozwoju | Produkcja i granulowanie na małą skalę | Granulowanie produkcyjne | Granulowanie produkcyjne | Granulowanie produkcyjne |
| Odparowanie wody (kg) | 5 kg / godz | 10 kg / godz | 15 kg / godz | 30 kg / godz | 75 kg / godz | 110 kg / godz |
| Wymiar suszarni (mm) | 1200 φ | 1600 | φ2000 | φ2500 | φ3000 | 3500 φ |
| Wyposażenie pomocnicze suszarni | Właz, okienko inspekcyjne, okienko oświetlające, zbiornik do recyklingu produktu, młot pneumatyczny (3 na przekroju stożkowym) | |||||
| Dysk atomizujący (ZrO2 / SUS304) |
MC-65 | MC-84 | MC-84 / MC-100 | MC-125 | ||
| Prędkość obr / min | 5000 JPY 15000 | |||||
| Odzyskiwanie produktu | Typ Low-Cap, kolekcja 2-punktowa | |||||
| Metoda podawania materiału | Pompa perystaltyczna | |||||
| Objętość pompy materiału | 10 kg / godz | 20 kg / godz | 30 kg / godz | 60 kg / godz | 150 kg / godz | 220 kg / godz |
| Źródło ciepła | Grzejnik elektryczny | Piec do spalania LPG | ||||
| Objętość grzałki | 18Kw | 24Kw | 36Kw | 60Kw | 100000 kcal / godz | 150000kcal / godz |
| Maksymalna temperatura gorącego powietrza | 300 ℃ | |||||
| Urządzenia pomocnicze | Dmuchawa z wymuszonym ciągiem, wentylator wyciągowy, filtr główny, filtr gorącego powietrza, separator cyklonowy, filtr workowy, drabina operacyjna | |||||
| Kontrola przyrządów | Urządzenie alarmowe do wyświetlania i regulacji temperatury gorącego powietrza, urządzenie do wyświetlania i regulacji temperatury powietrza wywiewanego, wyświetlacz częstotliwości rozpylacza, miernik ciśnienia w suszarni, filtr gorącego powietrza, manometr różnicowy, manometr różnicowy separatora cyklonowego, manometr różnicowy filtra workowego | |||||
| Urządzenie bezpieczeństwa | System ochrony przed przegrzaniem grzejnika | Urządzenie do kontroli płomienia | ||||
| Moc | Moc: 380V-3φ Instrument: 220V-1φ | |||||
| Energia elektryczna (moc zainstalowana) | 21Kw | 27Kw | 40Kw | 70Kw | 8,5 kW | 10Kw |
| Wymiar konturu (m) | W2,4 × L1,7 × H1,9 |
W2,7 × L1,8 × H2.4 |
W3,2 × L2,2 × H2,5 |
W3,7 × L3,4 × H4,9 |
W5,3 × L4,0 × H5,9 |
W6,2 × L4,5 × H8.0 |
| Waga instalacji | 950 kg | 1400 kg | 1600 kg | 2000 kg | 3400 kg | 4900 kg |
| Urządzenie opcjonalne | Rejestrator temperatury, cyfrowy wyświetlacz prędkości rozpylacza, tester drgań rozpylacza, dwuwarstwowy zawór klapowy lub klapowy, ekran wibracyjny | |||||
※ Wielkość parowania wody jest obliczona na podstawie temperatury wlotu gorącego powietrza 250 ° C i temperatury wylotu 100 ° C.
※ Poniżej znajduje się kilka rodzajów powszechnie używanych ceramicznych suszarek rozpyłowych do wyboru, możesz również wprowadzić pewne powiązane ulepszenia na podstawie różnych typów:

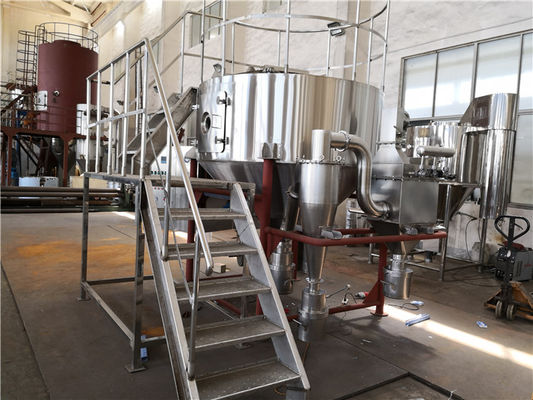

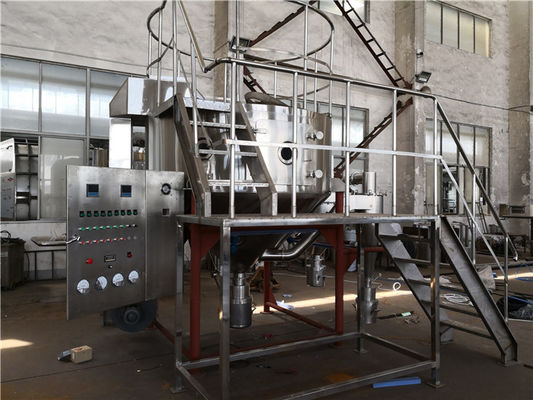

Precyzyjna ceramiczna suszarka rozpyłowa serii CSD po montażu
Opcjonalny wybór:
◆Tego rodzaju kompletne wyposażenie jest produkowane na podstawie indywidualnego projektu.Nie wszystkie funkcje funkcjonalne zapewniają wszystkie projekty.Rzeczywistą konfigurację należy wykonać zgodnie z umową lub podpisaną umową.
◆ W przypadku głównych komponentów elektrycznych mamy do wyboru międzynarodowe marki, takie jak ABB, Siemens, Schneider lub inne
◆ Jeśli chodzi o materiał maszyny, mamy do wyboru AISISUS304, AISISUS304L, AISISUS316, AISISUS316L, stal węglową i tak dalej.
◆ W przypadku systemu sterowania mamy do wyboru przycisk, PLC + HMI i tak dalej.W razie potrzeby możemy zaprojektować system sterowania.
◆ Na życzenie klienta możemy zaprojektować system przeciwwybuchowy dla naszej suszarki rozpyłowej.
◆ Do systemu mocowania do suszarki rozpyłowej możemy go dostarczyć, np. Karmienie
system, pneumatyczny system przenoszenia i tak dalej.
◆ System grzewczy instalacji jest bardzo elastyczny.możemy skonfigurować.
w oparciu o warunki klienta, takie jak para, prąd, piec gazowy itd., wszystkie możemy zaprojektować tak, aby pasowały do naszej suszarki rozpyłowej.
◆ Jeśli nie ma systemu ogrzewania, może jako chłodniej wytwarzać cząsteczki za pomocą chłodzącego powietrza.
◆ Kompletny i profesjonalny sprzęt badawczo-rozwojowy, naukowe i rozsądne usługi testowania produktów, obszerne i dogłębne wymiany technologii produkcyjnych, platformy usług badawczych i eksploracyjnych:
Firma XKIANDAO może zapewnić klientom różnorodne testy procesów i usługi weryfikacji testów w szeregu laboratoriów, takich jak YPG, LPG, PSD, BYP, PFSD itp., Oraz małych wagach pilotażowych lub nawet niewielkiej liczbie jednostek testowych typu produkcyjnego.Zakłady te sprawdziły wykonalność technicznego zastosowania wielu serii niwelacji, określają najlepsze warunki procesu produkcyjnego oraz dostarczają próbki do analizy rynkowej.
Ogłoszenies przed zamówieniem:
◆ Nazwa i właściwości fizyczne paszy: zawartość części stałych (lub zawartość wody), lepkość, napięcie powierzchniowe, wartość pH.
◆ Pojemność proszku po suszeniu, dopuszczalna resztkowa zawartość wody, wielkość cząstek, dopuszczalna temperatura.
◆ Produkcja, codzienne godziny pracy / zmiany.
◆ Dostępna energia: dostępne ciśnienie pary, pojemność elektryczna, dostępny węgiel, olej, gaz.
◆ Wymagania dotyczące kontroli: czy temperatura na wlocie i wylocie ma być kontrolowana automatycznie.
◆ Wymagania dotyczące zbierania proszku: czy należy zainstalować pułapkę workową i wymagania środowiskowe dotyczące spalin.
◆ Inne specjalne wymagania.
Płatna usługa testowania:
Zapraszamy nowych i starych klientów do pełnej odpowiedzi na ogólnodostępną, kompleksową i profesjonalną ankietę - opartą na Specyfikacji Wymagań Użytkownika (URS), uruchomioną przez dział sprzedaży naszej firmy w okresie przygotowań do badań rynkowych.
Firma może zaprojektować go dla Ciebie na podstawie różnych charakterystyk materiałowych użytkowników, różnych trybów ogrzewania, różnych wymagań kontrolnych, różnych wymagań wyjściowych, różnych warunków produktu, różnych dyspozycji warsztatu, różnych wymagań czyszczenia na miejscu (CIP) itp. tak, aby sprostać wymaganiom różnych użytkowników.
Wszystkie rodzaje eksperymentalnych maszyn są wyposażone w firmę do testów użytkowników w celu potwierdzenia charakterystyki suszenia.Zapraszamy do naszej firmy na testy.
