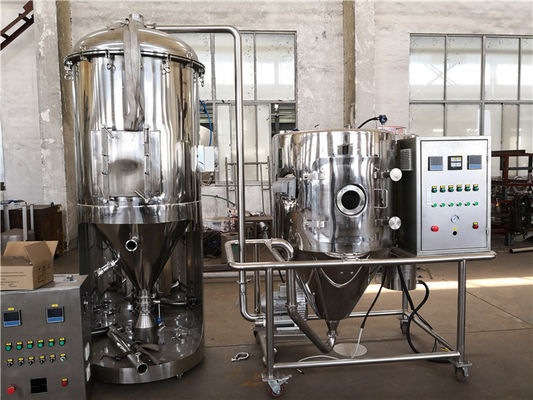

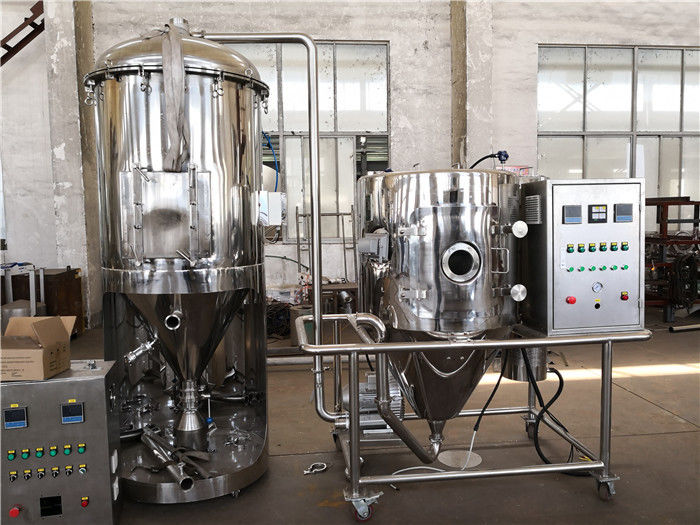

Materiał konstrukcyjny 50000 kg / h Obrotowa maszyna do suszenia natryskowego LPG

opis produktu

LPG Seria Standard Obrotowe / Odśrodkowe Smódl się reryer



Ogólny opis zakładu

Suszenie rozpyłowe jest najczęściej stosowaną technologią w produkcji przemysłowej, która wykorzystuje ciecz do suszenia i granulacji, i jest najbardziej odpowiednia do wytwarzania stałych proszków lub produktów ziarnistych z materiałów płynnych, takich jak roztwory, emulsje, zawiesiny i pasty do pompowania.

Opracowana przez naszą firmę seria precyzyjnych farmaceutycznych suszarek rozpyłowych PSD odznacza się dobrym wyglądem, wysoką jakością i brakiem pogorszenia jakości docelowych produktów po wysuszeniu, co nieuchronnie znacznie poprawi korzyści ekonomiczne fabryki.

Ta seria urządzeń może być szeroko stosowana w przemyśle chemicznym, petrochemicznym, metalurgicznym, ceramicznym, lekkim, spożywczym, farmaceutycznym, materiałów budowlanych i leśnym, chemicznym, biochemicznym itp.



Materiał:	SUS316 / SUS304 / STAL WĘGLOWA ITP	Źródło ogrzewania:	Para / elektryczność / gaz ziemny / olej napędowy / itp.
Pojemność:	10-10000 kg na godzinę	Odparowanie wody:	5-5000 kg na godzinę
Temp:	120-600'C	Wzór suszenia:	Ciągłe suszenie
Dokument:	FAT / IQ / OQ / PQ	Certyfikat:	CE / UL / CU-TR
Kontrola:	HMI I PRZYCISK	Tryb atomizacji:	Rozpylacz obrotowy
Wysokie światło:	maszyna do suszenia żywności, sprzęt do suszenia rozpyłowego





Zasada działania

Szybkoobrotowa odśrodkowa suszarka rozpyłowa z serii LPG wykorzystuje szybki odśrodkowy rozpylacz tarczowy na górze komory suszącej, aby rozpylić wsad na drobne kropelki przypominające mgiełkę i przewodzić wymianę ciepła i masy jednocześnie z gorącym powietrzem, które dostaje się do wieży. specjalną dystrybucję w dopasowanym torze ruchu i odparowywanie wody w bardzo krótkim czasie, tworząc jednolity, sproszkowany suchy produkt.



Profil procesu

Po przefiltrowaniu i podgrzaniu powietrze dostaje się do rozdzielacza powietrza w górnej części suszarki.Gorące powietrze wchodzi do suszarni w postaci spirali i równomiernie.Przechodząc przez szybkoobrotowy rozpylacz odśrodkowy na szczycie wieży, ciecz materiału będzie się obracać i rozpryskiwać na niezwykle drobne kulki cieczy w postaci mgły.Dzięki bardzo krótkiemu kontaktowi z gorącym powietrzem materiały można wysuszyć do gotowych produktów.Produkty końcowe będą odprowadzane w sposób ciągły z dna suszarni i cyklonów.Gazy odlotowe będą odprowadzane przez wentylator wyciągowy.



Zalety tego roślina w trakcie technologie



Charakteryzuje się szybkim procesem suszenia, wysoką wydajnością, dobrym środowiskiem pracy zakładu i zaawansowanym poziomem sterowania automatyzacją itp

może stanowić silną gwarancję technologii procesowej pozwalającej na uzyskanie wysokiego poziomu jakości produktu docelowego oraz może zachować kolor, zapach i smak produktu oraz dobrą dyspergowalność, płynność, rozpuszczalność, równość i wysoką czystość.



Szybkość suszenia jest duża, a powierzchnia cieczy materiału jest znacznie zwiększona po rozpyleniu.W strumieniu gorącego powietrza 95% -98% wody może zostać natychmiast odparowane, a czas schnięcia to tylko kilka sekund, dlatego ta roślina jest szczególnie odpowiednia do suszenia materiałów wrażliwych na ciepło.



Proces produkcyjny jest uproszczony i wygodny w obsłudze i kontroli.W przypadku płynów o wilgotności 40-60% (do 90% w przypadku materiałów specjalnych) można je jednorazowo suszyć na produkty proszkowe, bez kruszenia i przesiewania po suszeniu, a proces produkcji jest zredukowany, a czystość produktu poprawiona .



W.Jeśli rozmiar cząstek i rozmieszczenie produktów końcowych, resztkowa zawartość wody, gęstość masy i kształt cząstek muszą odpowiadać precyzyjnym standardom, suszenie rozpyłowe jest jedną z najbardziej pożądanych technologii.



W praktyce produkcyjnej, zmieniając warunki pracy w celu dostosowania parametrów procesu, w pewnym zakresie, wygodnie jest kontrolować i zarządzać wielkością cząstek produktu, gęstością nasypową, wilgotnością itp.



Dodatkowo, po podgrzaniu i stopieniu, instalacja może być również stosowana do formowania na zimno i granulowania niektórych specjalnych materiałów, takich jak wosk polietylenowy, bionawóz, nawozy wieloskładnikowe itp.



Opisy funkcji



1. Podstawowe elementy rozpylacza: Wszystkie łożyska precyzyjne (łożyska SKF, Szwecja), wartość drgań bez obciążenia ≤ 5 μm lo, wartość drgań ad ≤ 15 μm;

2. Bezproblemowa praca: do 7 000 godzin lub więcej;

3. Całkowita ilość karmienia atomizera: 1-50 000 kg / h;

4. Elektryczny system sterowania: poziomy podrzędne, rozmiar, różnorodność opcji sterowania w celu spełnienia różnych potrzeb;klasyczne podejście logiczne;dynamiczny system symulacji procesu;Specjalne oprogramowanie FX-DU / WIN-C;Sterowanie PLC;monitorowanie konfiguracji;sterowanie operacyjne za pomocą ekranu dotykowego interfejsu człowiek-maszyna;

5. Można dodać suszarkę farmaceutyczną: wytrząsanie, gaz omiatający, płaszcz chłodzący i inne urządzenia, orurowanie zgodnie z wymogami GMP.



Wprowadzenie do głównych systemów konfiguracyjnych zakładu



W przypadku szybkoobrotowej suszarki rozpyłowej serii LPG składa się z systemu dostarczania paszy, systemu filtrowania i ogrzewania powietrza, systemu rozpylania paszy, komory suszenia, systemu odprowadzania powietrza i zbierania produktu, elektrycznego układu sterowania i tak dalej, opis każdego z nich system wygląda następująco:



1. System dostarczania cieczy składa się ze zbiornika cieczy, filtra magnetycznego, pompy i tak dalej, aby zapewnić płynne wprowadzanie cieczy do rozpylacza.

2. System filtrowania powietrza i system ogrzewania



Zanim świeże powietrze wejdzie do nagrzewnicy, powinno najpierw przejść przez filtr wstępny i końcowy, a następnie wejść do nagrzewnicy w celu ogrzania.W przypadku metody ogrzewania istnieje grzejnik elektryczny, grzejnik parowy, piec gazowy i tak dalej.Wybór metody zależy od warunków na miejscu u klienta. Aby medium suszące dostało się do komory suszenia z wysoką czystością, podgrzane powietrze powinno przejść przez filtr o wysokiej wydajności przed wejściem do komory suszenia.



3. System rozpylania

System rozpylania składa się z wysokoobrotowego rozpylacza odśrodkowego z falownikiem i tak dalej.Proszek z wysokoobrotowego rozpylacza odśrodkowego ma 40-120 mikronów.



4. System komory suszenia



Komora suszenia składa się ze spiralnej powłoki, dystrybutora gorącego powietrza, głównego

wieża i odpowiednie wyposażenie.

a) Spiralna powłoka i dystrybutor gorącego powietrza: spiralna powłoka i dystrybutor gorącego powietrza na wlocie powietrza na szczycie wieży mogą regulować kąt obrotu powietrza zgodnie z określonymi warunkami, skutecznie kierować przepływem powietrza wewnątrz wieży i unikać przywierania materiału na ścianie pośrodku miejsce do montażu rozpylacza.

b) Wieża susząca: Ściana wewnętrzna wykonana jest z blachy lustrzanej SUS, spawanej metodą spawania łukowego.Izolacja to wełna mineralna.

c) Wieża jest włazem i portem widokowym, co ułatwia czyszczenie i konserwację wieży.W przypadku interfejsu krzyżowego korpusu wieży kolano rury są konstrukcją łukową, zmniejszają martwy kąt;typ uszczelniony.

d) Wieża główna wyposażona jest w młot pneumatyczny, sterowany impulsem i uderzający w główną wieżę suszarniczą w odpowiednim czasie, aby uniknąć osadzania się pyłu na ścianie.



5. System odprowadzania powietrza i zbierania produktu

Istnieje kilka typów systemu zbierania materiału.Takich jak cyklon, cyklon + filtr workowy, filtr workowy, cyklon + płuczka wodna i tak dalej.Metoda zależy od samej właściwości materiału.Do systemu filtrowania powietrza wylotowego posiadamy filtr na życzenie.



6. Elektryczny układ sterowania

HMI + PLC, każdy parametr może być wyświetlany na ekranie.Każdy parametr można łatwo kontrolować i rejestrować.



Schemat blokowy (1)





Schemat blokowy (2)

Przeglądaj z główne części plant:



Rozpylacz: mechanizm chłodzący na szczycie wieży obniża temperaturę wewnętrznej ściany wieży;techniczne innowacje tych praktycznych i skutecznych środków rozwiązują praktyczne problemy, a także stanowią kolejny krok technologiczny w problemie suszenia ekstraktów tradycyjnej medycyny chińskiej.



funkcje Rotary Atomizer



◆ Szybkość suszenia jest duża podczas rozpylania materiału w postaci cieczy, powierzchnia materiału znacznie się zwiększy.W strumieniu gorącego powietrza można chwilowo odparować 95% -98% wody.Zakończenie suszenia zajmuje tylko kilka sekund.Jest to szczególnie przydatne do suszenia ciepła i wrażliwych materiałów.

◆ Jego produkty końcowe mają dobrą jednorodność, zdolność płynięcia i rozpuszczalność.A produkty końcowe są wysokiej czystości i dobrej jakości.

◆ Procedury produkcyjne są proste, a obsługa i kontrola są łatwe.Płyn o zawartości wilgoci 40-60% (w przypadku materiałów specjalnych zawartość może sięgać nawet 90%) można raz na raz suszyć do postaci proszku lub cząstek.Po zakończeniu procesu suszenia nie ma potrzeby rozdrabniania i sortowania, aby ograniczyć procedury operacyjne w produkcji i zwiększyć czystość produktu.Średnicę cząstek produktu, luźność i zawartość wody można regulować, zmieniając warunki pracy w określonym zakresie.Sterowanie i obsługa są bardzo wygodne.



Dystrybutor gorącego powietrza (czyli spirala gorącego powietrza i dystrybutor gorącego powietrza):przez logarytmiczną spiralną komorę przepływu powietrza, gorące powietrze jest równomiernie rozprowadzane w kierunku obwodowym;istnieją dwie grupy łopatek kierujących, a kierunek i prędkość wiatru są regulowane poprzez regulację kąta łopatek kierujących, tak aby gorące powietrze i rozpylone krople miały jak najlepszy kontakt;w tym samym czasie gorące powietrze jest równomiernie i spiralnie rozprowadzane do wieży suszącej i równomiernie stykane z rozpylonymi kroplami materiału, co zapewnia idealny efekt suszenia.



Różne specyfikacje obrotowej tarczy rozpylacza

Dynamiczna wyważarka do tarczy atomizacyjnej

Pompa śrubowa NETZSCH w sposób ciągły dostarcza zawiesinę do rozpylacza obrotowego

Zespół sterowania palnikiem bezpośrednim opalanym gazem

Bezpośredni palnik gazowy

Dystrybutor powietrza



Parametry techniczne:

Rodzaj Pozycja		LPG -5	LPG -25	LPG -50	LPG -100	LPG -150	LPG -200	LPG -500	LPG -800	LPG -1000	LPG -2000	LPG -3000	LPG -4500	LPG -6500
Odparowanie wody (kg / h)		5	25	50	100	150	200	500	800	1000	2000	3000	4500	6500
Typ rozpylania / rozpylania		Rozpylacz obrotowy
Prędkość atomizera (obr / min)		25000		18000		16000			12000-13000			11000-12000
Średnica rozpylania (mm)		50		102		108			180-210		Określone zgodnie z wymaganiami procesu
Średnica komory (m)	re	0.9	1,75	2.3	2.7	3	3.2	4.7	5.6	6.2	Określane zgodnie z przebiegiem procesu, warunkami w miejscu i wymaganiami użytkowników
L (m)	M	1.6	4	4.5	5.2	7	7.5	12.5	13.5	14.5
W (m)	L	0.91	2.7	2.8	3.5	5.5	6	8	12	14
H (m)	H.	1,75	4.5	5.5	6.7	7.2	8	10	11	15
Wysokość podnoszenia rozpylacza (m)	H1	-	2.5	2.5	3.2	3.2	3.2	3.2	3.2	3.2
Uwaga: Ilość parującej wody zależy od właściwości materiału, zawartości ciał stałych oraz temperatury wlotu i wylotu gorącego powietrza.



Krzywa odparowania wilgoci:

Ze względu na fakt, że suszarka rozpyłowa należy do wyposażenia niestandardowego, które zmienia się w zależności od wymagań technologicznych użytkownika, funkcji materiałów i warunków na miejscu, wykres może być wybrany jako odniesienie dla użytkowników.Prosimy o wypełnienie „Formularza Warunków Projektowych” i odesłanie go do naszej firmy.Zaproponujemy Ci racjonalny plan konfiguracji.



Uwagi: jeśli chodzi o wydajność parowania wody, jest ona związana z właściwościami materiału, temperaturami na wlocie i wylocie, patrz poniższy diagram.





Oryginalny zdjęcies z roślina i jego instalacje

Obrotowa suszarka rozpyłowa o średnicy 9 metrów



Szereg zastosowań



◆ Przemysł chemiczny: fluorek sodu (potas), alkaliczny barwnik i pigment, barwnik pośredni, wieloskładnikowy nawóz, kwas mrówkowy, katalizator, kwas siarkowy, aminokwas, biały węgiel i tak dalej.

◆ Tworzywa sztuczne i żywice: AB, emulsja ABS, żywica kwasu moczowego, żywica fenolowo-aldehydowa, żywica mocznikowo-formaldehydowa, żywica formaldehydowa, polietylen, polichloropren itp.

◆ Przemysł spożywczy: tłuste mleko w proszku, białko, kakaowe mleko w proszku, zastępcze mleko w proszku, białko jaja (żółtko), żywność i rośliny, owies, sok z kurczaka, kawa, rozpuszczalna herbata instant, mięso przyprawowe, białko, soja, białko orzechowe, hydrolizat i tak dalej.

◆ Cukier, syrop kukurydziany, skrobia kukurydziana, glukoza, pektyny, cukier słodowy, kwas sorbinowy, potas itp.

◆ Ceramika: tlenek glinu, materiał do płytek ceramicznych, tlenek magnezu, talk i tak dalej.



Zaawansowany system sterowania automatyką przemysłową

W systemie automatyki zastosowano programowalne sterowniki logiczne sterownika PLC Siemens S7-315 2DP oparte na oprogramowaniu STEP7 5.5.z urządzeniem uruchamiającym, zatrzymującym i blokującym, kontrolą parametrów procesu w pętli PID i funkcjami przetwarzania alarmów.

Najpierw system sterowania ma przyjąć polecenie operatora, a następnie, jeśli warunki są zgodne z logiką sceny, to zebranie informacji w celu określenia procesu, który ma zostać wykonany przez program, są spełnione.Jeśli warunek jest spełniony, program sterujący w określonej kolejności sygnalizuje na wyjściu włączenie lub wyłączenie procesu sterowania różnymi typami urządzeń.



Interfejs HMI człowiek-maszyna korzysta z oprogramowania konfiguracyjnego Siemens SIMATIC WinCC w celu uzyskania systemu sterowania sprzętem suszącym w celu obsługi, monitorowania, analizy danych, zapisywania i drukowania.Dopełniło połączenie sprzętu na miejscu i personelu operacyjnego.Za pomocą interfejsu HMI operator może wprowadzić polecenie, inną formułę lub parametry procesu, aby uzupełnić różne produkty;jednocześnie uzyskiwanie informacji o stanie systemu;i zapytać system o informacje o aktualnym procesie produkcyjnym lub wstecznym (zapytaniu) o proces rejestracji ważnych danych historycznych;w przypadku nieprawidłowości system wyśle ​​sygnał alarmowy.



Odśrodkowa suszarka rozpyłowa LPG-1200 Panel sterowania ICP

Duża dyspozytornia polowa wieży natryskowej





Opcjonalny wybór:



◆ Tego rodzaju kompletne wyposażenie jest produkowane na podstawie indywidualnego projektu.Nie wszystkie funkcje funkcjonalne zapewniają wszystkie projekty.Rzeczywistą konfigurację należy wykonać zgodnie z umową lub podpisaną umową.

◆ W przypadku głównych komponentów elektrycznych mamy do wyboru międzynarodowe marki, takie jak ABB, Siemens, Schneider lub inne

◆ Jeśli chodzi o materiał maszyny, mamy do wyboru AISISUS304, AISISUS304L, AISISUS316, AISISUS316L, stal węglową i tak dalej.

◆ W przypadku systemu sterowania mamy do wyboru przycisk, PLC + HMI i tak dalej.W razie potrzeby możemy zaprojektować system sterowania.

◆ Na życzenie klienta możemy zaprojektować system przeciwwybuchowy dla naszej suszarki rozpyłowej.

◆ Do systemu mocowania do suszarki rozpyłowej możemy go dostarczyć, np. Karmienie

system, pneumatyczny system przenoszenia i tak dalej.

◆ System grzewczy instalacji jest bardzo elastyczny.możemy skonfigurować.

w oparciu o warunki klienta, takie jak para, prąd, piec gazowy itd., wszystkie możemy zaprojektować tak, aby pasowały do ​​naszej suszarki rozpyłowej.

◆ Jeśli nie ma systemu ogrzewania, może jako chłodniej wytwarzać cząsteczki za pomocą chłodzącego powietrza.

◆ Kompletny i profesjonalny sprzęt badawczo-rozwojowy, naukowe i rozsądne usługi testowania produktów, obszerne i dogłębne wymiany technologii produkcyjnych, platformy usług badawczych i eksploracyjnych:

Firma XKIANDAO może zapewnić klientom różnorodne testy procesów i usługi weryfikacji testów w szeregu laboratoriów, takich jak YPG, LPG, PSD, BYP, PFSD itp., Oraz małych wagach pilotażowych lub nawet niewielkiej liczbie jednostek testowych typu produkcyjnego.Zakłady te sprawdziły wykonalność technicznego zastosowania wielu serii niwelacji, określają najlepsze warunki procesu produkcyjnego oraz dostarczają próbki do analizy rynkowej.



Ogłoszenies przed zamówieniem:



◆ Nazwa i właściwości fizyczne paszy: zawartość części stałych (lub zawartość wody), lepkość, napięcie powierzchniowe, wartość pH.

◆ Pojemność proszku po suszeniu, dopuszczalna resztkowa zawartość wody, wielkość cząstek, dopuszczalna temperatura.

◆ Produkcja, codzienne godziny pracy / zmiany.

◆ Dostępna energia: dostępne ciśnienie pary, pojemność elektryczna, dostępny węgiel, olej, gaz.

◆ Wymagania dotyczące kontroli: czy temperatura na wlocie i wylocie ma być kontrolowana automatycznie.

◆ Wymagania dotyczące zbierania proszku: czy należy zainstalować pułapkę workową i wymagania środowiskowe dotyczące spalin.

◆ Inne specjalne wymagania.



Płatna usługa testowania:

Zapraszamy nowych i starych klientów do pełnej odpowiedzi na ogólnodostępną, kompleksową i profesjonalną ankietę - opartą na Specyfikacji Wymagań Użytkownika (URS), uruchomioną przez dział sprzedaży naszej firmy w okresie przygotowań do badań rynkowych.



Firma może zaprojektować go dla Ciebie na podstawie różnych charakterystyk materiałowych użytkowników, różnych trybów ogrzewania, różnych wymagań kontrolnych, różnych wymagań wyjściowych, różnych warunków produktu, różnych dyspozycji warsztatu, różnych wymagań czyszczenia na miejscu (CIP) itp. tak, aby sprostać wymaganiom różnych użytkowników.

Wszystkie rodzaje eksperymentalnych maszyn są wyposażone w firmę do testów użytkowników w celu potwierdzenia charakterystyki suszenia.Zapraszamy do naszej firmy na testy.
