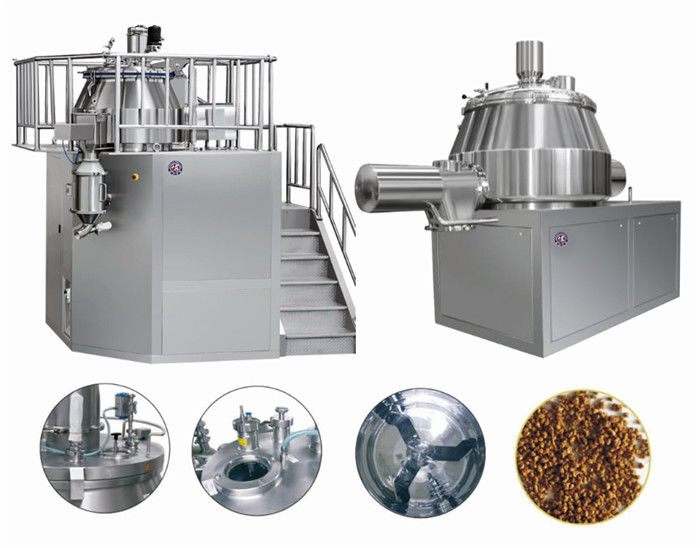

Maszyna do granulacji proszków GHL o wysokiej prędkości mieszania na mokro
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | XIANDAO |
| Orzecznictwo: | CE / UL / SGS / EAC / CR – TU |
| Numer modelu: | GHL |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiation |
| Szczegóły pakowania: | Drewniana skrzynka |
| Czas dostawy: | 8 ~ 18 TYGODNI |
| Zasady płatności: | L / C, T / T |
| Możliwość Supply: | 20 zestawów miesięcznie |
|
Szczegóły informacji |
|||
| Imię: | Szybkoobrotowy granulator z mieszaniem na mokro serii GHL | Materiał: | SUS316 / SUS304 / CARBON STEEL, ETC |
|---|---|---|---|
| Źródło ogrzewania: | Para / elektryczność / gaz ziemny / olej napędowy / itp .; | Funkcja: | Brak plam metalowych |
| Silnik: | ABB / SIEMENS / SEW | Pojemność: | Dostosowane |
| Kontrola: | HMI I PRZYCISK | Dokument: | FAT / IQ / OQ / PQ |
| High Light: | Maszyna do granulacji proszków GHL,maszyna do granulacji proszków SUS316,granulator do szybkiego mieszania GHL |
||
opis produktu
GHL Seria wysoka prędkość wilgoć mieszaćing granulator (granulator z mieszaniem na mokro z wysokim ścinaniem)
Ogólny opis
Szybkoobrotowy granulator z mieszaniem wilgoci serii GHL jest rodzajem wysokowydajnego sprzętu, który podczas jednej operacji może mieszać różne materiały proszkowe i granulować je na cząstki.
Szybkoobrotowy granulator z mieszalnikiem wilgotnym GHL jest granulatorem nowej generacji łączącym funkcje mieszania na mokro i granulacji.Dzięki zastosowaniu wielu nowoczesnych technologii w oparciu o istniejący granulator jest to sprzęt przyjazny dla użytkownika.Granulator z mieszalnikiem wilgotnym serii GHL w pełni uosabia idealne dopasowanie obiektu i technologii, zapewniając racjonalną strukturę, wygodną obsługę i niezwykłą funkcjonalność.
Szczegóły Produktu
| Materiał: | SUS316 / SUS304 / STAL WĘGLOWA ITP | Źródło ogrzewania: | Para / elektryczność / gaz ziemny itp |
| Dokument: | FAT / IQ / OQ / PQ | Pojemność: | Dostosowane |
| Kontrola: | HMI I PRZYCISK | Silnik: | ABB / SIEMENS / SEW |
Techniczny parametry
|
Spec |
Całkowita objętość (L) | Objętość robocza (L) | Wyjście (kg / partia) | Czas pracy (min) | Prędkość mieszania (obr / min) | Prędkość skrawania (obr / min) | Moc mieszania (kW) | Moc cięcia (kW) | Wydatek sprężonego powietrza (m3 / min) | Ciśnienie sprężonego powietrza (Mpa) |
Ciężar własny (Kg) |
| 5 | 5 | 3.5 | 0,8-1,8 | 7-10 | 60-600 | 1000-2900 | 1.5 | 0,75 | 0,4 | 0,4-0,6 | 180 |
| 10 | 10 | 7 | 2-3.5 | 7-10 | 60-600 | 1000-2900 | 2.2 | 0,75 | 0,4 | 0,4-0,6 | 250 |
| 20 | 20 | 14 | 4-8 | 7-10 | 150-500 | 1000-2900 | 4.0 | 1.5 | 0,4 | 0,4-0,6 | 380 |
| 50 | 50 | 35 | 10-18 | 7-10 | 20-200 | 1000-2900 | 5.5 | 2.2 | 0,4 | 0,4-0,6 | 500 |
| 100 | 100 | 70 | 20-35 | 7-10 | 20-200 | 1000-2900 | 11 | 4.0 | 0.6 | 0,4-0,6 | 600 |
| 150 | 150 | 105 | 40-60 | 7-10 | 20-200 | 1000-2900 | 15 | 4.0 | 0.6 | 0,4-0,6 | 800 |
| 250 | 250 | 175 | 60-100 | 7-10 | 40-180 | 1000-2900 | 18.5 | 5.5 | 0.6 | 0,4-0,6 | 1300 |
| 300 | 300 | 210 | 70-120 | 7-10 | 40-180 | 1000-2900 | 18.5 | 5.5 | 0.6 | 0,4-0,6 | 1800 |
| 400 | 400 | 280 | 80-150 | 7-10 | 40-180 | 1000-2900 | 30 | 7.5 | 0.6 | 0,4-0,6 | 2200 |
| 600 | 600 | 420 | 120-220 | 7-10 | 50-120 | 1000-2900 | 37 | 11 | 0.6 | 0,4-0,6 | 2600 |
| 800 | 800 | 560 | 180-300 | 7-10 | 50-120 | 1000-2900 | 45 | 11 | 0.6 | 0,4-0,6 | 3000 |
| 1000 | 1000 | 700 | 250-400 | 7-10 | 50-120 | 1000-2900 | 55 | 11 | 0.6 | 0,4-0,6 | 3600 |
funkcje
1. XIANDAO uważa, że maszyna przyjmuje poziomą konstrukcję cylindra i nie ma martwych narożników, plam metalowych, osadów popiołu, a jej konstrukcja jest rozsądna.
2. Wypełniony powietrzem wał uszczelniający do napędu.Po umyciu można go zmienić na wodę.
3. Granulacja fluidalna, granulka ma kształt kuli.Jego płynność jest dobra.
4. W porównaniu z tradycyjnym procesem można zmniejszyć ilość kleju o 25%, a czas schnięcia jest krótki.
5. Suszenie i mieszanie trwa 2 minuty, a granulowanie 1-4 minut.W porównaniu z tradycyjnym procesem wydajność wzrasta 4-5 razy.
6. Mieszanie na sucho, mieszanie na wilgotno i granulowanie kończą się w tym samym zamkniętym pojemniku.Jest zgodny z wymaganiami GMP.Cała operacja ma ścisłe środki bezpieczeństwa i ochrony.Typ kurtki może zostać przyjęty na życzenie.
7. Potwierdź ostateczne jednolite produkty.
8. Proces granulacji przebiega w systemie zamkniętej miski, bezpyłowej i spełniającej wymagania GMP.
9. HMI i system sterowania PLC, prędkość silnika jest kontrolowana przez VFD, a wszystkie parametry procesu mogą być rejestrowane.
10. Alternatywnie można podłączyć do maszyny sprężone powietrze i wodę, aby zapewnić szybkie i wydajne mycie.
11. Wał napędowy z uszczelnieniem powietrznym, które podczas mycia można zmienić na wodę.Stosując granulację fluidalną, cząstka jest podobnie kulista, jej tekstura jest jednolita, a jej płynność jest dobra, co może zapewnić najbardziej idealny materiał granulacyjny do procedury prasowania tabletek.
12. Gdy istnieje bardzo duża różnica między głównym środkiem lub bazą a środkiem pomocniczym, nadal można uzyskać równomierne wymieszanie i nie ma zjawiska rozwarstwiania.
Podanie
◆ Urządzenie to służy do wytwarzania mokrego granulatu w procesie produkcji stałej dawki, w której klej powinien być wtryskiwany. Znajduje również szerokie zastosowanie w przemyśle farmaceutycznym, spożywczym i chemicznym.
◆ Wyprodukowaliśmy ponad 10 specyfikacji i 150 różnych maszyn, aby spełnić różne wymagania.Te praktyczne doświadczenia będą bardzo korzystne dla klientów.
◆ Wysoką wydajność procesu można osiągnąć dzięki wyjątkowo szybkiemu suszeniu i delikatnemu obchodzeniu się z produktem.Nadaje się do serii 10 i 800 litrów na partię.Więcej innych wielkości partii dostępnych na żądanie ；
PracującyZasada:
◆ Seria GHL High Speed Wet Mixing Granulator (szybkoobrotowy granulator z mieszaniem na mokro) jest wyposażony w zamknięty pojemnik z narzędziami mieszającymi napędzanymi od góry lub od dołu, który od dawna jest stosowany w przemyśle farmaceutycznym.Mechaniczne działanie narzędzi mieszających - niezależnie od tego, czy odbywa się to w partiach, czy w trybie ciągłym - tworzy gęstszy granulat niż proces w złożu fluidalnym.
◆ Pierwotnie płyn do granulacji wlano do produktu.Obecnie korzystny jest lepszy rozkład dozowania przy użyciu dyszy rozpylającej w celu uzyskania bardziej równomiernego granulatu.
◆ Granulki wyróżniają się zwartą strukturą i dużą gęstością nasypową.Mają dobre właściwości płynięcia i mogą być optymalnie prasowane.
◆ Materiały proszkowe i kleje są całkowicie mieszane z wilgotnymi miękkimi materiałami za pomocą dolnej łopatki mieszającej cylindrycznego naczynia, a następnie materiały są cięte na jednolite mokre granulki za pomocą bocznej łopatki rozbijającej o dużej prędkości wewnątrz mieszalnika granulatora.
Wydajność robocza |
Instrumenty |
Otwór odprowadzający |
Schemat blokowy:
Opcje
faplan piętra: Wymiary całkowite:
| Model | ZA | b | C × D | mi | fa |
| 10 | 270 | 750 | 1000 × 650 | 745 | 1350 |
| 50 | 320 | 950 | 1250 x 800 | 970 | 1650 |
| 150 | 420 | 1000 | 1350 × 800 | 1050 | 1750 |
| 200 | 520 | 1100 | 1650 × 850 | 1450 | 2050 |
| 250 | 550 | 1100 | 1650 × 850 | 1450 | 2050 |
| 300 | 550 | 1150 | 1700 × 900 | 1500 | 2200 |
| 400 | 670 | 1150 | 1860 × 1050 | 1650 | 2350 |
| 600 | 750 | 1250 | 2000 × 1050 | 1800 | 2400 |
