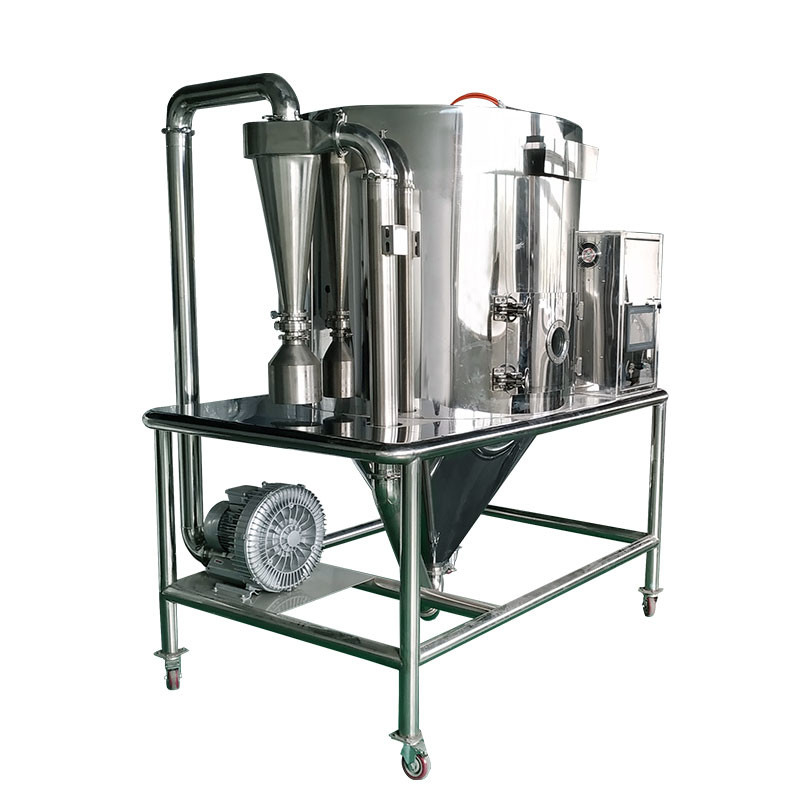

3 kg/h Waga laboratoryjna Suszarka rozpyłowa Rozmiar laboratoryjny Niewielki rozmiar

opis produktu

1.Nazwa produktu:Suszarka rozpyłowa w rozmiarze laboratoryjnym / Centrum testowe / Obiekty do testów próbnych / Centrum testowe suszarki rozpyłowej / serwisowa suszarka rozpyłowa / suszarka rozpyłowa do próbek





2.Szczegóły Produktu



oobiekt dlaSuszarka rozpyłowa dorozprawa sądowa tszac

Ten test próbny ma na celu dostarczenie ważnej podstawy do uzyskania parametrów technicznych do zaprojektowania instalacji wielkoskalowej.Dwie strony powinny współpracować w drodze niezbędnych negocjacji technicznych w celu uzyskania zoptymalizowanego rozwiązania do testów próbnych na miejscu.W przypadku osiągnięcia porozumienia przez dwie strony test zostanie przeprowadzony oficjalnie.Serdecznie zapraszamy do przyniesienia surowca do testów w naszym Centrum Testowym.







Poufność techniczna:

Trzy strony są odpowiedzialne za poufność swoich produktów i osiągnięć technologicznych (tj. PWI lub patent), ale odpowiednie dane techniczne generowane podczas procesu testowania, obie strony mają obowiązek i odpowiedzialność zachować je dla siebie ściśle.W żadnym przypadku obie strony nie powinny przekazywać informacji ani danych osobom trzecim.



Obecnie nasza firma w zasadzie zbudowała centrum testowe na dużą skalę.Wszystkie urządzenia testowe tego centrum testowego są projektowane i produkowane zgodnie z wymaganiami konfiguracji wysokiego poziomu i wysokiej precyzji w głównych obszarach zastosowań przemysłowych.Urządzenia pomocnicze różnych obiektów testowych są w pełni umeblowane, a ich koncepcja projektowa jest nowatorska i niepowtarzalna, a jednocześnie mają różnorodne zaawansowane i elastyczne funkcje oraz mają szeroki zakres zastosowań;





Jego konfiguracja systemu sterowania ma niezrównane zalety techniczne, uwalniając potężny potencjał nowoczesnej technologii systemów sterowania automatyki przemysłowej, co znajduje odzwierciedlenie w: Panel sterowania ma wysokiej klasy / wyrafinowany wizualny interfejs inteligentnego sterowania człowiek-maszyna, który wyświetla doskonałe profesjonalne elementy sterowania procesami przemysłowymi; głównymi zastosowanymi komponentami elektrycznymi są produkty znanych marek, które spełniają międzynarodowe standardy jakości produktów pierwszej klasy i charakteryzują się czułą reakcją instrumentu, wysoką precyzją sterowania, stabilną wydajnością produktu, wykwintnym wykonaniem, wygodną obsługą itp. są w pełni zdolne do zapewnienia bezpiecznej i niezawodnej produkcji i eksploatacji całego sprzętu w normalnym środowisku operacyjnym.





Wprowadzenie do głównegozakłady/obiektyz centrum egzaminacyjnego



1. Laboratoryjna suszarka rozpyłowa



Opisy produktów



Model testowy suszenia rozpyłowego w skali laboratoryjnej marki „XIANDAO” jest pierwszym produktem w Chinach.Od momentu powstania/powstania w latach 80-tych, firma ma za sobą wyjątkową historię sukcesu.Dostarczono blisko 250 szt./zestawów do użytku obecnie w uczelniach, ośrodkach badawczych, instytutach badawczych i zakładach produkcji proszków w kraju i za granicą.



Ze względu na dużą elastyczność, wygodę, praktyczność, nowoczesny wygląd ogólny, a ponadto ma różne poziomy systemu sterowania, dzięki czemu model laboratoryjny może sprostać rosnącym wymaganiom różnych poziomów użytkowników w zakresie suszenia laboratoryjnego.



Ponadto suszenie rozpyłowe jest unikalnym procesem suszenia obejmującym zarówno tworzenie cząstek, jak i suszenie, w którym charakterystyka proszku może być utrzymywana na stałym poziomie przez ciągłą pracę.Właściwy dobór rozpylacza oraz jego zmiennych parametrów pracy ma ogromne znaczenie w uzyskaniu optymalnych warunków pracy oraz najwyższej klasy odmian/kategorii proszku.





BYP-12 Suszarka rozpyłowa z zamkniętym cyklem laboratoryjnym



Szereg zastosowań



1. Ceramika nietlenkowa (Aen, Si3N4 itp.), twardy stop, wysokowydajny miernik baterii itp.

2. Materiał aromatyzujący, produkty zdrowotne.

3. Produkt leczniczy, witamina, leki organiczne.

4. Żywica syntetyczna, wosk parafinowy.



MSD-8 Waga laboratoryjna Wielofunkcyjna precyzyjna farmaceutyczna suszarka rozpyłowa



Opisy produktów



◆ Suszarka rozpyłowa „XianDao” cieszy się wyjątkowym sukcesem od chwili, gdy została po raz pierwszy zaprezentowana naszym klientom.ponad 200 jednostek zostało dostarczonych uniwersytetom, ośrodkom badawczym i specjalistycznym zakładom produkcji proszków na całym świecie.

◆ Została wprowadzona w celu zaspokojenia rosnącego zapotrzebowania na bardziej elastyczną, niezawodną, ​​nowoczesną i przyjazną dla użytkownika suszarkę laboratoryjną, posiadającą różne poziomy systemów sterowania.

◆ Suszenie rozpyłowe to unikalny proces suszenia obejmujący zarówno tworzenie cząstek, jak i suszenie.Charakterystykę proszku można kontrolować i zachować właściwości proszku.Stały

w trakcie ciągłej eksploatacji.Dobór i działanie rozpylacza ma ogromne znaczenie w osiągnięciu optimum.



1. Sprzęt z wysokiej jakości stali nierdzewnej AISI316, cały sprzęt do suszenia rozpyłowego projektuje piękne, płynne linie, wykwintne wykonanie, rozsądny układ

2. Metoda atomizacji z trzema rodzajami opcji: odśrodkowa, z dwoma płynami do rozpylania u góry, z dwoma dolnymi rozpylanymi płynami, odpowiednia do produkcji produktów o różnych specyfikacjach;

3. Wyjmowane czyszczenie komory gorącego powietrza, prosta obsługa, niski poziom hałasu;

4. Części mające kontakt z materiałem to szybki projekt konstrukcyjny, łatwy demontaż, łatwe czyszczenie, wymagania higieniczne;

5. HMI za pomocą sterowania PLC można bezpośrednio ustawić temperaturę wlotową, temperaturę spalin, szybkość podawania, akwizycję danych, nagrywanie, drukowanie oraz monitorowanie i kontrolę procesu.

Suszarka rozpyłowa model LPG-8



Standardowa obrotowa suszarka rozpyłowa może bezpośrednio suszyć roztwory, emulsje, zawiesiny i pasty na produkty proszkowe.Charakteryzuje się dużą szybkością suszenia, wysoką wydajnością i niewielką liczbą procedur.Może zachować kolor, zapach i smak materiału.Suchy proszek ma dobrą rozpuszczalność, wysoką czystość, dobre środowisko pracy i zasadniczo realizuje automatyczne działanie.Ta maszyna jest szeroko stosowana w przemyśle chemicznym, petrochemicznym, metalurgicznym, spożywczym, medycznym, budowlanym, ceramicznym, leśnym i chemicznym.Ponadto sprzęt może również chłodzić i peletyzować specjalne materiały, takie jak wosk polietylenowy, pestycydy biologiczne i nawozy wieloskładnikowe po podgrzaniu i stopieniu.



Główne parametry techniczne:

Maks.wydajność odparowywania wilgoci: 3 kg/h

Temperatura wlotowa: około 120 ~ 300 ℃ (regulowana zgodnie z charakterem materiału)

Temperatura na wylocie: 80 ℃ ~ 100 ℃ (regulowana do znaków materiału)

Całkowita moc wyposażenia: 12KW

CSD-30PrezygnacjaCeramicznySmódl sięDRyer



Ogólny opis:



Cały proces nie wymaga ręcznej obróbki.

◆ Suszarka rozpyłowa do ceramiki precyzyjnej to suszarka rozpyłowa nowej generacji.Jest to unowocześniony produkt wprowadzony przez techników naszej firmy poprzez innowację technologiczną na bazie modelu LPG.Maszyna charakteryzuje się niewielkimi rozmiarami, prostą obsługą i niezawodną pracą oraz może przygotowywać proszek o dobrej sferyczności i równomiernym rozkładzie wielkości cząstek, dzięki czemu może znacznie zwiększyć gęstość sprasowanego produktu.

◆ Wyższość i praktyczność tej serii modeli zapewnia jednostkom naukowo-badawczym niezbędne warunki do produkcji szlachetnej ceramiki i nowych materiałów.Obecnie z powodzeniem stosujemy tlenek cyrkonu, tlenek glinu, tlenek cynku, PTC, węglik krzemu, azotek krzemu, materiały do ​​baterii litowych i inne gałęzie przemysłu i zdobyliśmy jednogłośne pochwały od użytkowników.



Zalety technologii:



● Przyjęcie nowego atomizera typu M, który charakteryzuje się:

① Może uzyskać doskonały sypki sferyczny proszek;

② Może wytwarzać proszek o równomiernym rozkładzie wielkości cząstek;

③ Kwota depozytu maleje w linii stycznej;

④ Średnią wielkość cząstek produktu można regulować.

● Konstrukcja wylotowa typu low-cap zaprojektowana tak, aby większość proszków zbierała się na dnie wieży suszącej, a tylko niewielka ilość proszku trafiała do separatora cyklonowego lub filtra workowego, znacznie zmniejszając poziom naprężeń podczas separacji gaz-ciało stałe odpylacza postopniowego.

● W systemie grzewczym stosuje się nieutleniające łączniki rur grzewczych.Powietrze wchodzące do suszarni jest filtrowane przez trzystopniowe oczyszczanie - pierwotną wydajność, pośrednią wydajność i wysoką temperaturę o wysokiej wydajności, a poziom oczyszczania osiąga ponad sto tysięcy.Zapobiegaj mieszaniu się zewnętrznych zanieczyszczeń z produktem i wpływaj na procedury przetwarzania końcowego, takie jak formowanie i spiekanie produktu.



Laboratoryjna suszarka rozpyłowa LSD-1500



1. W ogóle do produkcji maszyn, produkty spalania gazu mogą sprzyjać efektywnemu rozkładowi termicznemu.

2. Może rozpylać urządzenie do pirolizy, aby osiągnąć skalę produkcyjną.

3. Specjalna rura rdzenia pieca ceramicznego, ogrzewanie pośrednie za pomocą grzałki elektrycznej.

4. W piecu temperatura około 600 ~ 900 ℃ w warunkach eksploatacji.

5. Ogólnie rzecz biorąc, idealnym sposobem jest użycie urządzenia rozpylającego z rozpylaczem odśrodkowym o dużej prędkości, ale można również wybrać drugie rozwiązanie i rozpylanie dyszy zawiesiny.

6. Kompaktowy, mały ślad;prosty w obsłudze, wysoka wydajność.



Urządzenie do pirolizy w sprayu (reaktor ciepła w sprayu)



PracaZasada dlaMetoda reaktora cieplnego w sprayu



Metoda rozpylania zmieszanego surowca (takiego jak roztwór soli metalu) w piecu wysokotemperaturowym i natychmiastowego poddania go rozkładowi termicznemu, reakcji, syntezie lub kalcynacji/spiekaniu w celu uzyskania produktu sproszkowanego (zwykle sproszkowany tlenek metalu).





Funkcje dla wysokiej temperaturyPiroliza natryskowa



1. Synteza układu wieloskładnikowego, nawet gdy cząstki mogą być produktami mikronowymi.

2. Czy śladowe ilości dodanych składników są równomiernie rozproszone w surowcach.

3. W porównaniu z metodą mieszania proszku mieszania zanieczyszczeń mniej mechanicznych.

4. Produkty proszkowe o aktywności powierzchniowej, łatwe do spiekania.





Roślina charakteryzuje się:



1. w ogóle do produkcji maszyn, produkty spalania gazu mogą promować efektywny rozkład termiczny.

2. może rozpylać urządzenie do pirolizy, aby osiągnąć skalę produkcyjną.

3. specjalna rura rdzenia pieca ceramicznego, ogrzewanie pośrednie za pomocą grzałki elektrycznej.

4. w temperaturze pieca około 600 ~ 900 ℃ w warunkach pracy.

5. Ogólnie rzecz biorąc, idealnym sposobem jest użycie urządzenia rozpylającego z rozpylaczem odśrodkowym o dużej prędkości, ale można również wybrać drugie rozwiązanie i rozpylanie dyszy zawiesiny.

6. kompaktowy, mały ślad;prosta obsługa, wysoka sprawność cieplna.





2. Rozmiar pilota Model BYP-20 Series Suszarka rozpyłowa z zamkniętym obiegiemdlatestzamiar:



Model BYP-20 Series Suszarka rozpyłowa z zamkniętym obiegiem



1. Może zapobiegać utlenianiu produktów i poprawiać jakość produktów.

2. Łatwo jest zrealizować bezpyłową i aseptyczną pracę.

3. Może odzyskać rozpuszczalnik w materiale płynnym.

4. Może poprawić zachowanie pachnącej kompozycji.

5. Może wysuszyć płynny materiał łatwopalny lub wykonać granulację chłodzącą.

6. Może wysuszyć materiał z dużą wrażliwością na ciepło.

7. Może realizować mniejsze zagrożenia publiczne lub brak zagrożeń publicznych.

8. Może pominąć urządzenie dezodoryzujące.

9. Może realizować suchość w niskiej temperaturze poniżej 100 stopni celsjusza.



Definicja suszarki rozpyłowej w cyklu zamkniętym



◆ Suszarka rozpyłowa z cyklem zamkniętym w komorze suszącej zostanie uszczelniona w kropelkach mgły rozproszonych w stanie stałym do cieczy, a gorący ośrodek (azot N2) został wysuszony metodą kropelkową

produkty w proszku.Rozpylanie za pomocą rozpylacza obrotowego lub rozpylacza dyszowego w celu osiągnięcia suszenia kropelkowego można regulować za pomocą kontrolowanej temperatury lub przepływu czynnika grzewczego,

odparowanie rozpuszczalnika, który ma zostać odzyskany przez agregat skraplający, po „usunięciu” i pełnym „odwodnieniu” mediów zostały poddane wysokowydajnym filtrom i zawrócone do wymiennika ciepła, a na końcu zawrócone do układu suszenia.

◆ Powodzenie wymagań operacji prania i chłodzenia w zamkniętym cyklu suszenia rozpyłowego będzie częścią dokładnej kontroli temperatury.W przypadku alkoholu o wysokiej temperaturze wrzenia, zazwyczaj wody chłodzącej lub słonej wody, rozpuszczalników o niskiej temperaturze wrzenia, takich jak dichlorometan, heksan, aceton itp., należy zastosować wymianę ciepła w układzie chłodzenia kompresyjnego.





3.Suszarka rozpyłowa na skalę handlową:



Specjalnie zaprojektowana Wielofunkcyjna Precyzyjna Farmaceutyczna Suszarka Rozpyłowa PSD-50

Nowo wybudowana wieża serwisowa dla klienta



Firma Xiandao to profesjonalna fabryka specjalizująca się w badaniach procesów, projektowaniu i produkcji suszarek rozpyłowych i granulatorów ze złożem fluidalnym.

Wkrótce umieścimy tę wielofunkcyjną precyzyjną farmaceutyczną suszarkę rozpyłową PSD-50 w centrum testowym, wszystko po to, aby sprostać rosnącej liczbie potrzeb testowych zgłaszanych przez większość użytkowników w obszarach zastosowań przemysłowych, takich jak farmaceutyka, artykuły spożywcze, chemikalia, nowe energia i nowe materiały.Oczywiście wymagania te koncentrują się zasadniczo na wymaganiach bardziej złożonych procesów produkcyjnych, wyższej jakości produktów i wyższej wydajności testów, które w dużej mierze odzwierciedlają trend rozwojowy głównych gałęzi przemysłu w zastosowaniach przemysłowych w nadchodzącym okresie.Kierunek rozwoju stał się wiatrowskazem rozwoju branży.



◆ Firma tworzy specjalne laboratorium do świadczenia usług testowych dla klientów (odpłatne), a uzyskane dane techniczne będą stanowić ważną podstawę do wyboru i zaprojektowania dla

sprzęt wielkogabarytowy.

◆ Jesteśmy również odpowiedzialni za zapewnienie optymalnych konfiguracji instalacji, wybór modelu i projekt, a także pomagamy klientom w przeprowadzeniu instalacji, debugowaniu i szkoleniu operatorów oraz przekazywaniu praktycznych doświadczeń operacyjnych.



OdniesienieICPinterfejs szafy sterowniczej dla zestawu pfPSDSeria Suszarka rozpyłowa



Informacje referencyjne dotyczące automatyzacji



Zaawansowany system sterowania automatyką przemysłową



System automatycznego sterowania składa się ze sterownika PLC, wykorzystującego programowalny sterownik logiczny firmy SIEMENS S7-315 2DP i opartego na oprogramowaniu do programowania STEP 5.5, uruchamiania i zatrzymywania oraz blokowania zakładu, sterowania pętlą PID i alarmowania parametrów procesu i itp. Może być zrealizowany.System sterowania najpierw przyjmuje polecenia operatora, a następnie ocenia, czy warunki logiczne programu procesowego zostaną spełnione zgodnie z zebranymi informacjami terenowymi.Jeśli warunki są ustawione, program sterujący wysyła sygnały w określonej kolejności, aby aktywować lub zamykać wszystkie rodzaje urządzeń w procesie sterowania.



Interfejs człowiek-maszyna HMI jest konfigurowany przez oprogramowanie konfiguracyjne SIMATIC WinCC firmy SIEMENS, które realizuje pracę, monitorowanie stanu pracy, analizę danych, rejestrację i wydruk systemu sterowania urządzeniami suszarniczymi.Ukończył organiczne połączenie sprzętu polowego i personelu.Za pośrednictwem HMI operator może wprowadzać polecenia i wprowadzać różne parametry procesu lub formuły, aby zakończyć produkcję różnych produktów. Jednocześnie możemy uzyskać informacje o stanie systemu.Możemy również zapytać o aktualne informacje produkcyjne systemu, lub prześledzić (zapytać) ważne dane rekordowe historycznego procesu produkcyjnego.Jeśli wystąpi nienormalna sytuacja, system wyśle ​​sygnał alarmowy.



Dane terenowe są zbierane przez S7-315 PLC, a zebrane dane są wyświetlane i zapisywane na komputerze, który wykorzystuje WinCC jako oprogramowanie konfiguracyjne za pomocą modułu CP343-1 za pośrednictwem protokołu TCP/IP.



Dane zebrane w sterowniku PLC są również przesyłane do zdalnego komputera za pośrednictwem routera przemysłowego (HUB).



Oprogramowanie PLC i programowanie oprogramowania komputera hosta stosują strukturę programu S88 i modułową konstrukcję.



Zgodnie z różnymi obiektami sterowania, zapisywane są szablony silnika (dwa typy, w tym sterowanie falownikiem i sterowanie rozruchem bezpośrednim), w tym moduły zaworów, szablony wejść analogowych, szablony wyjść analogowych, szablony pętli sterowania PID itp.



Z myślą o sterowaniu procesem, do programowania zastosowano blok GRAPH firmy SIEMENS, dzięki czemu proces jest bardziej przejrzysty.



Proces suszenia jest udoskonalony do szeregu małych procesów (takich jak operacja na zimno, operacja na gorąco, operacja na wodzie, operacja na materiale, suszenie itp.).



Celem automatycznego systemu sterowania jest zapewnienie normalnej pracy urządzeń i osiągnięcie stabilności jakości produktu poprzez kontrolę i monitorowanie ważnych parametrów procesu suszarki rozpyłowej.
