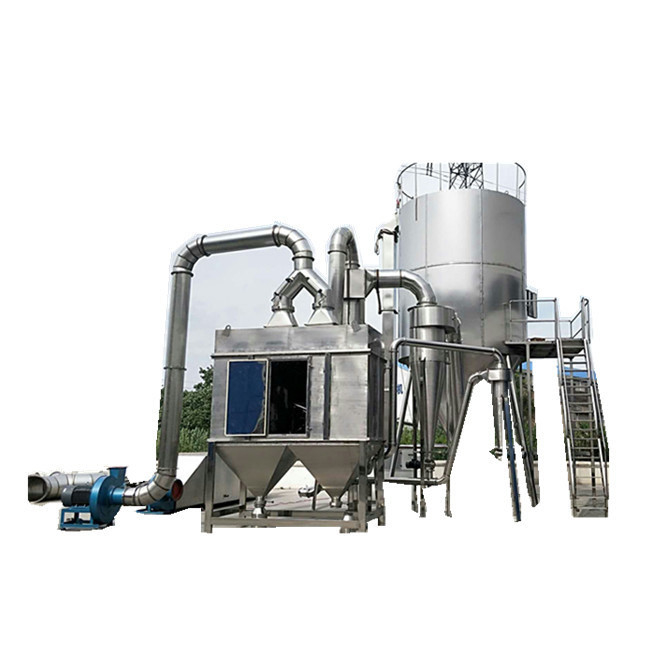

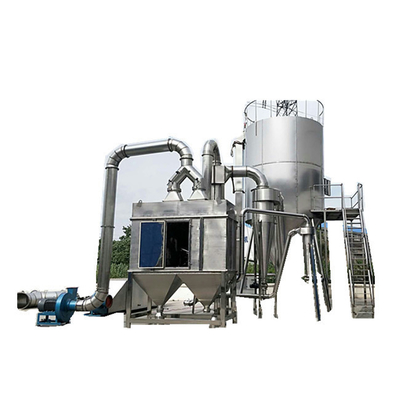

Pilotowa waga 10 kg/h Maszyna do suszenia rozpyłowego w cyklu zamkniętym

opis produktu

Suszarka rozpyłowa z cyklem zamkniętym serii BYP



Ogólny opis



Instalacja ta pracuje w środowisku zamkniętym, które musi być suszone w atmosferze gazu obojętnego, zwykle wypełnionego azotem.System suszenia rozpyłowego z zamkniętym obiegiem jest stosowany głównie do produktów zawierających alkohol oraz łatwopalne i wybuchowe rozpuszczalniki w zawiesinie lub produktów, które łatwo ulegają utlenieniu i nie mogą być wystawione na działanie powietrza.Wypełniając gaz obojętny, taki jak azot, może zapobiec kontaktowi produktu z powietrzem.Produkt wytwarzany przez tę fabrykę ma dobrą konsystencję i dobrą płynność i może wytwarzać kuliste materiały.W związku z tym instalacja jest bardziej odpowiednia do precyzyjnej ceramiki (takiej jak węglik wolframu, azotek krzemu i nanoceramika), węglika spiekanego, takiego jak proszek węglika wolframu, półproduktów farmaceutycznych itp.



Szczegóły Produktu

Materiał:	SUS316/SUS304/ STAL WĘGLOWA ITP	Źródło ogrzewania:	Parowy / elektryczny / gaz ziemny / olej napędowy / itp.
Pojemność:	10-10000 kg na godzinę	Odparowanie wody:	5-5000 kg na godzinę
Temperatura:	120-600'C	Schemat suszenia:	Suszenie ciągłe
Dokument:	TŁUSZCZ/IQ/OQ/PQ	Certyfikat:	CE / UL /CU-TR
Kontrola:	HMI I PRZYCISK	Tryb atomizacji:	Rozpylacz obrotowy
Wysokie światło:	Suszarka do żywności, sprzęt do suszenia rozpyłowego



Tparametry techniczne



Przedmiot	BYP-8	BYP-12	BYP-16	BYP-20	BYP-25	BYP-30	BYP-35
Odparowanie etanolu	4 kg/godz	8 kg/godz	11kg/godz	19kg/godz	28kg/godz	41kg/godz	55kg/godz
Rozmiar komory suszenia	Φ800	Φ1200	Φ1600	Φ2000	Φ2500	Φ3000	Φ3500
Obiekty stowarzyszone	Włazy, okna obserwacyjne / wzierniki, okna oświetleniowe
Rozpylacz	WH-50	WH-65	WH-65	WH-65	WH-84	WH-120	WH-120
(rpm)Prędkość obrotowa (rpm)	10000 ~ 36000	7000 ~ 30000	7000 ~ 30000	7000 ~ 30000	7000~25000	7000~21600	7000~21600
Odzyskiwanie produktu	Regeneracja jedno- lub dwupunktowa
Wydajność pompy zasilającej	6 l/godz	15 l/godz	20 l/godz	30 l/godz	40 l/godz	80 l/godz	120 l/godz
Źródło ogrzewania	Grzejnik elektryczny		olej termiczny / olej grzewczy (lub nagrzewnica elektryczna)
Moc grzałki elektrycznej	6,5 kW	15 kW	26 kW	30KW	45 kW	60KW	84KW
Maksymalna temperatura powietrza suszącego	200℃
Wydajność suchego proszku	≥95%
Pozostały rozpuszczalnik	≤2%
Zawartość tlenu	≤500ppm
Klasa przeciwwybuchowa elementów elektrycznych	EXDIIBT4
Stan systemu	dodatnie ciśnienie
Urządzenie dodatkowe	Wentylator cyrkulacyjny, separator cyklonowy, filtr workowy, urządzenie do odzyskiwania rozpuszczalników
Kontrola przyrządów	Numeryczny przyrząd do kontroli temperatury gorącego powietrza, zapis temperatury, manometr różnicowy stosowany w separatorze cyklonowym i filtrze workowym, manometr w wieży itp.
Sprzęt bezpieczeństwa	Przyrząd do wykrywania stężenia tlenu, wyłącznik ciśnieniowy, system automatycznej regulacji ciśnienia w układzie
Zainstalowana moc	12 kW	26 kW	33KW	45 kW	60KW	90KW	120 kW



Notatki:

⒈Sprzęt o powyższych specyfikacjach nadaje się do badań i rozwoju oraz granulacji natryskowej dla niewielkiej ilości produktów, produkcji małoseryjnej lub produkcji na dużą skalę itp .;

⒉Odparowanie etanolu opiera się na temperaturze wlotu gorącego powietrza 140 ℃ i temperaturze wylotu 70 ℃.



Model BYP-20 Pilot odśrodkowa suszarka rozpyłowa z cyklem zamkniętym

Rozmiar handlowy Model BYP-30 odśrodkowa suszarka rozpyłowa z cyklem zamkniętym



Aplikacja



W przypadku odśrodkowej suszarki rozpryskowej z zamkniętym obiegiem nadaje się do suszenia roztworu, emulsji, zawiesiny cieczy i pastowatej cieczy zawierającej rozpuszczalniki organiczne, lotny trujący i szkodliwy gaz, materiał, który łatwo się utlenia i boi się światła i musi być odzyskiwaniem rozpuszczalnika .Nie tylko dziedziczy wszystkie zalety odśrodkowej suszarki rozpyłowej, ale także nie ma proszku latającego na zewnątrz podczas suszenia.Może osiągnąć 100% wskaźnik zbierania materiału.Dzięki systemowi odzyskiwania rozpuszczalników, zebrany rozpuszczalnik poprzez wtórne przetwarzanie, można go poddać recyklingowi, co znacznie obniża koszty produkcji.Preferowany przez większość użytkowników, który jest szeroko stosowany w operacjach suszenia w przemyśle farmaceutycznym, chemicznym, spożywczym i innych.



Definicja suszenia rozpyłowego w cyklu zamkniętym



Suszarka rozpyłowa z cyklem zamkniętym w komorze suszenia zostanie uszczelniona w kropelkach mgły rozproszonych w stanie stałym w ciekłym, a gorące medium (azot N2) zostało wysuszone metodą kropelkową produktów proszkowych.Rozpylanie za pomocą rozpylacza obrotowego lub rozpylacza dyszowego w celu uzyskania suszenia kropelkowego można regulować za pomocą temperatury lub przepływu medium grzewczego, które ma być kontrolowane, odparowanie rozpuszczalnika do odzyskania przez jednostkę kondensacyjną, po „usunięciu” i pełnym „odwilżaniu” mediów stanowiły wysokowydajne filtry i zawracane do wymiennika ciepła, a ostatecznie zawracane do układu suszenia.



Powodzenie wymagań operacji prania i chłodzenia w zamkniętym cyklu suszenia rozpyłowego będzie częścią dokładnej kontroli temperatury.W przypadku alkoholu o wysokiej temperaturze wrzenia, zazwyczaj wody chłodzącej lub słonej wody, rozpuszczalników o niskiej temperaturze wrzenia, takich jak dichlorometan, heksan, aceton itp., należy zastosować wymianę ciepła w układzie chłodzenia kompresyjnego.



Suszenie rozpyłowe stało się najskuteczniejszą technologią suszenia proszków w przemyśle farmaceutycznym, spożywczym, chemicznym i metalurgicznym od czasu rozwoju technologii suszenia odtłuszczonego mleka w Europie na początku XX wieku.Szczególnie w ostatnich latach suszenie rozpyłowe jest formą suszenia, która bezpośrednio przekształca płynną zawiesinę w materiały proszkowe i jest najczęściej stosowana w innych gałęziach przemysłu.Suszenie rozpyłowe to proces suszenia, w którym ciekły surowiec jest rozpraszany na kropelki za pomocą rozpylacza, a gorące powietrze (lub inny gaz) jest bezpośrednio kontaktowane z kropelkami w celu wymiany ciepła i wymiany ciepła przenoszenia masy w celu uzyskania sproszkowanego granulowanego produktu.Ciekły surowiec może być roztworem, emulsją lub zawiesiną albo stopioną cieczą lub pastą.Wysuszony produkt można w razie potrzeby przekształcić w proszek, granulki, wydrążoną kulę lub peletkę.Z punktu widzenia klasyfikacji suszarek rozpyłowych: ze względu na kierunek przepływu powietrza wyróżnia się przepływ równoległy (współprądowy), przeciwprądowy i mieszany;zgodnie z formą rozpylacza występuje odśrodkowy, ciśnieniowy i przepływ powietrza;Zgodnie z procesem produkcyjnym istnieją głównie dwa rodzaje cykli otwartych i zamkniętych (w podziale istnieją również dwa rodzaje cyklu samoczynnego i cyklu półzamkniętego).



Fizyczne zdjęcie modelu BYP-12 Lab Sizeodśrodkowa suszarka rozpryskowa o obiegu zamkniętym



1. Schemat odśrodkowej suszarki rozpyłowej przeciwwybuchowej o obiegu zamkniętym





1.1 Skład przeciwwybuchowego układu odśrodkowej suszarki rozpyłowej w cyklu zamkniętym



Przeciwwybuchowy system odśrodkowej suszarki rozpryskowej Xiandao z zamkniętym cyklem (rysunek 1) składa się z odśrodkowej suszarki rozpyłowej, nagrzewnicy z filtrem powietrza, dmuchawy, separatora wody i gazu, wieży chłodniczej, wieży natryskowej, wentylatora wyciągowego , Składa się z dwustopniowego separatora cyklonowego, dwustopniowego separatora cyklonowego, pompy, tlenomierza, rurociągu i zaworu sterującego.





1.2 Zasady pracy Zakładu



Suszarka rozpyłowa z zamkniętym obiegiem pracuje w warunkach uszczelnienia.Gazem suszącym jest zwykle gaz obojętny, taki jak N2.Ma zastosowanie do suszenia materiału rozpuszczalnikiem organicznym, toksycznym gazem i materiałem łatwym do utlenienia.przyjąć gaz obojętny jako gaz obiegowy, aby chronić suszony materiał.Gaz obojętny krąży po procesie osuszania.N2 jest podgrzewany, a następnie wchodzi do wieży suszącej.Ciekły materiał jest przenoszony do dyszy odśrodkowej za pomocą pompy śrubowej, a następnie jest rozpylany do ciekłej mgły przez rozpylacz, proces wymiany ciepła jest zakończony w wieży suszącej.Suchy produkt jest odprowadzany na dole wieży, odparowany rozpuszczalnik organiczny jest zasysany przez podciśnienie wytwarzane przez wentylator.Proszek lub materiał stały zostaną oddzielone w cyklonie i wieży zraszającej.Nasycony gaz organiczny jest odprowadzany po skropleniu w skraplaczu.Nieskondensowany gaz powraca do obiegu w systemie po ciągłym podgrzewaniu.Zwykły normalny proces odśrodkowego suszenia rozpyłowego jest realizowany przez transport powietrza i proces odsysania.Jest to oczywista różnica między odśrodkową suszarką rozpyłową typu przeciwwybuchowego z zamkniętym obiegiem a zwykłą odśrodkową suszarką rozpyłową.Czynnikiem suszącym w systemie suszącym jest N2 , we wnętrzu znajduje się nadciśnienie.Aby utrzymać stabilne ciśnienie dodatnie, przetwornik ciśnienia automatycznie kontroluje wlotową ilość N2.





1.3 Instrukcje pracy przeciwwybuchowego systemu odśrodkowych suszarek rozpyłowych w cyklu zamkniętym



Najpierw ogrzany azot jest wprowadzany do wieży suszącej.Wysuszony płynny materiał jest transportowany do dyszy odśrodkowej przez pompę infuzyjną.Ciekły materiał jest rozpylany na drobne kropelki przez obracający się z dużą prędkością rozpylacz odśrodkowy.Kropelki są podgrzewane w wieży suszącej.Azot prowadzi wystarczającą wymianę ciepła, płynna część materiału jest natychmiast odparowywana, materiał sproszkowany utworzony przez część stałą opada na dno wieży, a na końcu suchy materiał sproszkowany jest odprowadzany z dna wieży.Wśród nich odparowany gaz rozpuszczalnika organicznego poddawany jest separatorowi cyklonowemu, wieży natryskowej i innym urządzeniom usuwającym pył przyczepiony do gazu pod działaniem wentylatora, a następnie nasycony gaz rozpuszczalnika organicznego po odpyleniu skrapla się do postaci ciecz przez skraplacz.Skraplacz.W międzyczasie nieskraplający się gaz obojętny jako czynnik suszący jest stale podgrzewany, a następnie zawracany do obiegu jako nośnik suszenia w systemie.Konwencjonalne zwykłe odśrodkowe suszenie rozpyłowe osiąga cel osuszania poprzez ciągły dopływ i wywiew powietrza.Jest to również oczywista różnica między przeciwwybuchowymi zamkniętymi odśrodkowymi urządzeniami do suszenia rozpyłowego a zwykłymi odśrodkowymi urządzeniami do suszenia rozpyłowego.



Odśrodkowy system suszenia rozpyłowego w cyklu zamkniętym w wykonaniu przeciwwybuchowym pracuje w środowisku zamkniętym.Czynnikiem suszącym jest gaz obojętny, taki jak azot.Suszarnia wieżowa pracuje pod nadciśnieniem.Jeśli ciśnienie wewnętrzne spadnie, przetwornik ciśnienia może automatycznie kontrolować dopływ azotu, aby zapewnić równowagę ciśnienia w systemie.Ponieważ jako krążący nośnik stosowany jest azot, ma on działanie ochronne na suszone materiały.Krążący nośnik, taki jak azot, odgrywa rolę przenoszenia wilgoci, osuszania i cyrkulacji, a nośnik może być ponownie użyty.Jednak konwencjonalne zwykłe odśrodkowe suszenie rozpyłowe osiąga cel osuszania poprzez ciągły dopływ i wywiew powietrza, a sterowanie w wieży to praca podciśnieniowa.Jest to również przeciwwybuchowy zamknięty odśrodkowy system suszenia rozpyłowego i zwykły odśrodkowy system suszenia rozpyłowego.Oczywista różnica.Dlatego przeciwwybuchowy system odśrodkowego suszenia rozpyłowego w cyklu zamkniętym jest szczególnie odpowiedni do suszenia organicznych rozpuszczalników, materiałów toksycznych i materiałów podatnych na utlenianie podczas procesu suszenia.



1.4 Główne instrukcje konfiguracji instalacji



Cechy :



1.4.1.Technologia systemowa urządzeń jest zaprojektowana jako przeciwwybuchowa w głównym korpusie i kluczowych częściach sprzętu, aby zapewnić bezpieczeństwo pracy urządzeń.



1.4.2 W systemie ma system skraplania i system odzyskiwania rozpuszczalnika do rozpuszczalnika płynnego materiału. System odzyskiwania może wykonać drugie przetwarzanie rozpuszczalnika w roztworze suszącym i pozwolić na recykling rozpuszczalnika, co znacznie zmniejsza koszty produkcji.



1.4.3 W przypadku systemu grzewczego maszyny jest on bardzo elastyczny.możemy go skonfigurować w oparciu o warunki u klienta, takie jak para, elektryczność, piec gazowy itd., wszystkie z nich możemy zaprojektować tak, aby pasowały do ​​​​naszej suszarki rozpyłowej.



1.4.4 Pompa zasilająca, rozpylacz, wentylator nadmuchowy i wentylator ssący są dostarczane z falownikiem.



1.4.5 Główne parametry, takie jak temperatura wlotowa, temperatura głównej wieży i temperatura wylotowa są regulowane przez miernik temperatury.Maszyna ma główny punkt testowania ciśnienia w wieży, punkt testowania ciśnienia wlotu powietrza, punkt testowania ciśnienia wylotu powietrza, punkt testowania tlenu i tak dalej.Po uruchomieniu maszyny wszystko jest wyraźnie widoczne i bardzo wygodne dla użytkownika w obsłudze.Główne komponenty elektryczne są markami międzynarodowymi i mogą zapewnić niezawodną i bezpieczną pracę instalacji elektrycznej. Sterowanie elektryczne obejmuje blokadę sekwencyjną, przegrzanie, alarm awarii i inne środki zapewniające bezpieczną pracę.



1.4.6 Temperatura wlotowa jest kontrolowana, wyświetlana i alarmowana przez inteligentny termometr cyfrowy, aby zapewnić stałą temperaturę wlotową.



1.4.7 Wartość temperatury na wylocie jest określana przez falownik regulujący prędkość zasilania.



1.4.8 Główne punkty kontrolne jak poniżej:



1.4.8.1.Aby wyregulować pompę membranową za pomocą falownika lub ręcznie, aby kontrolować natężenie przepływu cieczy;



1.4.8.2.Prędkość rozpylacza jest kontrolowana przez falownik (kontroluje prędkość linii i wielkość cząstek), z kontrolą ciśnienia oleju i systemem alarmowym;



1.4.8.3.Wlot powietrza ma system kontroli temperatury i urządzenie wyświetlające ciśnienie;



1.4.8.4.Wentylator nadmuchowy wykorzystuje falownik do kontrolowania prędkości i ciśnienia powietrza;



1.4.8.5.Wentylator ssący wykorzystuje falownik do kontrolowania prędkości powietrza i ciśnienia powietrza oraz sterowania ciśnieniem w układzie;



1.4.8.6.System posiada urządzenie wprowadzające azot i puste;



1.4.8.7.System posiada urządzenie do testowania azotu, aby zapewnić płynną i bezpieczną pracę sprzętu;



1.4.8.8.Filtr workowy z tkaniny posiada pulsacyjny system nadmuchu wstecznego;



1.4.8.9.Powietrze wylotowe ma system kontroli temperatury i urządzenie wyświetlające ciśnienie;



1.4.8.10.Skraplacz posiada system kontroli poziomu cieczy;



1.4.8.11.Separator powietrze-ciecz posiada system kontroli poziomu cieczy;







Nowa koncepcja techniczna stworzona przez innowację przeciwwybuchowy odśrodkowy system suszenia rozpyłowego w obiegu zamkniętym



2.1 System zamkniętej pętli jest stosowany w przeciwwybuchowej odśrodkowej suszarce rozpyłowej i jest to pierwsze zastosowanie domowe w przemyśle farmaceutycznym



Przeciwwybuchowy system odśrodkowych suszarek rozpyłowych Xiandao z zamkniętym cyklem wykorzystuje suszarkę rozpyłową z zamkniętym cyklem z gazem obojętnym, takim jak azot.Forma rozpylania sprayu jest odśrodkowa, przy użyciu ogrzanego i przefiltrowanego azotu w nadciśnieniowym systemie suszenia z obiegiem zamkniętym Cyrkulacja, z płynnymi materiałami, aby zobaczyć przenoszenie ciepła i masy, zakończyć suszenie materiałów i usuwanie rozpuszczalników oraz zastosować separację kondensacji technologia odzyskiwania rozpuszczalników organicznych oraz obróbka natryskowa i technologia oddzielania gazu od cieczy w celu odzyskania rozpuszczalnika. Rozpuszczalnik śladowy w gazie jest odzyskiwany dwukrotnie, aby wprowadzić azot w nowy cykl.Dlatego system ma wysokie bezpieczeństwo przeciwwybuchowe, wysoki współczynnik odzyskiwania materiału i wyjątkowo niską zawartość rozpuszczalników resztkowych w produkcie, co jest bardzo odpowiednie do zastosowania w produkcji leków luzem.Jednak opracowany przez firmę pilotażową przeciwwybuchowy odśrodkowy system suszenia rozpyłowego w cyklu zamkniętym został z powodzeniem zastosowany w produkcji przemysłu farmaceutycznego.Uniknięto ograniczenia polegającego na tym, że oryginalne suszenie rozpyłowe w zamkniętym cyklu może być stosowane tylko w wysokowartościowych chemikaliach, a atomizacja wykorzystuje zarówno klasyczną, jak i innowacyjną technologię natryskiwania odśrodkowego z konwersją częstotliwości, z tej perspektywy, jest pionierem w stosowaniu odśrodkowego suszenia rozpyłowego technologii i jest inicjatywą krajową.



2.1.1 Technologia odśrodkowego rozpylania i konwersji częstotliwości jest stosowana w systemie suszenia rozpyłowego w cyklu zamkniętym, aby osiągnąć cel oszczędzania energii, zachowania jakości i praktyczności.



W suszeniu rozpyłowym istnieją trzy rodzaje rozpylania materiału: natrysk ciśnieniowy, natrysk strumieniowy i natrysk odśrodkowy.W przypadku natryskiwania ciśnieniowego lub powietrznego rozpylacz materiału jest pistoletem natryskowym lub dyszą z 1 do 4 pistoletami natryskowymi lub dyszami.Wśród nich ciśnienie wymagane do atomizacji ciśnieniowej wynosi 10 MPa ~ 12 MPa, a ciśnienie będzie zapewniane przez pompę wysokociśnieniową, która zużywa dużo energii;rozpylanie strumienia powietrza jest wytwarzane przez sprężone powietrze, a zużycie sprężonego powietrza wynosi 4m3/min ~ 8m3/min, zużywa dużo sprężonego powietrza i generuje energię.Można zauważyć, że te dwie formy atomizacji mają dużą stronę energochłonną.



Odśrodkowe rozpylanie materiału jest spowodowane przez siłę odśrodkową w szybkoobrotowym talerzu obrotowym, która jest wyrzucana z krawędzi dysku.Kiedy ciecz jest wtryskiwana na powierzchnię dysku, ciecz jest poddawana dwóm siłom.Jednym z nich jest przyspieszenie siły odśrodkowej i grawitacji w celu rozbicia mgły.Po drugie, gdy ciecz i otaczające powietrze stykają się z powierzchnią w tym samym czasie, występuje tarcie sprzyjające tworzeniu się kropelek.Pierwsza to atomizacja odśrodkowa, a druga to atomizacja prędkościowa.W rzeczywistości oba istnieją w tym samym czasie, co jest atomizacją odśrodkową.Powyższe cechy urządzenia mogą skutecznie zapewnić jednorodność kropelek i osiągnąć jednorodność oprysku.Ta cecha może spełniać wymagania dobrej jednorodności, płynności i rozpuszczalności produktu API.Jednocześnie jego gramofon atomizujący opiera się wyłącznie na energii elektrycznej jako swojej mocy, a jego zużycie energii jest stosunkowo niskie w porównaniu z powyższymi dwiema formami atomizacji.Jednakże, gdy tradycyjny rozpylacz odśrodkowy jest uruchamiany i zatrzymywany, ciśnienie będzie się zmieniać (to znaczy ciśnienie wzrasta od małego podczas uruchamiania, a ciśnienie spada od dużego podczas wyłączania).Niestabilność ciśnienia będzie miała wpływ na atomizację materiałów. W efekcie niedostateczne ciśnienie spowoduje, że rozpylony ciekły materiał będzie miał kształt słupa wody, powodując w ten sposób marnotrawstwo materiałów lub niewykwalifikowanych produktów.Przeciwwybuchowa odśrodkowa suszarka rozpyłowa firmy Pioneer z zamkniętym cyklem stawia czoła temu problemowi i wykorzystuje odśrodkowy stół obrotowy ze zmienną częstotliwością regulacji prędkości, aby skutecznie przezwyciężyć wyżej wymienione wahania ciśnienia i zapewnić jakość produktu.Jego prędkość obrotowa odśrodkowa wynosi od 10 000 obr./min do 25 000 obr./min.Konwersja częstotliwości jest regulowana, a prędkość rozpylacza można również regulować zgodnie z wymaganą wielkością cząstek materiału (120 mesh-400 mesh).



2.1.2 Technologia obiegu zamkniętego rozwiązuje zastosowanie odśrodkowej suszarki rozpyłowej w produkcji rozpuszczalników organicznych, toksycznych gazów i łatwo utleniających się materiałów

Ponieważ gazy obojętne, takie jak azot, mają właściwości przeciwwybuchowe, trudnopalne i przeciwutleniające, azot jest stosowany jako nośnik przenoszenia i przenoszenia masy, a cały system odśrodkowego suszenia rozpyłowego znajduje się w obiegu zamkniętym.Ta koncepcja techniczna może rozwiązać problemy występujące w przeszłości przy produkcji surowców farmaceutycznych.Często napotykanych problemów:



2.1.2.1 Może rozwiązać problem trudnego suszenia materiałów zawierających rozpuszczalniki organiczne w produkcji API.Ogólnie rzecz biorąc, rozpuszczalniki organiczne są łatwopalne i wybuchowe.Zastosowanie tej technologii pozwala na cyrkulację materiałów w zamkniętym systemie suszenia i uniknięcie rozpuszczalników organicznych.Kontakt gazu z zewnętrznym tlenem i powietrzem zapewnia bezpieczną produkcję;



2.1.2.2 Może rozwiązać problem trudnego suszenia łatwo utleniających się materiałów w produkcji surowców.Technologia ta wykorzystuje odporność na utlenianie azotu.Popraw jakość suchej produkcji łatwo utleniających się materiałów;



2.1.2.3 Może rozwiązać problem zanieczyszczenia toksycznymi gazami w produkcji niektórych surowców, a niektóre materiały lub rozpuszczalniki będą wytwarzać toksyczne gazy po zgazowaniu.Ta technologia sprawi, że te toksyczne gazy powstające w systemie zostaną uszczelnione i zebrane w kolejnym procesie w celu zmniejszenia zanieczyszczenia środowiska, co sprzyja ochronie środowiska.



2.1.3 Zastosowanie technologii natrysku i odzysku rozpuszczalników w celu uzyskania lepszych efektów uzysku, oszczędności energii i ochrony środowiska



W porównaniu z tradycyjnym otwartym systemem suszenia rozpyłowego, przeciwwybuchowy odśrodkowy system suszenia rozpyłowego w cyklu zamkniętym nie tylko stosuje technologię cyklu zamkniętego, ale także organicznie stosuje w nim technologię natryskiwania i odzyskiwania rozpuszczalników.Odpowiedź jest najbardziej zaniepokojona przez ludzi Koncepcja poprawy wydajności, oszczędności energii i ochrony środowiska jest również praktycznym aspektem jej technologii stosowanej do produkcji przemysłu farmaceutycznego.Te dwie technologie to mycie natryskowe mokrego nośnika ciepła po oddzieleniu ciała stałego od gazu, a następnie zbieranie drobnych materiałów przyczepionych do mokrego nośnika ciepła w celu poprawy wydajności materiału.Jednocześnie odgrywa również rolę myjącą w następnym procesie odzyskiwania skondensowanego rozpuszczalnika w celu poprawy czystości odzyskanego rozpuszczalnika (efektywna zawartość rozpuszczalnika wynosi 99,9%), aby ułatwić ponowne użycie odzyskanego rozpuszczalnika i zaoszczędzić energię.Ponadto te dwie technologie mogą również zawracać lotne rozpuszczalniki, osiągając cel ochrony środowiska.



2.2 Zastosowanie automatycznej skrzyni biegów różnicy ciśnień i technologii wykrywania tlenu online sprawia, że ​​system jest bezpieczniejszy, a jakość produktu lepsza.



2.2.1 Nowa koncepcja technologii automatycznej skrzyni biegów różnicy ciśnień



Tradycyjny otwarty system suszenia rozpyłowego jest operacją podciśnieniową.W oparciu o oryginalną przeciwwybuchową suszarkę rozpyłową z odpowietrznikiem bezpieczeństwa, firma zaprojektowała przeciwwybuchowy odśrodkowy system suszenia rozpyłowego z zamkniętym obiegiem jako nadciśnieniowy obieg gazu obojętnego i zastosował go Oprócz technologii automatycznej skrzyni biegów różnicy ciśnień, ta technologia jest rzadko stosowana w tym systemie w Chinach.Przeciwwybuchowy odśrodkowy system suszenia rozpyłowego z zamkniętym cyklem ma ciśnienie robocze 0,1 MPa i ma charakterystykę normalnej pracy pod ciśnieniem.Po pierwsze, sam zbiornik i rurociąg mają wyższy współczynnik bezpieczeństwa;po drugie, nadciśnienie może lepiej kontrolować przepływ azotu i innych gazów obojętnych w systemie.Technologia automatycznej skrzyni biegów różnicy ciśnień może zapewnić: gdy ciśnienie azotu zużywane przez system do suszenia jest niższe niż ciśnienie robocze 0,1 MPa, zawór ładowania azotu automatycznie otworzy się i napompuje;gdy ciśnienie osiągnie ciśnienie robocze 0,1 MPa, zawór ładowania azotu zamknie się automatycznie.Produkcja jest bezpieczniejsza.Jednocześnie sama wieża susząca jest wyposażona w urządzenie odpowietrzające wybuch, takie jak membrana przeciwwybuchowa.Gdy ciśnienie w układzie wzrośnie do 0,2 MPa, membrana przeciwwybuchowa otworzy się automatycznie i uwolni ciśnienie, aby zapewnić bezpieczeństwo sprzętu.Połączenie tych dwóch technologii może skutecznie wyeliminować ukryte zagrożenia związane z nadciśnieniem lub wybuchem, nawet jeśli w procesie suszenia występuje elektryczność statyczna generowana przez tarcie proszku lub ekspansję parowania gazu, co powoduje wzrost ciśnienia w systemie.Bezpieczeństwo urządzeń i produkcji.



2.2.2 Nowa koncepcja technologii wykrywania tlenu online



System wykorzystuje technologię wykrywania tlenu online, która nie jest dostępna w innych systemach suszenia rozpyłowego w Chinach.Jego cel jest dwojaki: po pierwsze zapobieganie nieprawidłowemu działaniu systemu suszenia rozpyłowego i powodowaniu wycieków, co może dodatkowo zapewnić bezpieczną produkcję;drugim jest zapobieganie wyciekom z wycieków.Tlen wpływa na czystość azotu, aby zapewnić, że produkt nie zostanie utleniony, aby zapewnić jakość produktu.Odśrodkowy system suszenia rozpyłowego przeciwwybuchowego w cyklu zamkniętym jest wyposażony w wykrywanie tlenu w trybie online.Urządzenie do wykrywania tlenu online może ustawić resztkową objętość tlenu w systemie na 10 ppm.Gdy objętość tlenu w systemie przekroczy ustawioną wartość, włączy się alarm dźwiękowy i świetlny, a także automatycznie odetnie zasilanie, aby pokazać, że w systemie występuje wyciek, i można podjąć skuteczne działania w celu przyjęcia aplikacji.



2.3 Zastosowanie inteligentnej technologii automatycznego sterowania unowocześniło tradycyjne odśrodkowe urządzenia do suszenia rozpyłowego



Istnieje niewiele produktów, które mogą wdrożyć inteligentne sterowanie PLC w wielu domowych urządzeniach do natryskiwania odśrodkowego, tak że produkty tego rodzaju są nadal na średnim i niskim poziomie.Inteligentna technologia automatycznego sterowania jest podstawowym sposobem na ulepszenia produktów, a także jest zastosowaną nową technologią.Jedna z implikacji pomysłu.Kiedy firma opracowała ten produkt, przeciwwybuchowy odśrodkowy system suszenia rozpyłowego z zamkniętym cyklem przyjmuje kontrolę operacji programowania PLC, która może dynamicznie wyświetlać cały przebieg procesu i parametry procesu oraz może wybierać parametry procesu w menu lub ustawiać parametry zgodnie z procesem wymagania.Parametry procesu mogą być również zapisywane i drukowane.Ten produkt może uzyskać alarmy blokujące przegrzanie i nadmiar tlenu, mając jednocześnie testowanie temperatury online i automatyczną kontrolę regulacji.Te inteligentne technologie sterowania odpowiednio podkreślają oznaki nowoczesnego sprzętu, a także odzwierciedlają zrozumiałość i identyfikowalność wymagane przez cGMP.Dlatego jest to szczególna cecha tego typu urządzeń wykorzystywanych w produkcji branży farmaceutycznej, która pozwoli usprawnić zarządzanie nowoczesną produkcją farmaceutyczną.



2.4 Innowacyjna technologia zapobiegająca wyciekom uszczelnień mechanicznych skutecznie rozwiązuje problem wycieków w takich systemach.



Rozwiązanie problemu nieszczelności w domowym systemie suszenia rozpyłowego jest trudnym problemem i nie ma wielu producentów, którzy mogą mieć wpływ na ten problem.W przypadku przeciwwybuchowego odśrodkowego systemu suszenia rozpyłowego z zamkniętym cyklem kluczem jest brak wycieków.W celu uzyskania bezpiecznej produkcji szczególnie ważne jest, aby system suszenia nie przeciekał.Z tego powodu firma stosuje wysoce precyzyjną technologię uszczelnień mechanicznych na połączeniu kołnierza i rurociągu.Przyjęty kołnierz łączący przyjmuje proces szlifowania oraz tradycyjny proces skrobania i szlifowania, aby zapewnić dopasowanie powierzchni styku kołnierza.Stopień wynosi ponad 95%.Wśród nich proces spawania kołnierzy jest tworzony, aby spawanie kołnierza nie było zdeformowane, a równoległość po spawaniu osiąga 100%.Dzięki zastosowaniu precyzyjnej technologii przetwarzania skutecznie zapewnia szczelność całego systemu suszenia.



Krótka analiza bezpieczeństwa przeciwwybuchowego przeciwwybuchowego systemu odśrodkowej suszarki rozpyłowej w obiegu zamkniętym



W produkcji przemysłu farmaceutycznego i chemicznego często występuje wiele rozpuszczalników organicznych.Gdy niektóre lotne roztwory organiczne o wysokim stężeniu zostaną użyte do suszenia rozpyłowego lub suszenia rozpyłowego niektórych łatwo utleniających się materiałów, proces suszenia będzie wiązał się z bardzo dużym ryzykiem, takim jak ulatnianie się.Gazy seksualne lub roztwory organiczne bardzo łatwo eksplodują w powietrzu, powodując uszkodzenie samego sprzętu lub obrażenia operatora.W celu zapewnienia bezpieczeństwa pracy i produkcji sprzętu przeciwwybuchowa odśrodkowa suszarka rozpyłowa z zamkniętym cyklem opracowana przez Pioneer Drying Equipment Co., Ltd. jest oparta na całkowicie zamkniętej podstawie i jest wyposażona w membrany odpowietrzające, otwory przeciwwybuchowe i wykrywania nacisku na ciało, może to skutecznie ograniczyć występowanie powyższego zjawiska i chronić bezpieczeństwo osobiste oraz bezpieczną pracę sprzętu.



(1) Projekt procesu systemu urządzenia jest całkowicie zamknięty, aby spełnić podstawowe wymagania typu przeciwwybuchowego, a jego bezpieczeństwo jest gwarantowane dzięki całkowicie zamkniętej konstrukcji.Materiał pracuje w środowisku w pełni hermetycznym, a układ nie wykazuje wycieków pod ciśnieniem 0,5 MPa, a materiał nie ma bezpośredniego kontaktu z powietrzem, zapewniając bezpieczeństwo sprzętu i personelu.



(2) Tarcze odpowietrzające wybuch są również rozmieszczone na głównym korpusie i kluczowych częściach sprzętu, aby zapewnić bezpieczeństwo działania sprzętu w systemie i konstrukcji.Należy zauważyć, że nie ma urządzenia odpowietrzającego dla instalacji z lotnymi, toksycznymi i szkodliwymi gazami.



(3) Wiele suszarek rozpyłowych w Chinach nie ma funkcji przeciwwybuchowej, a większość z nich to systemy otwarte, co powoduje, że zakres ich zastosowania jest bardzo wąski, a wartość użytkowa sprzętu nie jest wysoka.Na przykład suszenie katalizatorów w przemyśle chemicznym (większość katalizatorów zawiera lotne gazy, takie jak alkohol) wymaga w dużej mierze urządzeń przeciwwybuchowych i zamkniętej konstrukcji.Rozpuszczalniki można poddać obróbce wtórnej, podczas gdy gaz obojętny jest używany jako nośnik suszenia, aby zapewnić, że materiały działają. Czas nie jest utleniany, klasyczne i praktyczne metody kontroli, parametry procesu mogą być dowolne.Dlatego odśrodkowa suszarnia rozpyłowa przeciwwybuchowa z zamkniętym obiegiem może być wyposażona w kompletne i kompletne urządzenia alarmowe zapewniające spokój podczas pracy urządzeń, co nie tylko obniża koszty, ale także zapewnia bezpieczeństwo systemu.



Cechy i zastosowania przeciwwybuchowego sprayu odśrodkowego o obiegu zamkniętym suszarka



4.1 Główne cechy odśrodkowej suszarki rozpyłowej przeciwwybuchowej z zamkniętym cyklem

(1) Połączenie każdego rurociągu systemu zamkniętego przyjmuje unikalną strukturę uszczelniającą, która ma dobrą szczelność, co może zapewnić, że system nie ma wycieków pod ciśnieniem 0,5 MPa i ma wysoką sprawność cieplną;



(2) Wykorzystując obojętny gazowy azot jako środek suszący, jest antywirusowy, przeciwutleniający i przeciwwybuchowy.Gaz może być ponownie użyty po zwilżeniu i osuszeniu;



(3) System jest wyposażony w system skraplania i system odzyskiwania rozpuszczalnika płynnego materiału suszącego, dzięki czemu rozpuszczalnik w płynnym materiale suszącym może zostać poddany recyklingowi poprzez obróbkę wtórną, a materiał można suszyć w stanie zamkniętym i środowisko azotu w stanie gorącym (usunięcie rozpuszczalnika) i odzyskanie rozpuszczalnika przez skraplacz, bezpieczeństwo całej maszyny jest wysokie.Jednocześnie sprzęt jest w pełni zamkniętą konstrukcją, a wskaźnik odzysku materiału jest wysoki.Wysoka wydajność tego systemu urządzeń nie jest osiągana przez inne typy suszarni.Główne wskaźniki techniczne: wskaźnik odzysku suchego proszku ≥95%, pozostałości rozpuszczalnika produktu ≤2%, co znacznie obniża koszty produkcji;



(4) Szybkość suszenia jest bardzo szybka.Po rozpyleniu cieczy materiałowej powierzchnia zwiększa się.W przepływie powietrza o wysokiej temperaturze 95% -98% wody może zostać natychmiast odparowane, a czas suszenia zwykle zajmuje tylko około 5-40 sekund;



(5) Suszenie rozpyłowe jest zwykle stosowane do przetwarzania roztworów o zawartości wilgoci 40%-60%.Jednorazowo można go wysuszyć na produkty w proszku.Większości produktów nie trzeba rozdrabniać i przesiewać po wysuszeniu, co skraca proces produkcyjny i upraszcza proces produkcyjny.Jednocześnie produkt charakteryzuje się dobrą dyspergowalnością, płynnością i rozpuszczalnością.Ponieważ proces suszenia odbywa się na powietrzu, produkt instynktownie zachowuje kulisty kształt podobny do fazy kropelkowej i charakteryzuje się dobrą płynnością.



(6) Sprzęt jest wyposażony w urządzenie do testowania ciśnienia w systemie online, urządzenie do wykrywania i kontroli stężenia tlenu w trybie online oraz urządzenie czyszczące na miejscu;



(7) System sterowania sprzętem przyjmuje interfejs człowiek-maszyna, a mianowicie sterowanie PLC + ekranem dotykowym, a schemat blokowy procesu jest wyświetlany dynamicznie.Wielkość cząstek, gęstość nasypowa i wilgotność produktu mieszczą się w pewnym zakresie i można je regulować, zmieniając warunki pracy, co jest wygodniejsze do kontrolowania.



(8) Używając gazu obojętnego jako środka suszącego, medium można poddać recyklingowi, więc sprawność cieplna jest wysoka, a ciepło w gazach spalinowych można odzyskać w dużej ilości przez wymiennik ciepła;



(9) Może wykonywać operacje suszenia w niskiej temperaturze poniżej 100 ℃, odpowiednie dla materiałów szczególnie wrażliwych na temperaturę;



(10) Łatwo jest zrealizować operację aseptyczną i bezpyłową oraz osiągnąć niski poziom zanieczyszczeń i produkcję wolną od zanieczyszczeń.



(11) Urządzenie dezodoryzujące można pominąć.



4.2 Zastosowanie odśrodkowej suszarki rozpyłowej przeciwwybuchowej w cyklu zamkniętym



Przeciwwybuchowa odśrodkowa suszarka rozpyłowa z zamkniętym cyklem, opracowana przez Jiangsu Xiandao Drying Technology Co., Ltd., może być stosowana do suszenia rozpyłowego wymaganego przez następujące aspekty:



(1) Wilgoć w materiale jest podzielona na rozpuszczalniki organiczne i musi zostać odzyskana;



(2) Istnieje pewne niebezpieczeństwo poparzenia lub wybuchu, gdy rozpuszczalnik zawarty w ciele stałym wejdzie w kontakt z powietrzem;



(3) Podczas procesu suszenia ciało stałe łatwo utlenia się w kontakcie z tlenem;



(4) Zapobiegaj wnikaniu bakterii podczas suszenia;



(5) Po wyschnięciu wydzielają się specyficzne zapachy lub uwalnianie toksycznych składników zanieczyszcza środowisko;



Podsumowanie doskonałej wydajności odśrodkowej suszarki rozpyłowej przeciwwybuchowej w cyklu zamkniętym



Ta instalacja jest nie tylko bezpieczna i niezawodna w odzyskiwaniu rozpuszczalników, ale także eliminuje niebezpieczeństwo wybuchu i spalania.Jednocześnie sprzęt jest wyposażony w automatyczny system napełniania azotem i system wykrywania ciśnienia w systemie, aby zachować równowagę systemu i uniknąć niebezpieczeństwa wybuchu gazu.Z praktyki i teorii produkcji operacyjnej możemy uzyskać:



(1) Przeciwwybuchowa odśrodkowa suszarka rozpyłowa z zamkniętym cyklem łączy w sobie nowe koncepcje przeciwwybuchowości, bezpieczeństwa, ochrony środowiska i oszczędności energii w oparciu o cykl zamknięty, co wnosi nową żywotność do tradycyjnej odśrodkowej suszarki rozpyłowej i rozszerza jej zakres zastosowania;



(2) Przeciwwybuchowa odśrodkowa suszarka rozpyłowa z zamkniętym cyklem wykorzystuje koncepcję systemu do wprowadzenia innowacji w zakresie uszczelnienia mechanicznego i technologii zapobiegającej wyciekom, co skutecznie rozwiązuje problem wycieków tego typu systemu i nadaje sprzętowi do suszenia rozpyłowego koncepcję wysokiej wydajność i typ zamknięty.Spełnia również wymagania kontroli zapylenia i fabryki farmaceutycznej GMP;



(3) Zastosowanie automatycznej skrzyni biegów różnicy ciśnień i technologii wykrywania tlenu online sprawia, że ​​system jest bezpieczniejszy, a jakość produktu lepsza;



(4) Zastosowanie inteligentnej technologii automatycznego sterowania zmodernizowało tradycyjne odśrodkowe urządzenia do suszenia rozpyłowego;



(5) Wyposażenie odśrodkowej suszarki rozpyłowej przeciwwybuchowej z zamkniętym cyklem jest proste w obsłudze, sterowanie pracą PLC i dynamiczny wyświetlacz schematu blokowego procesu, który jest bardziej odpowiedni dla nowoczesnych wymagań high-tech



Schemat blokowy procesu:





6.1Schemat przepływu animacji



Wyświetlanie fizycznych zdjęć rośliny:



Zakres zastosowań Produktu

1. Ceramika nietlenkowa (AlN, Si3N4 itp.), proszki metali twardych, mierniki akumulatorów o wysokiej wydajności itp.

2. Materiał aromatyzujący, produkty zdrowotne.

3. Produkt leczniczy, witamina, leki ekologiczne.

4. Żywica syntetyczna, wosk parafinowy.

W dziedzinie zastosowań węglików wszystkie suszarki rozpyłowe o obiegu zamkniętym do produkcji węglików (proszków metali twardych) są wstępnie montowane i testowane ciśnieniowo przed wysyłką.
