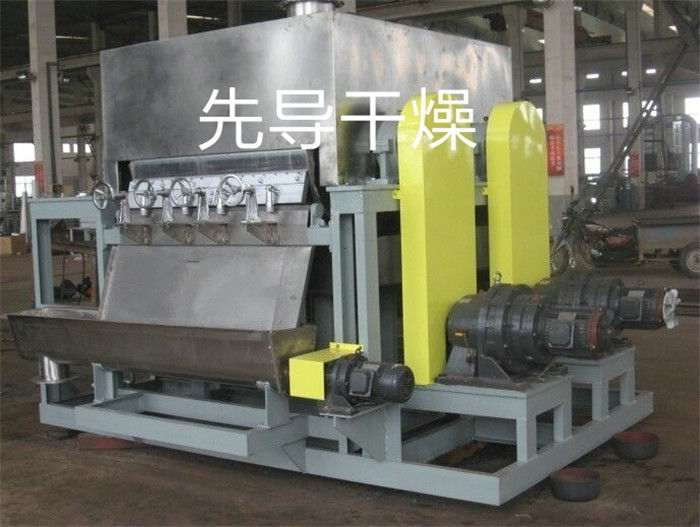

Wysokowydajna termiczna suszarka bębnowa HG 1,12 m2

opis produktu

H.SERIA G. BĘBEN SUSZARKA/UPADEK SUSZARKA/ CYLINDRER SUSZARKA / FLAKER ZE SKROBAKIEM

Zakres aplikacji

Nadaje się do suszenia płynnych surowców lub gęstej cieczy w przemyśle chemicznym, farbiarskim, farmaceutycznym, spożywczym, metalurgicznym i tak dalej.

Szczegóły Produktu:

Specyfikacja techniczna:

Uwagi:

Nasza firma produkuje dwie kategorie suszarek bębnowych: jednocylindrowe i dwuwalcowe.Na życzenie klienta możemy również zaprojektować suszarnię dwucylindrową z górnym podajnikiem materiału.

Produkt przedmowa:

Suszarka bębnowa serii HG (płatkownica) to rodzaj obrotowego urządzenia do ciągłego suszenia z wewnętrznym ogrzewaniem w stylu przewodzącym.Folia materiałowa o określonej grubości przyczepia się do bębna ze zbiornika cieczy materiału pod bębnem.Ciepło jest przenoszone na wewnętrzną ścianę cylindra przez rury, a następnie na ścianę zewnętrzną i do folii materiałowej, aby odparować wilgoć z filmu materiału i wysuszyć materiał.Wysuszone produkty są następnie zeskrobywane przez ostrze zamocowane na powierzchni cylindra, spadają na spiralny przenośnik pod ostrzem i są transportowane, zbierane i pakowane.

Zasady pracy:

Suszarka bębnowa jest rodzajem urządzenia do ciągłego suszenia poprzez ogrzewanie z płaszczem parowym.Obrotowy korpus cylindra jest przymocowany do określonej grubości folii ciekłego surowca przez zbiornik materiału umieszczony w dolnej części.Ciepło jawne (para) jest przepuszczane przez rury do wewnętrznej i zewnętrznej ściany korpusów bębna, a następnie jest kierowane do ciekłej folii surowca, dzięki czemu wilgoć surowca jest szybko odparowywana i zachodzi reakcja pasty .Dzięki ciągłemu obrotowi korpusów bębna, ostatecznie materiał jest całkowicie suszony i proces wklejania jest zakończony.

Całkowicie wysuszone produkty są zeskrobywane z obracającego się cylindra za pomocą zgarniaczy zainstalowanych w powierzchniach korpusu bębnów, a następnie zbierane w przenośniku ślimakowym na dnie zgarniaczy.Na końcu rozładunku przenośnika ślimakowego jest ustawione urządzenie kruszące.Po rozdrobnieniu i płatkowaniu produkty należy

przenoszone do pomieszczenia czystego w celu ważenia i pakowania.Na tym etapie kończy się proces suszenia i wklejania.

funkcje

1. Wysoka sprawność cieplna. Zasada wymiany ciepła w suszarce cylindrycznej polega na przewodzeniu ciepła, którego kierowanie zachowuje identyczne w całym cyklu pracy. Oprócz odprowadzania ciepła pokrywy czołowej i strat promieniowania, całe ciepło może być wykorzystane do odparowania mokrych materiałów ścianki cylindra Sprawność cieplna może osiągnąć 80% -90%.

2. Duża elastyczność pracy i szerokie zastosowanie. Możliwość regulacji różnych współczynników suszenia suszarki bębnowej, takich jak gęstość podawanych materiałów / grubość warstwy materiału, temperatura czynnika grzewczego, prędkość obrotowa cylindra itp., Które mogą zmieniać prędkość suszenia suszarki bębnowej, ponieważ czynniki te nie są ze sobą powiązane, zapewnia to dużą wygodę suszenia i umożliwia suszenie różnych materiałów oraz spełnianie różnych wymagań produkcyjnych.

3. Krótki czas suszenia. Czas schnięcia materiałów wynosi zwykle od 10 do 15 sekund, więc jest odpowiedni dla materiałów wrażliwych na ciepło. Może być również używany w warunkach niższego ciśnienia, jeśli zostanie umieszczony w próżni.

4. Szybka szybkość schnięcia. Ponieważ warstwa materiałów powlekanych na ściance cylindra jest bardzo cienka. Zwykle grubość wynosi od 0,3 do 1,5 mm, a kierunki przenikania ciepła i masy są identyczne, siła parowania na powierzchni folii może utrzymuj 30-70kg.H2o / m2

Wymagania dotyczące suszarki bębnowej / bębnowej / cylindrycznej ze skrobakiem

Mając na uwadze specyficzną sytuację przedsiębiorstwa, do projektu firmy naszego klienta stawiamy następujące wymagania:

1. Konieczne jest zainstalowanie urządzenia odpylającego i usuwającego zapachy (plus mokrego skrubera);

2. Do wlotu powietrza nie są dodawane żadne filtry o pierwotnej i średniej wydajności;

3. Palnik wybrane produkty włoskiej marki Riyadh;

4. być wyposażony w urządzenie do podawania materiału (z wykorzystaniem przenośnika ślimakowego);

5. Stal kotłowa jest używana jako część spalania, stal nierdzewna jest używana jako część stykająca się z głowicą maszyny i bębnem, a stal węglowa może być używana do innych części;

6. Butla jest zaprojektowana zgodnie ze specyficznymi wymaganiami klienta (np. 1,4 * 14m itp.);

7. Dodać urządzenie do kruszenia i mieszania wewnątrz, aby zapobiec zbrylaniu się materiałów (wał przelotowy);

8. Kruszarkę dystrybucyjną należy zainstalować w miejscu, w którym materiał jest wprowadzany do urządzenia przez przenośnik ślimakowy, gdyż zgniata materiał sypki w paski w celu łatwego suszenia.

9. Sprzęt posiada podstawę i palnik.

10. Nasza firma zapewnia tylko fundament sprzętowy, który jest odpowiedzialny za podłączenie prądu i wody do zakładu.

Schemat blokowy:

Szkic konstrukcji suszarki bębnowej:

Z jego cechy można go podzielić na dwa typy: pojedynczy cylinder i podwójny cylinder.W przeciwnym razie można go również podzielić na dwa typy w zależności od ciśnienia roboczego: normalne ciśnienie i typ dekompresyjny.
