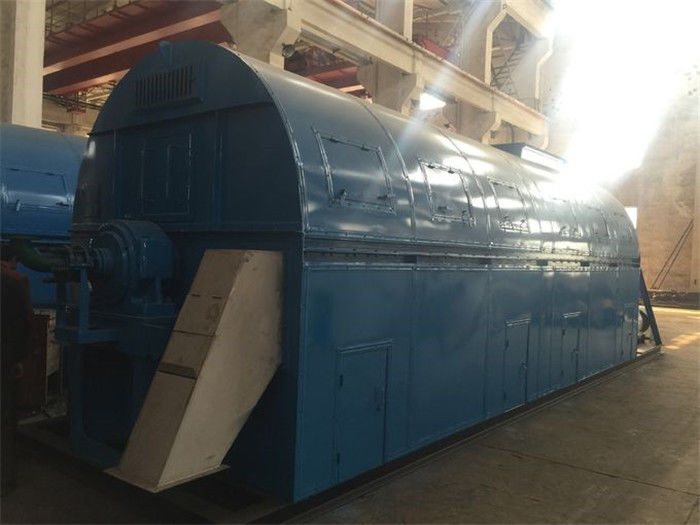

10kg / h 3,3m2 Suszarka przewodowa rurowa GZG

opis produktu

Suszarka do wiązek rur

Opis ogólny:

• Suszarka wiązek rur działa w trybie przewodzenia do suszenia.Ogrzewany i suszony produkt styka się tylko z rurami ogrzewanymi parą, a nie bezpośrednio z parą.Wiązki rur działają na zasadzie przeciwprądu (tzn. Para przepływa w kierunku przeciwnym do kierunku przepływu materiału).Suszarki rurowe są projektowane z uwzględnieniem charakterystyki przepływu mokrego i suchego produktu, tendencji do tworzenia się grudek i wrażliwości termicznej materiału w stanie suchym.
• W suszarce wiązek rur rury są rozmieszczone obwodowo na wewnętrznym obrzeżu obracającej się osłony.Cały zespół płaszcza i rur jest wsparty na oponach / rolkach i napędzany przez odpowiednią przekładnię zębatą.Mokry materiał podawany jest podawany przez dyszę wlotową materiału zainstalowaną na jednym końcu płaszcza suszarki.Ta mokra pasza jest podawana przez podajnik ślimakowy.Podawanie materiału paszowego na rury za pomocą noży podnoszących, które są zamontowane na obracającej się osłonie.Para dostaje się do rur przez złącze obrotowe zamontowane na końcu płaszcza, na którym jest wyładunek materiału.Materiał wysycha i jest usuwany z otworów wyładowczych na skorupie.Opary są usuwane z końcówki zasilającej za pomocą dmuchawy ssącej po oddzieleniu miałów w separatorze cyklonowym.Zapewnia się odpowiednie uszczelnienie, aby zapobiec wyciekom powietrza i stratom produktu.
• Wiązka rur jest obracana wewnątrz stacjonarnej izolowanej obudowy.Para jest przepuszczana przez jeden koniec wiązki rur w celu suszenia, a kondensat jest usuwany z drugiego końca.Mokry materiał do suszenia Materiał przeznaczony do suszenia jest podawany z jednej strony do obudowy stacjonarnej suszarki z dyszy podającej.Materiał jest podnoszony i spuszczany na rury za pomocą noży do podnoszenia znajdujących się na obrzeżach wiązki rur.Materiał wysycha przez przewodzenie ciepła i jest odprowadzany z drugiego końca.

Parametry techniczne:

Szczegóły Produktu:

Cechy solZSuszarka do rur serii G. :

Suszarka wiązek rurowych serii GZG (suszarka wiązek rur) jest pośrednio ogrzewaną, kontaktową maszyną suszącą, która może pracować zarówno z przepływem równoległym, jak i przeciwprądowym.Jest niezwykle ekonomiczny i praktyczny.Spośród wszystkich rodzajów suszarek ma najniższy pobór mocy i zużycie ciepła.Odparowanie 1 kg wody zużywa tylko 1,5 do 2 kg pary, czyli tylko 50% zużycia suszarki fluidyzacyjnej.Suszenie jednej tony sfermentowanej trawy w proszku zużywa 15 kW / h, tylko 25% w porównaniu ze złożem fluidalnym.Zarówno zużycie energii elektrycznej, jak i zużycie pary osiągają zaawansowany poziom produktów tego samego rodzaju.Materiały o dużej zawartości wody można suszyć, elastyczność suszenia jest szeroka.Czas schnięcia można dostosować do właściwości materiałów i wymagań dotyczących wilgoci.Może to być praca ciągła o wysokiej automatyzacji lub praca przerywana dla specjalnego procesu technicznego.Maszyna ma mniej akcesoriów, kompaktowy proces techniczny i zajmuje niewielką powierzchnię, poza tym jest łatwa w montażu.

Opis konstrukcji i materiału wyposażenia

• Punkt zasilania i rozładunku można określić na podstawie wymagań klienta lub przetwarzania.
• System wyciągowy wykorzystuje górny plan zasysania powietrza, powietrze wywiewane będzie wpływać do separatora cyklonowego powietrza odpylającego (oddzielny zakup) pod podciśnieniem, a wylot wylotu powietrza może zapewnić, że nie ma odprowadzanego pyłu.
• Zewnętrzne zabezpieczenie termiczne & = 50 mm bawełny kamiennej.
• W dolnym cylindrze rury w wiązce zastosowano płytę ze stali nierdzewnej o średnicy & = 4 mm, w górnym cylindrze zastosowano płytę ze stali nierdzewnej o grubości & = 3 mm;płyta odgradzająca wykorzystuje stal nierdzewną & = 3 mm;rura grzewcza wykorzystuje rurę do krakowania ropy naftowej GB9948 / 20 #;pozostałe wykorzystują stal węglową.
• połączenie między rurą a płytą rurową wykorzystuje rurkę rozprężną, aby zapewnić wytrzymałość połączenia i przedłużyć żywotność.

Ogólny opis na bezpieczeństwo

W przypadku nieprawidłowego działania lub awarii sprzętu należy podjąć niezbędne środki ochronne, aby zapewnić, że sprzęt i produkty pozostaną w bezpiecznym stanie.Zapewnij następujące udogodnienia w celu zapewnienia bezpieczeństwa personelu, produktów i sprzętu:

A) Właściwe wykrywanie błędów i powiadamianie o alarmach

- Przetwornik ciśnienia gazu roboczego: urządzenie nie uruchamia się lub rozpylacz nie może rozpylać, gdy ciśnienie gazu jest zbyt niskie.(opcjonalny)

- Przetwornik ciśnienia w zbiorniku: gdy nadciśnienie w zbiorniku przekroczy ustawioną wartość, zawory wlotowe i wylotowe zamkną się automatycznie, aby zapewnić bezpieczeństwo operatora i pomieszczenia.(opcjonalny)

- Przetworniki ciśnienia dla każdej poduszki powietrznej w urządzeniu (ograniczone do urządzenia uszczelniającego poduszkę powietrzną, jeśli to konieczne): gdy ciśnienie powietrza w każdym uszczelnieniu poduszki powietrznej w urządzeniu jest zbyt niskie lub wystąpi wyciek, urządzenie nie będzie mogło się uruchomić, zaalarmować lub zatrzymać.(opcjonalny)

- Przetwornik prądu i napięcia: gdy prąd i napięcie są zbyt wysokie lub zbyt niskie podczas pracy urządzenia, operator zostanie powiadomiony o zatrzymaniu maszyny w celu wykrycia lub automatycznego wyłączenia.(opcjonalny)

B) Znak ostrzegawczy hosta / zestawu głównego

- ostrzeżenia dla wszystkich gorących / głównych powierzchni zestawu.

- znaki ostrzegawcze przedstawiono poniżej:

- wszystkie obracające się części powinny być odpowiednio uszczelnione.

C) Przycisk zatrzymania awaryjnego powinien znajdować się w miejscu dostępnym dla operatora

- Przycisk zatrzymania awaryjnego jest ustawiony na ekranie operacyjnym interfejsu człowiek-maszyna, który jest łatwy w obsłudze.

D) Hałas w odległości 1 m od urządzenia jest poniżej 75 db.

- Po odizolowaniu źródła hałasu hałas urządzenia może być mniejszy niż 75 dB.

E) Ustaw dobre urządzenie uziemiające w każdym miejscu izolacji sprzętu, aby lepiej wyeliminować elektryczność statyczną generowaną podczas pracy sprzętu.

F) Awaria zasilania i przywracanie

- W przypadku awarii zasilania, w celu ochrony operatora, samego sprzętu i produktu, urządzenie jest w stanie zatrzymania.

- Konieczna jest interwencja człowieka w celu ponownego uruchomienia zasilania, a sprzęt nie może działać automatycznie zgodnie z wymaganiami GMP po przywróceniu zasilania.

Aplikacje:

1. Suszarka nadaje się do suszenia materiałów sypkich, np. Proszku, ziaren i plastrów bez dużych cząstek.

2. Zastosowanie w przemyśle chemicznym, spożywczym, paszowym i innych branżach, na przykład: fabryka skrobi, fabryka pasz, fabryka przetwórstwa mięsnego, fabryka wina, fabryka piwa i tak dalej.

Cechy materiału

Schemat blokowy:

1. wlot materiału

2. urządzenie napędowe

3. złącze parowe

4. powłoka zewnętrzna

5. otwór wydechowy

6. fundament

7. element wewnętrzny rozgałęzienia fajki

8. wylot materiału

9. złącze wylotu pary
