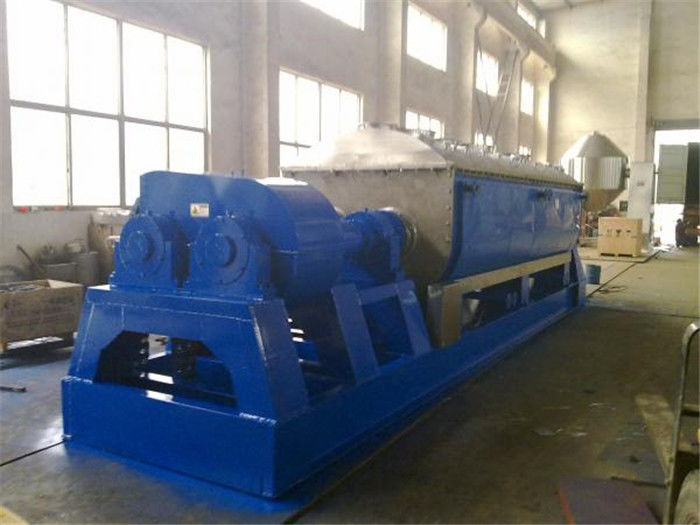

Ogrzewanie wysokoprężne KJG Hollow Paddle 20 obr./min Suszarka kondukcyjna

opis produktu

Suszarka łopatkowa serii KJG (suszarka z wirnikiem pustym) (suszarka łopatkowa)

Generał Opis

Stosowany do suszenia lub schładzania pasty, cząstek, proszku i szlamu w stanie materiału, przeprowadza proces suszenia, chłodzenia, podgrzewania, sterylizacji, przereagowania i spalania w niskiej temperaturze.Specjalne ostrze do mieszania i przenoszenia ciepła zapewnia wysoką wydajność przenoszenia ciepła i zapewnia funkcję samooczyszczania.Specjalne ostrze mieszające i przenoszące ciepło w kształcie klina ma wysoką wydajność grzewczą i funkcję samooczyszczania powierzchni przenoszącej ciepło.

Wydrążone ostrza w kształcie klina są skoncentrowane na wydrążonym wale.Media cieplne przepływają przez ostrze z wału drążonego.Powierzchnia wymiany ciepła w efektywnej objętości jest bardzo duża.Zakres temperatur czynnika grzewczego wynosi od -40 ℃ do 320 ℃.Może to być para lub stan ciekły, taki jak para, olej termalny itp. Ogrzewanie pośrednie, nie ma ciepła przenoszonego przez powietrze.Całe ciepło jest wykorzystywane do suszenia materiału z wyjątkiem utraty warstw izolacji cieplnej.Powierzchnia ostrza w kształcie klina posiada funkcję samooczyszczania.Względne ruchy cząstek produktu i powierzchnia w kształcie klina wpływają na działanie czyszczące, może to oczyścić materiał przymocowany do powierzchni w kształcie klina, tak aby zachować czystość powierzchni wymiany ciepła podczas pracy.Obudowa suszarki z wydrążonymi ostrzami ma kształt litery Ω, a 2 lub 4 elementy wydrążonego wału mieszającego są zwykle wyposażone w osłonę.Aby uniknąć wycieku materiału lub zbierania oparów rozpuszczalnika, ze skorupą jest uszczelniona pokrywa zacisków i pokrywa górna.Otwór wylotowy jest wyposażony w płytkę blokującą, aby zapewnić wysokość poziomu materiału, dzięki czemu powierzchnia wymiany ciepła jest w pełni pokryta materiałem i w pełni pokazuje udział powierzchni. Media przenoszące ciepło przepływają przez złącze obrotowe, powłokę płaszcza i puste mieszanie wał.Aby zapewnić najlepszy efekt przenoszenia, pusty wałek mieszający przyjmuje inną strukturę wewnętrzną zgodnie z różnymi mediami grzewczymi.

Szczegóły Produktu

Parametr techniczny

Nr ref.Lista charakterystycznych parametrów

Uwaga: niektóre parametry są dostosowane i zależą od rzeczywistego projektu.

Zasada działania:

Powierzchnie wymiany ciepła suszarki z łopatkami wydrążonymi obejmowały łopatkę, wałek mieszający i powierzchnię ściany.A obszar wymiany ciepła łopatki stanowi zdecydowaną większość, więc konstrukcja urządzenia jest zwarta, a obszar wymiany ciepła jednostki objętości jest duży.Mieszanie i mieszanie powoduje gwałtowne obracanie się materiału, dzięki czemu materiał może uzyskać wysoki współczynnik przenikania ciepła, zajmowana powierzchnia i przestrzeń są małe, a koszty inwestycyjne zakładu są oszczędne.Ponieważ konstrukcja łopatki jest wyjątkowa, w tym okresie materiał będzie być wytłaczane i rozluźniane, wzmocnione suszeniem.Współczynnik obciążenia komory suszenia jest wysoki, może wynosić 80 ~ 90%, czas suszenia można regulować w zakresie od kilku minut do kilku godzin poprzez regulację prędkości podawania, prędkości obrotowej wału mieszającego i współczynnika obciążenia.Od portu zasilającego do portu wyładowczego ruch materiału jest w zasadzie ruchem tłoka.Jego rozkład czasu przebywania jest wąski, dzięki czemu wilgotność produktu jest jednolita.Łopatka na wale mieszadła ma określony kąt osiowy, dzięki czemu może suszyć materiał w sposób ciągły.

Struktura wyposażenia:

Weźmy na przykład typ dwuwałowy, aby wprowadzić strukturę (suszarki łopatkowe obejmują jednowałowe, dwuwałowe i czterowałowe).Składa się ze skorupy w kształcie litery W z płaszczem, górnej pokrywy, dwóch wydrążonych wałów z łopatkami, dwóch pokryw końcowych, złącza obrotowego, elastycznego mechanizmu transmisji rur metalowych, który obejmuje koła zębate i koło łańcuchowe itp.

Rdzenie urządzenia to dwa drążone wały i wydrążone łopatki przyspawane do wałów.Wiosło ma kształt klina, półokrągły, wydrążony, wewnątrz może być wprowadzany czynnik grzewczy.Oprócz funkcji mieszania pełni również funkcję urządzenia przenoszącego ciepło.Dwie główne powierzchnie wymiany ciepła łopatek to powierzchnia nachylona.Gdy materiał styka się z powierzchnią zbocza, granulki będą ześlizgiwać się z powierzchni zbocza wraz z obrotami łopatki.Dzięki temu wymiana ciepła jest odnawiana w sposób ciągły, dzięki czemu transfer ciepła jest wzmocniony.Na trójkątnym dnie łopatki znajduje się skrobak, który może zamiatać materiał, który osadza się na dnie, dzięki czemu można uniknąć martwego kąta.

Istnieje kilka urządzeń do dystrybucji łopatki i rozmiarów każdej części, a na obszarze karmienia, obszarze suszenia i obszarze rozładunku znajdują się nie tylko łopatki, ale także jednostka uzupełniająca, która może zapewnić stabilną pracę maszyny i suchość jednolicie.Ponadto można regulować czas przebywania.

ZAzastosowanie

Suszarnia łopatkowa jest z powodzeniem stosowana w przemyśle spożywczym, chemicznym, petrochemicznym, barwniku, szlamach przemysłowych itp. Charakterystyka wymiany ciepła, chłodzenia, mieszania pozwala na wykonywanie przez urządzenie następujących operacji jednostkowych: kalcynacja (niska temperatura), chłodzenie, suszenie (rozpuszczalnik) odzysk), ogrzewanie (topienie), reakcja i sterylizacja.Łopatki mieszające są jednocześnie powierzchniami wymiany ciepła, a to powoduje, że powierzchnia wymiany ciepła w objętości jednostki wzrasta, skracając czas przetwarzania.Ostrze klina działa nie tylko na powierzchnię wymiany ciepła, ale posiada również funkcję samooczyszczania.Kompresja - funkcja mieszania ekspansji zapewnia równomierne wymieszanie materiału.Materiał porusza się wzdłuż osi w postaci „przepływu tłokowego”, aw przedziale osiowym temperatura materiału, wilgotność i gradient zmieszania są bardzo małe.
1. Jako czynnik grzewczy stosowany jest olej termoprzewodzący, suszarka łopatkowa przeprowadza kalcynację w niskiej temperaturze.Takich jak: dwuwodny siarczan wapnia (CaSO4 2 H2O), kalcynowany do dwuwodnego siarczanu wapnia z 1/2 H2O (Ca SO4. 1/2 H2O).Wodorowęglan sodu (NaHCO3) jest kalcynowany do sody kalcynowanej (Na2 CO3) itp.
2. Przy wpompowanym medium chłodzącym, takim jak woda, solanka chłodząca itp., Suszarka łopatkowa może być używana do chłodzenia.Takich jak: łopatkowa chłodnica alkaliczna stosowana w przemyśle węglanu sodu zastąpiła staromodną chłodnicę alkaliczną chłodzoną powietrzem, oszczędzając energię i urządzenie do uzdatniania gazu końcowego, zmniejszając koszty eksploatacji.Może być również stosowany do chłodzenia dwutlenku tytanu, proszku żelazoniklu oraz różnego rodzaju materiałów proszkowych i ziarnistych.Od 1000 ℃, na jednej maszynie, materiał może być schłodzony do mniej niż 40 ℃.
3. Główne funkcje suszarki: bez użycia powietrza grzewczego, może zapewnić odzyskiwanie rozpuszczalników, zużycie energii i kontrolę środowiska w łatwym do opanowania stanie idealnym.Jest szczególnie dostosowany do materiałów, które wymagają odzyskiwania rozpuszczalnika, materiału wrażliwego na ciepło, łatwopalnego i łatwego do utlenienia.Jest szeroko stosowany w przemyśle chemicznym, petrochemicznym i przemyśle farbiarskim.
4. Równomierność temperatury, wilgotności i zmieszania w przedziale osiowym umożliwia stosowanie sprzętu do ogrzewania lub topienia lub reakcji niektórych materiałów stałych.Z powodzeniem jest stosowany w przemyśle nawozów wieloskładnikowych i skrobi modyfikowanej.Suszarkę nożową można wykorzystać do procesu sterylizacji żywności i mąki.Duży obszar ogrzewania w efektywnej objętości urządzenia może wkrótce podgrzać materiał do temperatury sterylizacji, unikając zmiany jakości materiału z powodu długiego ogrzewania.

Zakres wniosku materiałs
Przemysł petrochemiczny: proszek poliolefinowy, żywica poliwęglanowa, polietylen o wysokiej i niskiej gęstości, liniowy polietylen o niskiej gęstości, cząstki poliacetalu, nylon 6, nylon 66, nylon 12, włókno octanu celulozy, PPS, żywica allilowa, tworzywa konstrukcyjne, PVC, polialkohol winylowy, polistyren , polipropylen, poliester, poliformaldehyd i kopolimer styren - akrylonitryl oraz kopolimeryzacja etylen - propylen.
Przemysł ochrony środowiska: osady ściekowe PTA, wody szlamowe z galwanizacji, sadza kotłowa, odpady farmaceutyczne, odpady z cukrowni, odpady z fabryki proszku smakoszy, popiół lotny węglowy.
Przemysł paszowy: pozostałości sosu sojowego (odpadki), pasza na bazie kości (matrycy), ziarna gorzelnicze, piętki żywności, pozostałości jabłek, skórka pomarańczowa (skórka), mączka sojowa, pasza z kości kurczaka, mączka rybna, dodatki paszowe, szlam biologiczny.

Przemysł spożywczy: skrobia, ziarna kakaowe, niblet.

Przemysł chemiczny: węglan sodu, nawozy wieloskładnikowe NPK, kaolin, bentonit, sadza biała, kondukteks, fosfogips, utleniający florek sodu, saletra wapniowa, węglan magnezu, cyjanek sodu, kalmogstrin, siarczan baru, annalina, węglan wapnia, barwniki, sito molekularne, saponina.

Cechy

1. Zużycie ciepła przez suszarkę łopatkową jest niskie: powietrze nie oddaje ciepła z powodu ogrzewania pośredniego;nie ma warstwy izolacji cieplnej na zewnętrznej ścianie suszarki.Zużywa 1,2 kg pary do odparowania 1 kg wody w celu wysuszenia zawiesiny materiału.

2. Niski koszt inwestycji w suszarkę łopatkową: efektywna objętość jednostki ma dużą powierzchnię wymiany ciepła, dzięki czemu czas przetwarzania jest skrócony.Rozmiar sprzętu jest zmniejszony, co znacznie zmniejszy powierzchnię i przestrzeń budynku.

3. Zakres przetwarzanego materiału jest szeroki: materiał wrażliwy na ciepło i materiały poddawane obróbce w wysokiej temperaturze mogą być przetwarzane za pomocą różnych mediów grzewczych.Normalne media to: para, olej termalny, gorąca woda i zimna woda.Może to być praca ciągła lub okresowa, szeroko stosowana w wielu obszarach.

4. Zanieczyszczenie jest mniejsze: bez nanoszenia lub napowietrzania porywa się bardzo mało proszku, a zatem mniej materiału jest tracone.Odparowany rozpuszczalnik jest bardzo nieliczny, łatwy w obróbce.W przypadku materiału, który może powodować zanieczyszczenie lub odzyskanie rozpuszczalnika, można zastosować zamknięty obieg.

5. Koszt eksploatacji jest niski: 1 godzina dziennie. Operator wystarczy do normalnej pracy.Niska prędkość mieszania i rozsądna struktura, zużyta ilość jest niewielka, a opłata za utrzymanie jest niska.

6. Stabilna praca: Cząsteczki materiału w pełni stykają się z powierzchnią przenoszącą ciepło, ze względu na specjalny efekt ściskania i mieszania łopatki w kształcie klina.Gradient (lub różnica) temperatury, wilgotności i mieszanki jest bardzo mały w różnych obszarach osiowych, aby zapewnić stabilność procesu.

7. Ciepło pośrednio, materiał nie może być zanieczyszczony.

8. Prędkość obrotowa wału łopatkowego jest mała, nie spowoduje to zniszczenia kształtu i właściwości produktu.

Schemat blokowy
