Przemysł chemiczny Obrotowa suszarka kondukcyjna HZG
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | XIANDAO |
| Orzecznictwo: | CE / UL / SGS / EAC / CR – TU |
| Numer modelu: | HZG |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiation |
| Szczegóły pakowania: | Drewniana skrzynka |
| Czas dostawy: | 8 ~ 18 TYGODNI |
| Zasady płatności: | L / C, T / T |
| Możliwość Supply: | 20 zestawów miesięcznie |
|
Szczegóły informacji |
|||
| Nazwa produktu: | suszarka obrotowa | Źródło ogrzewania: | Para / elektryczność / gaz ziemny / olej napędowy / et |
|---|---|---|---|
| moc: | SUS316 / SUS304 / CARBON STEEL, ETC | Pojemność: | Dostosowane |
| Zasilacz: | Dostosowane | Gęstość: | Dostosowane |
| Model: | HZG | break: | XIANDAO |
| High Light: | Suszarka przewodowa HZG,obrotowa suszarka kondukcyjna,suszarka obrotowa HZG |
||
opis produktu
H.ZG Rotary Suszarka przewodząca (suszarka obrotowa, suszarka obrotowa, Suszenie obrotowe maszyna, obrotowy sprzęt suszący)
GenerałOpis
Przeważnie maszyna jest używana do spalania sztywnego magnetycznego tlenu Pasze sproszkowane, nadaje się również do przemysłu cementowego, metalurgicznego i chemicznego, składa się z głównego korpusu pieca i podtrzymującej rurę chłodzącą zespołu napędowego i wspierającego zestawu napędowego, układu paliwowego, sterowanie elektryczne zestaw powietrza wtórnego, pył odciągowy i korpus pieca rozgrzewającego itp. Urządzenie posiada funkcje takie jak: alarm przekroczenia temperatury, alarm przeładowania, automatyczna kontrola temperatury roboczej, regulacja atmosfery tlenowej w piecu itp. .
Szczegóły Produktu
| Materiał metalowy: | SUS316 / SUS304 / STAL WĘGLOWA ITP |
| Źródło ciepła: | Para / elektryczność / gaz ziemny / olej napędowy / itp .; |
| Pojemność : | Dostosowane |
| Zasilacz : | Dostosowane |
| Gęstość : | Dostosowane |
| Nazwa : | Suszarka obrotowa/ Piec obrotowy |
Parametry techniczne:
|
Spec (m) |
Zdolność produkcyjna (t / h) | Prędkość obrotowa cylindra (obr / min) | Moc silnika (kw) |
Kąt instalacji (°) |
Rozładowanie wilgoci |
| Φ1,2 × 6 ~ 10 | 1,5 ~ 4 | 1 ~ 10 | 7.5 | 3 ~ 5 | ≤5% |
| Φ1,4 × 12 ~ 18 | 2,5 ~ 6 | 1 ~ 10 | 15 | 3 ~ 5 | ≤5% |
| Φ1,8 × 12 ~ 18 | 5 ~ 12 | 1 ~ 10 | 22 | 3 ~ 5 | ≤5% |
| Φ2,0 × 12 ~ 22 | 6 ~ 15 | 1 ~ 8 | 30 | 3 ~ 5 | ≤5% |
| Φ2,4 × 15 ~ 20 | 9 ~ 20 | 1 ~ 8 | 37 | 3 ~ 5 | ≤5% |
| Φ2,8 × 20 | 20 ~ 50 | 1 ~ 8 | 55 | 3 ~ 5 | ≤5% |
| Φ3,2 × 25 | 30 ~ 80 | 1 ~ 6 | 75 | 3 ~ 5 | ≤5% |
| Φ3,8 × 30 | 40 ~ 100 | 1 ~ 6 | 90 | 3 ~ 5 | ≤5% |
| Φ4,0 × 35 | 50 ~ 120 | 1 ~ 4 | 110 | 3 ~ 5 | ≤5% |
| Φ4,6 × 40 | 65 ~ 150 | 1 ~ 4 | 132 | 3 ~ 5 | ≤5% |
| Φ5,0 × 40 | 80 ~ 200 | 1 ~ 4 | 160 | 3 ~ 5 | ≤5% |
Nr ref. Analiza istotnych parametrów technicznych procesu w rzeczywistych przypadkach aplikacji:
| Rodzaj | Sekwencja | Sekwencja | Wsteczny | Wsteczny | Ogrzewanie złożone | Ogrzewanie złożone |
| Typ materiału | Ruda | Środek spieniający HP | Żużel Wielkiego Pieca | Tiamina | Nawóz fosforanowy | Węgiel |
| Wydajność procesu | 1000 | 466 | 15000 | 20000 | 12000 | 5000 |
| Początkowa zawartość wody | 30 | 13 | 6 | 1.5 | 5 | 6.5 |
| Końcowa zawartość wody (%) | 15 | 0.3 | 1 | 0,1 | 0,1 | 0,1 |
| Średnia wielkość ziarna (mm) | 6.5 | 0,05 | 4.7 | 0,5-1,7 | 0.5 | 5 |
| Ciężka akumulacja materiału (kg / m3) | 770 | 800 | 1890 | 1100 | 1500 | 750 |
| Szybkość podmuchu gorącego (kg / h) | 3900 | 5400 | 10750 | 9800 | 6500 | 16000 |
| Temperatura gazu na wejściu (° C) | 600 | 165 | 500 | 180 | 650 | 570 |
| Temperatura wyjściowa materiału (° C) | 42 | 100 | 70 | 80 | 75 | |
| Metoda ogrzewania | Gaz węglowy | Ogrzewanie elektryczne parowe | Ciężki olej | Piec na gorące powietrze na węgiel | Ciężki olej | Ciężki olej |
| Współczynnik materiału opakowania | 6 | 6.3 | 7 | 7.5 | 7.8 | 18 |
| Rewolucja (rpm) | 4 | 4 | 3.5 | 3 | 4 | 2 |
| Gradient | 0,04 | 0,005 | 0,03 | 0,05 | 0,05 | 0,043 |
| Skopiuj numer tablicy rejestracyjnej | 12 | 24 | 12 | 22 |
Cylinder wewnętrzny 8 |
Cylinder wewnętrzny 6 |
| Średnica suszarki (m) | 2.0 | 1.5 | 2 | 2.3 |
Cylinder zewnętrzny 2 |
Cylinder zewnętrzny 2.4 |
| Długość suszarki (m) | 20 | 12 | 17 | 15 | 10 | 16 |
| Proszek napędowy (kw) | 22 | 7.5 | 15 | 11 | 11 | 15 |
Zasada pracy
Gdy wilgotny surowiec jest podawany z jednego materiału, jest on przewracany przez łopatki, które są rozmieszczone wewnątrz cylindra i równomiernie rozprowadzane w suszarce i stykają się w pełni z przeciwprądem gorącego powietrza.W ten sposób zwiększa się proces przewodzenia ciepła, w okresie suszenia pod wpływem pochylonych łopatek / lub przegród kątowych i strumienia gorącego powietrza surowiec może być przemieszczany do sekcji gwiazdowej suszarni i odprowadzany od wartości rozładowania.
Podanies
Nadaje się do suszenia następujących surowców, są to granulaty o dużym ciężarze właściwym w przemyśle chemicznym, górniczym, metalurgicznym np. Rudy, żużel, węgiel, mączki metaliczne, nawozy fosforowe, siarczan amoniaku.Ponadto w przypadku surowców, które są granulatami o specjalnych wymaganiach, takich jak HP vesicant / lub środek spieniający, osad osadowy, lekki węglan wapnia, aktywna biała ziemia, proszek magnetyczny, grafit, opóźnienie lekarstwa i surowce wymagające niskiej temperatury i w ciągłej partii.
funkcje
1. Poziom zmotoryzowania lufy jest wysoki, a zdolność produkcyjna wysoka;
2. Opór, z jakim materiał przechodzi przez bęben, jest mniejszy, a zużycie energii niskie.
3. Możliwość zastosowania do różnych postaci materiałów jest wysoka.
4. Operacja jest stabilna, opłata operacyjna jest niska, a równomierność suszenia produktu dobra.

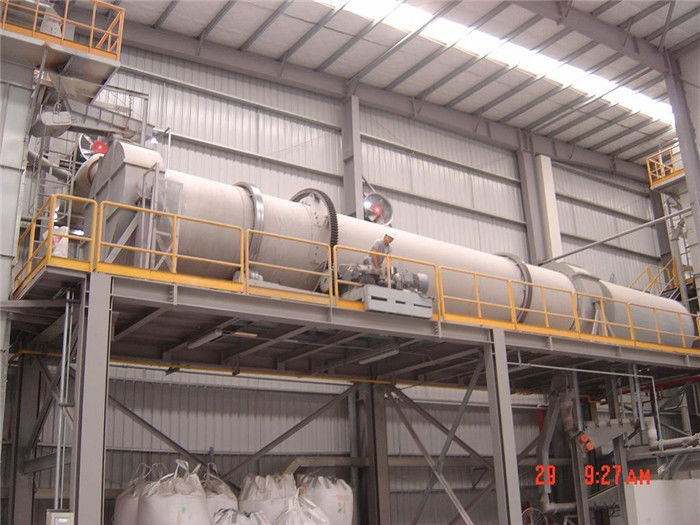

Rotary Barrel Vacuum Drying Machine Ogrzewanie gazem ziemnym Obrazy o wysokiej wydajności
Schemat blokowy
