Alarm przekroczenia temperatury 200 t / godz. Obrotowa suszarka przewodowa HZG
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | XIANDAO |
| Orzecznictwo: | CE / UL / SGS / EAC / CR – TU |
| Numer modelu: | HZG |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiation |
| Szczegóły pakowania: | Drewniana skrzynka |
| Czas dostawy: | 8 ~ 18 TYGODNI |
| Zasady płatności: | L / C, T / T |
| Możliwość Supply: | 20 zestawów miesięcznie |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Suszarka obrotowa / Piec obrotowy | moc: | SUS316 / SUS304 / CARBON STEEL, ETC |
|---|---|---|---|
| Źródło ogrzewania: | Para / elektryczność / gaz ziemny / olej napędowy / et | Pojemność: | Dostosowane |
| Zasilacz: | Dostosowane | Gęstość: | Dostosowane |
| Model: | HZG | break: | XIANDAO |
| High Light: | Suszarka kondukcyjna 200TPH,suszarka kondukcyjna EAC,suszarka obrotowa 200TPH |
||
opis produktu
H.ZG Rotary Suszarka przewodząca (suszarka obrotowa, suszarka obrotowa, Suszenie obrotowe maszyna, obrotowy sprzęt suszący)
Parametry techniczne:
|
Spec (m) |
Zdolność produkcyjna (t / h) | Prędkość obrotowa cylindra (obr / min) | Moc silnika (kw) |
Kąt instalacji (°) |
Rozładowanie wilgoci |
| Φ1,2 × 6 ~ 10 | 1,5 ~ 4 | 1 ~ 10 | 7.5 | 3 ~ 5 | ≤5% |
| Φ1,4 × 12 ~ 18 | 2,5 ~ 6 | 1 ~ 10 | 15 | 3 ~ 5 | ≤5% |
| Φ1,8 × 12 ~ 18 | 5 ~ 12 | 1 ~ 10 | 22 | 3 ~ 5 | ≤5% |
| Φ2,0 × 12 ~ 22 | 6 ~ 15 | 1 ~ 8 | 30 | 3 ~ 5 | ≤5% |
| Φ2,4 × 15 ~ 20 | 9 ~ 20 | 1 ~ 8 | 37 | 3 ~ 5 | ≤5% |
| Φ2,8 × 20 | 20 ~ 50 | 1 ~ 8 | 55 | 3 ~ 5 | ≤5% |
| Φ3,2 × 25 | 30 ~ 80 | 1 ~ 6 | 75 | 3 ~ 5 | ≤5% |
| Φ3,8 × 30 | 40 ~ 100 | 1 ~ 6 | 90 | 3 ~ 5 | ≤5% |
| Φ4,0 × 35 | 50 ~ 120 | 1 ~ 4 | 110 | 3 ~ 5 | ≤5% |
| Φ4,6 × 40 | 65 ~ 150 | 1 ~ 4 | 132 | 3 ~ 5 | ≤5% |
| Φ5,0 × 40 | 80 ~ 200 | 1 ~ 4 | 160 | 3 ~ 5 | ≤5% |
GenerałOpis
Przeważnie maszyna jest używana do spalania sztywnego magnetycznego tlenu Pasze sproszkowane, nadaje się również do przemysłu cementowego, metalurgicznego i chemicznego, składa się z głównego korpusu pieca i podtrzymującej rurę chłodzącą zespołu napędowego i wspierającego zestawu napędowego, układu paliwowego, sterowanie elektryczne zestaw powietrza wtórnego, pył odciągowy i korpus pieca rozgrzewającego itp. Urządzenie posiada funkcje takie jak: alarm przekroczenia temperatury, alarm przeładowania, automatyczna kontrola temperatury roboczej, regulacja atmosfery tlenowej w piecu itp. .
Szczegóły Produktu
| Materiał metalowy: | SUS316 / SUS304 / STAL WĘGLOWA ITP |
| Źródło ciepła: | Para / elektryczność / gaz ziemny / olej napędowy / itp .; |
| Pojemność : | Dostosowane |
| Zasilacz : | Dostosowane |
| Gęstość : | Dostosowane |
| Nazwa : | Suszarka obrotowa/ Piec obrotowy |
Nr ref. Analiza istotnych parametrów technicznych procesu w rzeczywistych przypadkach aplikacji:
| Rodzaj | Sekwencja | Sekwencja | Wsteczny | Wsteczny | Ogrzewanie złożone | Ogrzewanie złożone |
| Typ materiału | Ruda | Środek spieniający HP | Żużel Wielkiego Pieca | Tiamina | Nawóz fosforanowy | Węgiel |
| Wydajność procesu | 1000 | 466 | 15000 | 20000 | 12000 | 5000 |
| Początkowa zawartość wody | 30 | 13 | 6 | 1.5 | 5 | 6.5 |
| Końcowa zawartość wody (%) | 15 | 0.3 | 1 | 0,1 | 0,1 | 0,1 |
| Średnia wielkość ziarna (mm) | 6.5 | 0,05 | 4.7 | 0,5-1,7 | 0.5 | 5 |
| Ciężka akumulacja materiału (kg / m3) | 770 | 800 | 1890 | 1100 | 1500 | 750 |
| Szybkość podmuchu gorącego (kg / h) | 3900 | 5400 | 10750 | 9800 | 6500 | 16000 |
| Temperatura gazu na wejściu (° C) | 600 | 165 | 500 | 180 | 650 | 570 |
| Temperatura wyjściowa materiału (° C) | 42 | 100 | 70 | 80 | 75 | |
| Metoda ogrzewania | Gaz węglowy | Ogrzewanie elektryczne parowe | Ciężki olej | Piec na gorące powietrze na węgiel | Ciężki olej | Ciężki olej |
| Współczynnik materiału opakowania | 6 | 6.3 | 7 | 7.5 | 7.8 | 18 |
| Rewolucja (rpm) | 4 | 4 | 3.5 | 3 | 4 | 2 |
| Gradient | 0,04 | 0,005 | 0,03 | 0,05 | 0,05 | 0,043 |
| Skopiuj numer tablicy rejestracyjnej | 12 | 24 | 12 | 22 |
Cylinder wewnętrzny 8 |
Cylinder wewnętrzny 6 |
| Średnica suszarki (m) | 2.0 | 1.5 | 2 | 2.3 |
Cylinder zewnętrzny 2 |
Cylinder zewnętrzny 2.4 |
| Długość suszarki (m) | 20 | 12 | 17 | 15 | 10 | 16 |
| Proszek napędowy (kw) | 22 | 7.5 | 15 | 11 | 11 | 15 |
Zasada pracy
Gdy wilgotny surowiec jest podawany z jednego materiału, jest on przewracany przez łopatki, które są rozmieszczone wewnątrz cylindra i równomiernie rozprowadzane w suszarce i stykają się w pełni z przeciwprądem gorącego powietrza.W ten sposób zwiększa się proces przewodzenia ciepła, w okresie suszenia pod wpływem pochylonych łopatek / lub przegród kątowych i strumienia gorącego powietrza surowiec może być przemieszczany do sekcji gwiazdowej suszarni i odprowadzany od wartości rozładowania.
Podanies
Nadaje się do suszenia następujących surowców, są to granulaty o dużym ciężarze właściwym w przemyśle chemicznym, górniczym, metalurgicznym np. Rudy, żużel, węgiel, mączki metaliczne, nawozy fosforowe, siarczan amoniaku.Ponadto w przypadku surowców, które są granulatami o specjalnych wymaganiach, takich jak HP vesicant / lub środek spieniający, osad osadowy, lekki węglan wapnia, aktywna biała ziemia, proszek magnetyczny, grafit, opóźnienie lekarstwa i surowce wymagające niskiej temperatury i w ciągłej partii.
funkcje
1. Poziom zmotoryzowania lufy jest wysoki, a zdolność produkcyjna wysoka;
2. Opór, z jakim materiał przechodzi przez bęben, jest mniejszy, a zużycie energii niskie.
3. Możliwość zastosowania do różnych postaci materiałów jest wysoka.
4. Operacja jest stabilna, opłata operacyjna jest niska, a równomierność suszenia produktu dobra.

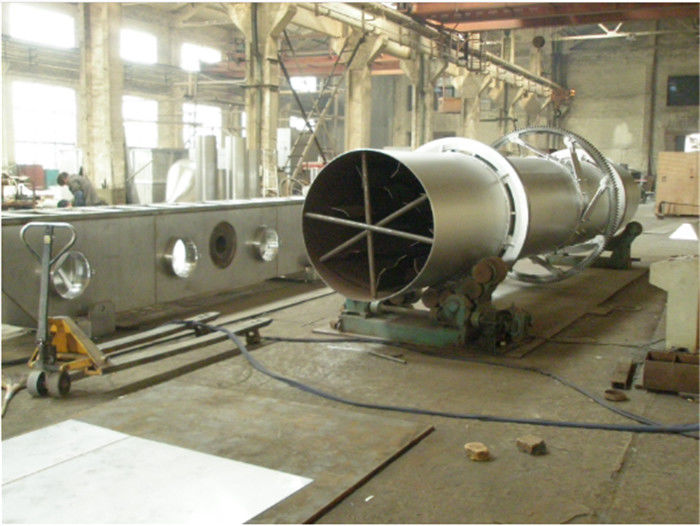

Rotary Barrel Vacuum Drying Machine Ogrzewanie gazem ziemnym Obrazy o wysokiej wydajności
Schemat blokowy
