Fluidyzowana maszyna do suszenia natryskowego

Seria PFSD Precyzja fazlizowany Smódl się reryer

Szczegóły Produktu

Precision Fluidized Spray Dryer (PFSD) to jeden z najbardziej udanych projektów suszarek rozpyłowych, jakie kiedykolwiek opracowano. Służy do suszenia wielu produktów, z których wiele jest niezwykle trudnych do wytworzenia w postaci proszku przy użyciu konwencjonalnych technologii suszenia.

Ponadto PFSD łączy w sobie technologie fluidyzacji i suszenia rozpyłowego, umożliwiając łatwą kontrolę wielkości i struktury cząstek, dlatego PFSD jest często używany jako aglomerator suszarki rozpyłowej lub granulator suszarki rozpyłowej, w którym suszenie jest zakończone przy bardzo niskiej zawartości proszku utrzymywana jest temperatura.Jego kolejną ważną funkcją jest to, że może być doskonale stosowany do suszenia i formowania produktów wrażliwych na ciepło.

Precyzyjna suszarka rozpyłowa ze złożem fluidalnym PFSD może bezpośrednio przygotować produkty o następujących specyfikacjach z ciekłych surowców:

◆ Produkty proszkowe (średni rozmiar cząstek 50 μ ~ 100 μ)

◆ Produkty zbożowe (średnia wielkość cząstek 150 μ ~ 400 μ)

◆ Drobne produkty (średni rozmiar cząstek 70 μ ~ 120 μ)

Pompa membranowa marki Feluwa

Kontrola jakości produktu poprzez kontrolę głównych parametrów procesu, takich jak zawartość wilgoci w produkcie, struktura cząstek, rozkład wielkości cząstek, rozpuszczalność, mieszanie, zwilżanie, w celu zachowania oryginalnego smaku i aromatu.wysokiej jakości i wysoce niezawodne części wysokiej jakości mogą zapewnić zakładowi większą wydajność i dłuższą żywotność, a systemy czyszczenia na miejscu (CIP) mogą maksymalnie wydłużyć efektywny czas produkcji.

Zaleta techniczna:

● Sypki proszek jest wytwarzany w procesie aglomeracji lub granulacji.

● Wytworzony proszek o bardzo niskiej zawartości małych cząstek (określany jako cząstki bezpyłowe).

● Może wysuszyć wiele produktów termoplastycznych i higroskopijnych, których nie można przetworzyć innym sprzętem;

● Idealny do produktów wrażliwych na ciepło, ponieważ temperatura cząstek jest utrzymywana na niskim poziomie przez cały proces suszenia.

● Dzięki zastosowaniu suszenia w niskiej temperaturze zwiększa się gęstość objętościowa produktu i zmniejsza się zawartość powietrza.

● Suszenie jest zakończone przy niskich temperaturach suszenia na wylocie, co zapewnia wysoką efektywność wykorzystania energii.

● Drobny proszek w spalinach jest zredukowany, a straty produktu są mniejsze.

Struktura i skład wyposażenia

● Atomizer

Rozpylacze dyszowe lub obrotowe służą do rozpylania podawanej cieczy w postaci kropelek.

● Dyspergator powietrza

Konstrukcja montowana na dachu kontroluje strumień powietrza w komorze suszenia.

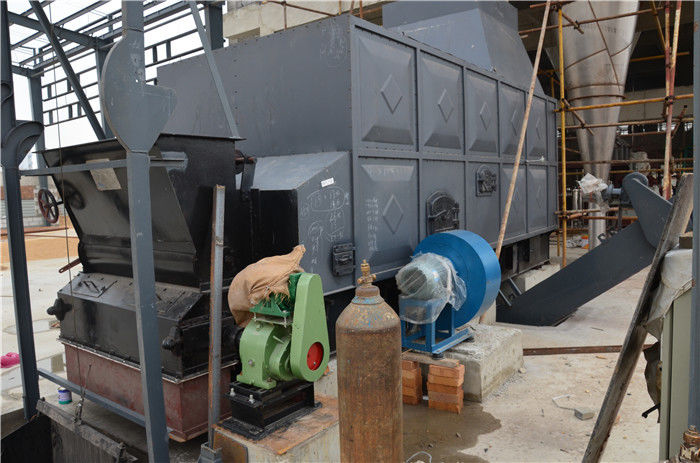

● System gorącego powietrza

Zapewnia gorące powietrze do suszenia.Zawiera olejowe, gazowe, parowe i elektryczne urządzenia grzewcze.

● Komora suszenia

Cylindryczna komora ze złożem fluidalnym osadzonym w stożkowej podstawie.

● System powietrza wywiewanego

Oddziela unoszące się w powietrzu cząsteczki od powietrza suszącego opuszczającego komorę suszenia. Stosowane są cyklony i / lub filtry workowe.

● System obsługi proszku

W układach pneumatycznych lub wibracyjnych, układach wibracyjnych lub zewnętrznie montowanych łożach fluidalnych.

Obrotowy dysk rozpylacza

Zalety procesu i charakterystyka złoża fluidalnego PFSD

Suszarka rozpyłowa (z Upper ZAir Venting)

I. Charakterystyka przenoszenia cieczy pod wysokim ciśnieniem

Z trójtłokową pompą wysokociśnieniową zgodną z wymogami higieny żywności.

Regulacja prędkości konwersji częstotliwości jest stosowana do silnika i zapewnia stabilne wyjście płynu bez impulsu.

Maksymalne ciśnienie wyjściowe wynosi do 300 barów.

Z izolowanym rurociągiem wysokociśnieniowym, zachowującym właściwości emulgowania cieczy i lepkości.

II.Charakterystyka rozpylania dyszy rozpylającej:

Rozpylanie dyszy spiralnej pod wysokim ciśnieniem, kąt modulacji i ciśnienie rozpylania można dobrać w zależności od lepkości materiału i średnic rozpylanych kropelek.

Ochrona przed strumieniem powietrza o niskiej temperaturze wokół dyszy rozpylającej, zapobiegająca uszkodzeniu dyszy spowodowanej wysoką temperaturą.

III.Charakterystyka wieży suszarniczej:

Model przepływu powietrza w suchej wieży jest rodzajem trybu mieszanego płynu;

Strumień gorącego powietrza o dużej prędkości przemieszcza się pionowo w dół przez środek górnej części suszarki bez przepływu odchylonego, stykając się z rozpylonymi kroplami całkowicie w środku wylotu gorącego powietrza, wzmacniając efekt wymiany ciepła;

Suszenie górne powietrze-wieża wywiewna jest rodzajem suszenia przepływem mieszanym, a przebieg przepływu kropelek dzieli się na: przepływ współprądowy dla okresu suszenia o stałej szybkości, strumień mieszany powietrze-wywiew dla okresu suszenia z opóźnieniem i strumień gorącego powietrza jest rozpraszany do dna stożka suszarni, a następnie przegroda zawraca do góry, dzięki czemu suszony materiał zostaje oddzielony powietrzem.Kiedy powietrze szybko przepływa w górę, wzdłuż wewnętrznej ściany wieży powstaje gigantyczna kurtyna powietrzna w kształcie pierścienia, w ten sposób mokry proszek jest izolowany wewnętrzną ścianą wieży i skutecznie można zapobiec zlepianiu się proszku na ścianie wieży.Jednocześnie wydłuża się czas suszenia i efektywniej wykorzystuje się energię cieplną powietrza suszącego.

Materiał można przesiać, a drobny proszek jest oddzielany od bocznego wylotu obwodu szczytu wieży i przepływa do separatora cyklonowego;gruboziarniste cząstki opadają prosto do złoża fluidalnego na dnie wieży.

IV. Charakterystyka IFB:

Materiały są suszone / chłodzone w stanie fluidalnym, który jest stabilny i jednolity w stanie o niskiej temperaturze i wilgotności wewnątrz wewnętrznego złoża fluidalnego.Może maksymalnie zredukować zlepianie się pyłu na dole wieży.Łatwiej jest wytworzyć bezpyłowe produkty ziarniste;Szczególnie nadaje się do materiałów o takich właściwościach jak: wysoka zawartość tłuszczu, słaba stabilność termiczna, termoplast, higroskopijność oraz przyczepność przy dużej wilgotności.Te materiały to takie jak nabiał, mikrokapsułkowany aromat, mate do kawy, proszek z żółtka jaja, proszek z owoców i warzyw itp.

V. Charakterystyka EFB:

Do fluidyzacji końcowej, suszenia i schładzania produktów, w celu uzyskania produktów bezpyłowych zgodnie z rozporządzeniem o wilgotności i temperaturze, w celu zachowania konsystencji charakteru produktu.

Płyn tłokowy jest stosowany do fluidyzacji, co powoduje równomierne suszenie i chłodzenie w celu wysuszenia materiałów.Częstotliwość silnika wibracyjnego i siłę wzbudzania można regulować, aby kontrolować czas suszenia / chłodzenia fluidyzacji.

VI.Charakterystyka procesu aglomeracji przez zawracanie drobnego proszku:

Drobny proszek zebrany przez cyklon jest przenoszony przez powietrze o nadciśnieniu do strefy rozpylania wieży suszącej, następnie zderza się i zlepia z kroplami i mokrymi cząstkami, po czym tworzą się aglomerowane cząstki.

Nr ref.faNiska dojeleń

Parametry techniczne

Testowanie produktów, badanie procesów i usługi techniczne

Firma Xiandao jest profesjonalną fabryką specjalizującą się w badaniach procesów, projektowaniu i wytwarzaniu suszarek rozpyłowych i granulatorów w złożu fluidalnym.

Firma tworzy specjalne laboratorium do świadczenia usług testowych dla klientów (odpłatnie), a uzyskane dane techniczne będą stanowić ważną podstawę do doboru i projektowania urządzeń na dużą skalę.

Jesteśmy również odpowiedzialni za zapewnienie zoptymalizowanych konfiguracji instalacji, dobór modelu i projekt, a także prowadzimy klientów w celu wykonania instalacji, uruchomienia i szkolenia operatorów oraz przekazania praktycznych doświadczeń operacyjnych.
