Maszyna do suszenia natryskowego z zamkniętym cyklem 10 kg / godz

Suszarka rozpyłowa w cyklu zamkniętym serii BYP

Ogólny opis

Instalacja ta działa w środowisku zamkniętym, które wymaga suszenia w atmosferze gazu obojętnego, zwykle wypełnionego azotem.System suszenia rozpyłowego z zamkniętym obiegiem jest stosowany głównie do produktów zawierających alkohol oraz łatwopalne i wybuchowe rozpuszczalniki w zawiesinie lub produkty, które łatwo utleniają się i nie mogą być wystawiane na powietrze.Wypełniając gaz obojętny, taki jak azot, może zapobiec kontaktowi produktu z powietrzem.Produkt wytwarzany przez tę roślinę ma dobrą konsystencję i dobrą płynność i może wytwarzać materiały kuliste.W związku z tym roślina jest bardziej odpowiednia do produkcji ceramiki o wysokiej precyzji (takiej jak węglik wolframu, azotek krzemu i nanoceramika), węglików spiekanych, takich jak proszek węglika wolframu, półprodukty farmaceutyczne itp.

Szczegóły Produktu

Tparametry techniczne

Uwagi:

⒈ Sprzęt o powyższych specyfikacjach nadaje się do badań i rozwoju oraz granulacji natryskowej dla niewielkich ilości produktów, produkcji małoseryjnej lub wielkoseryjnej itp .;

⒉ Odparowanie etanolu opiera się na temperaturze wlotu gorącego powietrza 140 ℃ i temperaturze wylotowej 70 ℃.

Model BYP-20 Pilotowa odśrodkowa suszarka rozpyłowa w cyklu zamkniętym

Komercyjna odśrodkowa suszarka rozpyłowa, model BYP-30, o zamkniętym cyklu

Podanie

W przypadku odśrodkowej suszarki rozpyłowej z zamkniętym obiegiem nadaje się do suszenia roztworu, emulsji, zawiesiny cieczy i pasty zawierającej rozpuszczalniki organiczne, lotny trujący i szkodliwy gaz, materiał, który łatwo utlenia się i boi się światła i musi być odzyskiwany rozpuszczalnikiem .Nie tylko dziedziczy ona wszystkie zalety odśrodkowej suszarki rozpyłowej, ale także nie wylatuje na zewnątrz proszku podczas suszenia.Może osiągnąć 100% współczynnik zbierania materiału.Dzięki systemowi odzyskiwania rozpuszczalnika, zebrany rozpuszczalnik poprzez wtórne przetwarzanie, można poddać recyklingowi, co znacznie obniża koszty produkcji.Preferowany przez większość użytkowników, który jest szeroko stosowany w suszarniach w przemyśle farmaceutycznym, chemicznym, spożywczym i innych.

Definicja suszenia rozpyłowego w cyklu zamkniętym

Suszarka rozpyłowa z zamkniętym cyklem w komorze suszącej zostanie zamknięta w kropelkach mgły zdyspergowanych z ciała stałego do cieczy i gorącym medium (azot N2) był suszony metodą kropelkową produktów proszkowych.Rozpylanie za pomocą rozpylacza obrotowego lub rozpylacza dyszowego w celu osiągnięcia, suszenie kropelek można regulować temperaturą lub przepływem kontrolowanego czynnika grzewczego, odparowywanie rozpuszczalnika do odzyskania przez jednostkę skraplającą, po „usunięciu” i pełnym „odwodnieniu” mediów stanowiły wysokowydajne filtry i zawracane do wymiennika ciepła, a na końcu zawracane do systemu suszenia.

Sukces wymagań dotyczących mycia rozpyłowego i chłodzenia w cyklu zamkniętym będzie stanowić część dokładnej kontroli temperatury.W przypadku alkoholu o wysokiej temperaturze wrzenia, zwykle wody chłodzącej lub słonej, rozpuszczalników o niskiej temperaturze wrzenia, takich jak dichlorometan, heksan, aceton i tym podobnych, należy zastosować wymianę ciepła w układzie chłodzenia sprężarkowego.

Suszenie rozpyłowe stało się najbardziej skuteczną technologią suszenia proszku w przemyśle farmaceutycznym, spożywczym, chemicznym i metalurgicznym od czasu opracowania technologii suszenia mleka odtłuszczonego w Europie na początku XX wieku.Szczególnie w ostatnich latach suszenie rozpyłowe jest formą suszenia, która bezpośrednio przekształca płynną zawiesinę w materiały proszkowe i jest najczęściej stosowana w innych gałęziach przemysłu.Suszenie rozpyłowe to proces suszenia, w którym płynny surowiec jest rozpraszany na kropelki za pomocą atomizera, a gorące powietrze (lub inny gaz) jest bezpośrednio kontaktowane z kroplami w celu wymiany ciepła i wymiany ciepła z przenoszeniem masy w celu uzyskania sproszkowanego granulowanego produktu.Surowiec w postaci cieczy może być roztworem, emulsją lub zawiesiną, albo stopioną cieczą lub pastą.Wysuszony produkt można w zależności od potrzeb przerobić na proszek, granulat, wydrążoną kulę lub peletki.Z punktu widzenia klasyfikacji suszarek rozpyłowych: ze względu na kierunek przepływu powietrza wyróżnia się przepływ równoległy (współprądowy), przeciwprądowy i mieszany;w zależności od formy rozpylacza występują odśrodkowe, ciśnienie i przepływ powietrza;Zgodnie z procesem produkcyjnym istnieją głównie dwa typy cykli otwartych i zamkniętych (w podziale wyróżnia się również dwa typy cykli pracy na biegu jałowym i cykl półzamknięty).

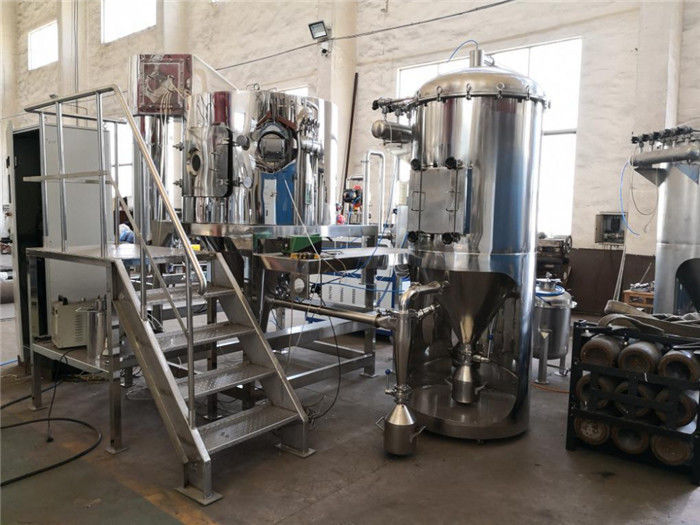

Fizyczne zdjęcie modelu BYP-12 Lab Size odśrodkowa suszarka rozpyłowa w cyklu zamkniętym

1. Zarys przeciwwybuchowej odśrodkowej suszarki rozpyłowej w cyklu zamkniętym

1.1 Skład przeciwwybuchowego odśrodkowego systemu suszenia rozpyłowego w cyklu zamkniętym

Przeciwwybuchowy odśrodkowy system suszenia rozpyłowego w obiegu zamkniętym firmy Xiandao (rysunek 1) składa się z odśrodkowej suszarki rozpyłowej, nagrzewnicy z filtrem powietrza, dmuchawy, separatora wodno-gazowego, chłodni kominowej, wieży natryskowej, wentylatora wyciągowego , Składa się z dwustopniowego separatora cyklonowego, dwustopniowego separatora cyklonowego, pompy, tlenomierza, rurociągu i zaworu regulacyjnego.

1.2 Zasady pracy zakładu

Suszarka rozpyłowa z zamkniętym obiegiem działa w warunkach uszczelnienia.Gaz suszący jest zwykle gazem obojętnym, takim jak N2.Ma zastosowanie do suszenia materiału rozpuszczalnikiem organicznym, toksycznym gazem i materiałem łatwym do utlenienia.przyjąć gaz obojętny jako gaz obiegowy, aby chronić suszony materiał.Gaz obojętny krąży po procesie osuszania.N2 jest podgrzewany, a następnie wchodzi do wieży suszarniczej.Ciekły materiał jest transportowany do dyszy odśrodkowej za pomocą pompy śrubowej, a następnie jest rozpylany w ciekłej mgle przez atomizer, a proces wymiany ciepła jest zakończony w wieży suszącej.Suchy produkt jest wyładowywany na dole wieży, a odparowany rozpuszczalnik organiczny jest zasysany przez próżnię wytwarzaną przez wentylator.Proszek lub materiał stały zostanie oddzielony w cyklonie i wieży zraszającej.Nasycony gaz organiczny jest odprowadzany po skropleniu w skraplaczu.Nieskroplony gaz powraca do obiegu w systemie po jego ciągłym ogrzewaniu.Zwykły normalny odśrodkowy proces suszenia rozpyłowego jest realizowany przez transportowanie powietrza i proces odciągania.Jest to oczywista różnica między odśrodkową suszarką rozpyłową z zamkniętym obiegiem przeciwwybuchowym a zwykłą odśrodkową suszarką rozpyłową.Środkiem suszącym w systemie suszącym jest N2, we wnętrzu panuje nadciśnienie.Aby utrzymać stabilne ciśnienie dodatnie, przetwornik ciśnienia automatycznie kontroluje dopływ N2.

1.3 Instrukcje pracy z odśrodkowym systemem suszenia rozpyłowego w przeciwwybuchowym cyklu zamkniętym

Najpierw podgrzany azot jest napełniany do wieży suszarniczej.Wysuszony płynny materiał jest transportowany do dyszy odśrodkowej przez pompę infuzyjną.Ciekły materiał jest rozpylany na drobne kropelki przez szybko obracający się rozpylacz odśrodkowy.Kropelki są podgrzewane w wieży suszącej.Azot przewodzi wystarczającą wymianę ciepła, ciekła część materiału jest natychmiast odparowywana, sproszkowany materiał utworzony przez część stałą opada na dno wieży, a na koniec suchy sproszkowany materiał jest odprowadzany z dna wieży.Wśród nich odparowany gaz rozpuszczalnika organicznego jest poddawany cyklonowemu separatorowi, wieży natryskowej i innym urządzeniom usuwającym pył przywiązany do gazu pod działaniem wentylatora, a następnie nasycony gaz rozpuszczalnika organicznego po odpyleniu jest skraplany w ciecz przez skraplacz.Skraplacz.W międzyczasie nieskraplający się gaz obojętny jako środek suszący jest w sposób ciągły podgrzewany, a następnie zawracany jako nośnik suszący w układzie.Konwencjonalne zwykłe odśrodkowe suszenie rozpyłowe osiąga cel osuszania poprzez ciągły dopływ i wywiew powietrza.Jest to również oczywista różnica między przeciwwybuchowym zamkniętym odśrodkowym urządzeniem do suszenia rozpyłowego a zwykłym odśrodkowym urządzeniem do suszenia rozpyłowego.

Przeciwwybuchowy odśrodkowy system suszenia rozpyłowego w cyklu zamkniętym działa w zamkniętym środowisku.Medium suszące to gaz obojętny, taki jak azot.Wieża susząca pracuje pod nadciśnieniem.Jeśli ciśnienie wewnętrzne spada, przetwornik ciśnienia może automatycznie kontrolować dopływ azotu, aby zapewnić równowagę ciśnienia w systemie.Ponieważ azot jest używany jako nośnik cyrkulacyjny, działa ochronnie na wysuszone materiały.Cyrkulujący nośnik, taki jak azot, pełni rolę nośnika wilgoci, osuszania i transmisji cyrkulacyjnej, a medium nośne może być ponownie wykorzystane.Jednak konwencjonalne zwykłe odśrodkowe suszenie rozpyłowe osiąga cel osuszania poprzez ciągłe doprowadzanie i odprowadzanie powietrza, a sterowanie w wieży jest działaniem podciśnienia.Jest to również przeciwwybuchowy zamknięty odśrodkowy system suszenia rozpyłowego i zwykły odśrodkowy system suszenia rozpyłowego.Oczywista różnica.Dlatego przeciwwybuchowy odśrodkowy system suszenia rozpyłowego z zamkniętym cyklem jest szczególnie odpowiedni do suszenia materiałów z rozpuszczalnikami organicznymi, materiałów toksycznych i materiałów, które są podatne na utlenianie podczas procesu suszenia.

1.4 Główne instrukcje konfiguracji instalacji

Funkcje :

1.4.1. Technologia systemowa urządzenia została zaprojektowana w sposób przeciwwybuchowy w korpusie głównym i kluczowych częściach urządzenia, aby zapewnić bezpieczeństwo eksploatacji sprzętu.

1.4.2 W systemie posiada system skraplania i system odzyskiwania rozpuszczalnika do rozpuszczalnika z ciekłego materiału. System odzyskiwania może przeprowadzić drugą obróbkę rozpuszczalnika w roztworze suszącym i pozwolić rozpuszczalnikowi zawrócić, co znacznie obniża koszty produkcji.

1.4.3 Jeśli chodzi o system ogrzewania maszyny, jest on bardzo elastyczny.możemy go skonfigurować w oparciu o warunki klienta, takie jak para, prąd, piec gazowy itp., wszystkie możemy zaprojektować tak, aby pasował do naszej suszarki rozpyłowej.

1.4.4 Pompa zasilająca, rozpylacz, dmuchawa i wentylator ssący są z falownikiem.

1.4.5 Główne parametry, takie jak temperatura na wlocie, temperatura wieży głównej i temperatura na wylocie, są regulowane przez miernik temperatury.Maszyna ma główny punkt testowania ciśnienia w wieży, punkt testowania ciśnienia wlotowego powietrza, punkt testowania ciśnienia wylotowego powietrza, punkt testowania tlenu i tak dalej.Po uruchomieniu maszyny wszystko widać wyraźnie i jest bardzo wygodne dla użytkownika w obsłudze.Główne komponenty elektryczne to międzynarodowa marka, która może zapewnić niezawodne i bezpieczne działanie elektryki. Sterowanie elektryczne przyjmuje sekwencyjną blokadę blokującą, super temperaturę, alarm awarii i inne środki zapewniające bezpieczną pracę.

1.4.6 Temperatura na wlocie jest kontrolowana, wyświetlana i alarmowana przez inteligentny termometr cyfrowy, aby zapewnić stałą temperaturę na wlocie.

1.4.7 Wartość temperatury na wylocie jest określana przez falownik regulujący prędkość podawania.

1.4.8 Główne punkty kontrolne, jak poniżej:

1.4.8.1.Regulacja pompy membranowej za pomocą falownika lub ręcznego sterowania natężeniem przepływu cieczy ；

1.4.8.2.Prędkość rozpylacza jest kontrolowana przez falownik (kontroluj prędkość linii i wielkość cząstek), z kontrolą ciśnienia oleju i systemem alarmowym;

1.4.8.3.Wlot powietrza posiada system kontroli temperatury i wskaźnik ciśnienia;

1.4.8.4.Wentylator strumieniowy wykorzystuje falownik do sterowania szybkością i ciśnieniem powietrza ；

1.4.8.5.Wentylator ssący wykorzystuje falownik do sterowania prędkością i ciśnieniem powietrza oraz ciśnieniem w układzie;

1.4.8.6.System posiada urządzenie wykonawcze azotu i puste;

1.4.8.7.System posiada urządzenie do testowania azotu, aby zapewnić sprawne i bezpieczne działanie sprzętu;

1.4.8.8.Filtr z workiem płóciennym posiada system przedmuchu pulsacyjnego;

1.4.8.9.Powietrze wylotowe ma system kontroli temperatury i urządzenie do wyświetlania ciśnienia;

1.4.8.10.Skraplacz posiada system kontroli poziomu cieczy;

1.4.8.11.Separator powietrze-ciecz posiada system kontroli poziomu cieczy;

Nowa koncepcja techniczna stworzona przez innowację przeciwwybuchowy odśrodkowy system suszenia rozpyłowego w cyklu zamkniętym

2.1 System z obiegiem zamkniętym jest stosowany w przeciwwybuchowej odśrodkowej suszarce rozpyłowej i jest to pierwsze domowe zastosowanie w przemyśle farmaceutycznym

Przeciwwybuchowy odśrodkowy system suszenia rozpyłowego z zamkniętym cyklem Xiandao wykorzystuje suszarkę rozpyłową o zamkniętym cyklu z gazem obojętnym, takim jak azot.Rozpylacz jest w formie odśrodkowej, przy użyciu ogrzanego i przefiltrowanego azotu w nadciśnieniowym układzie suszenia w obiegu zamkniętym. Cyrkulacja, z materiałami ciekłymi do kontroli wymiany ciepła i masy, zakończenia suszenia materiałów i usuwania rozpuszczalników oraz separacji kondensacyjnej technologia odzyskiwania rozpuszczalników organicznych oraz obróbka metodą rozpylania i technologia separacji gazu i cieczy w celu odzyskania rozpuszczalnika. Śladowy rozpuszczalnik w gazie jest odzyskiwany dwukrotnie, aby wprowadzić azot do nowego cyklu.Dlatego system ma wysokie bezpieczeństwo przeciwwybuchowe, wysoki współczynnik odzysku materiału i wyjątkowo niską resztkową zawartość rozpuszczalnika w produkcie, co jest bardzo odpowiednie do zastosowania w produkcji leków luzem.Jednak przeciwwybuchowy, odśrodkowy system suszenia rozpyłowego w zamkniętym cyklu firmy pilotażowej został z powodzeniem zastosowany w produkcji przemysłu farmaceutycznego.Uniknęła ograniczenia polegającego na tym, że oryginalne suszenie rozpyłowe w cyklu zamkniętym może być stosowane tylko w przypadku drobnych chemikaliów, a atomizacja wykorzystuje zarówno klasyczną, jak i innowacyjną technologię rozpylania odśrodkowego z konwersją częstotliwości, z tej perspektywy, jest pionierem w stosowaniu suszenia odśrodkowego rozpyłowego technologii i jest inicjatywą krajową.

2.1.1 Rozpylanie odśrodkowe i technologia konwersji częstotliwości są stosowane w systemie suszenia rozpyłowego w cyklu zamkniętym, aby osiągnąć cel oszczędzania energii, zachowania jakości i praktyczności.

W suszeniu rozpyłowym wyróżnia się trzy rodzaje rozpylania materiału: natrysk ciśnieniowy, natrysk strumieniowy i natrysk odśrodkowy.W przypadku natryskiwania ciśnieniowego lub powietrznego, atomizerem materiału jest pistolet natryskowy lub dysza z 1 do 4 pistoletami natryskowymi lub dyszami.Wśród nich ciśnienie wymagane do atomizacji ciśnieniowej wynosi 10MPa ～ 12MPa, a ciśnienie zapewni pompa wysokociśnieniowa, która zużywa dużo energii;rozpylanie typu airflow w sprayu jest wytwarzane przez sprężone powietrze, a zużycie sprężonego powietrza wynosi 4m3 / min ～ 8m3 / min, zużywa dużo sprężonego powietrza i generuje energię.Można zauważyć, że te dwie formy atomizacji mają dużą stronę zużycia energii.

Rozpylanie materiału rozpylanego odśrodkowo jest spowodowane siłą odśrodkową działającą na szybkoobrotowy stół obrotowy wyrzucaną z krawędzi tarczy.Kiedy ciecz jest wtryskiwana na powierzchnię tarczy, na nią działają dwie siły.Jednym z nich jest to, że siła odśrodkowa i grawitacja są przyspieszane w celu rozszczepienia mgły.Po drugie, gdy ciecz i otaczające powietrze stykają się z powierzchnią w tym samym czasie, występuje tarcie sprzyjające tworzeniu się kropelek.Pierwsza to rozpylanie odśrodkowe, a druga to rozpylanie prędkościowe.W rzeczywistości oba istnieją w tym samym czasie, co jest atomizacją odśrodkową.Powyższe cechy urządzenia mogą skutecznie zapewnić jednorodność kropelek i osiągnąć jednorodność rozpylania.Ta cecha może spełniać wymagania dobrej jednorodności, płynności i rozpuszczalności produktu API.Jednocześnie jego gramofon do atomizacji opiera się tylko na elektryczności jako swojej mocy, a jego zużycie energii jest stosunkowo niskie w porównaniu z dwoma powyższymi formami atomizacji.Jednakże, gdy tradycyjny rozpylacz odśrodkowy jest uruchamiany i zatrzymywany, ciśnienie będzie się wahać (to znaczy ciśnienie wzrasta z małego podczas uruchamiania, a ciśnienie spada z dużego podczas wyłączania).Niestabilność ciśnienia wpłynie na rozpylanie materiałów W efekcie, niewystarczające ciśnienie spowoduje, że rozpylony materiał ciekły będzie miał kształt słupa wody, powodując straty materiałów lub niekwalifikowanych produktów.Przeciwwybuchowa odśrodkowa suszarka rozpyłowa firmy Pioneer Company, pracująca w cyklu zamkniętym, stawia czoła temu problemowi i stosuje odśrodkowy stół obrotowy z regulacją prędkości o zmiennej częstotliwości, aby skutecznie przezwyciężyć wspomniane powyżej wahania ciśnienia i zapewnić jakość produktu.Jego prędkość obrotowa odśrodkowa wynosi od 10000 obr / min do 25000 obr / min.Konwersja częstotliwości jest regulowana, a prędkość rozpylacza można również regulować w zależności od wymaganej wielkości cząstek materiału (120 mesh-400 mesh).

2.1.2 Technologia zamkniętej pętli pozwala na zastosowanie odśrodkowej suszarki rozpyłowej do produkcji rozpuszczalników organicznych, gazów toksycznych i materiałów łatwo utleniających się

Ponieważ gazy obojętne, takie jak azot, mają właściwości przeciwwybuchowe, trudnopalne i przeciwutleniające, azot jest używany jako nośnik transferu i przenoszenia masy, a cały odśrodkowy system suszenia rozpyłowego jest w obiegu zamkniętym.Ta koncepcja techniczna może rozwiązać problemy występujące w przeszłości w produkcji surowców farmaceutycznych.Kilka często napotykanych problemów:

2.1.2.1 Może rozwiązać problem trudnego suszenia materiałów zawierających rozpuszczalniki organiczne przy produkcji substancji czynnych.Ogólnie rozpuszczalniki organiczne są łatwopalne i wybuchowe.Zastosowanie tej technologii może umożliwić cyrkulację materiałów w zamkniętym systemie suszenia i uniknięcie rozpuszczalników organicznych.Kontakt gazu z zewnętrznym tlenem i powietrzem zapewnia bezpieczną produkcję;

2.1.2.2 Może rozwiązać problem trudnego suszenia materiałów łatwo utleniających się przy produkcji surowców.Ta technologia wykorzystuje odporność azotu na utlenianie.Popraw jakość suchej produkcji łatwo utleniających się materiałów;

2.1.2.3 Może rozwiązać problem zanieczyszczenia gazami toksycznymi przy produkcji niektórych surowców, a niektóre materiały lub rozpuszczalniki po zgazowaniu będą wytwarzać toksyczne gazy.Technologia ta sprawi, że te toksyczne gazy powstające w systemie zostaną uszczelnione i zebrane w kolejnym procesie redukcji zanieczyszczenia środowiska, co sprzyja ochronie środowiska.

2.1.3 Zastosowanie technologii rozpylania i odzyskiwania rozpuszczalników w celu uzyskania lepszej wydajności, oszczędności energii i ochrony środowiska

W porównaniu z tradycyjnym otwartym systemem suszenia rozpyłowego, przeciwwybuchowy odśrodkowy system suszenia rozpyłowego w zamkniętym cyklu nie tylko stosuje technologię obiegu zamkniętego, ale także organicznie stosuje w niej technologię natryskiwania i odzyskiwania rozpuszczalników.Odpowiedź jest najbardziej zaniepokojona ludzi Koncepcja poprawy wydajności, oszczędności energii i ochrony środowiska to także praktyczny aspekt technologii stosowanej w przemyśle farmaceutycznym.Te dwie technologie to mycie natryskowe mokrego nośnika ciepła po oddzieleniu stałego od gazu i dalsze zbieranie drobnych materiałów przyłączonych do mokrego nośnika ciepła w celu poprawy uzysku materiału.Jednocześnie pełni również rolę przemywającą dla następnego procesu odzyskiwania skondensowanego rozpuszczalnika w celu poprawy czystości odzyskanego rozpuszczalnika (efektywna zawartość rozpuszczalnika wynosi 99,9%), tak aby ułatwić ponowne wykorzystanie odzyskanego rozpuszczalnika i zaoszczędzić energię.Ponadto te dwie technologie mogą również poddawać recyklingowi lotne rozpuszczalniki, osiągając cel ochrony środowiska.

2.2 Zastosowanie automatycznej skrzyni biegów różnicy ciśnień i technologii wykrywania tlenu online sprawia, że ​​system jest bezpieczniejszy, a jakość produktu jest bardziej gwarantowana.

2.2.1 Nowa koncepcja technologii automatycznej skrzyni biegów różnicy ciśnień

Tradycyjny otwarty system suszenia rozpyłowego to operacja podciśnieniowa.W oparciu o oryginalną przeciwwybuchową suszarkę rozpyłową z odpowietrznikiem bezpieczeństwa, firma zaprojektowała przeciwwybuchowy odśrodkowy system suszenia rozpyłowego z zamkniętym obiegiem jako nadciśnieniowy obieg gazu obojętnego i zastosował go Oprócz technologii automatycznej skrzyni biegów różnicy ciśnień, technologia jest rzadko stosowana w tym systemie w Chinach.Przeciwwybuchowy odśrodkowy system suszenia rozpyłowego z zamkniętym cyklem ma ciśnienie robocze 0,1 MPa i ma charakterystykę pracy przy normalnym ciśnieniu.Jednym z nich jest to, że sam kontener i rurociąg mają wyższy współczynnik bezpieczeństwa;po drugie, nadciśnienie może lepiej kontrolować przepływ azotu i innych gazów obojętnych w systemie.Technologia automatycznej skrzyni biegów różnicy ciśnień może zapewnić: gdy ciśnienie azotu zużywane przez system do suszenia jest niższe niż ciśnienie robocze 0,1 MPa, zawór napełniania azotem automatycznie otworzy się i nadmuchnie;gdy ciśnienie osiągnie ciśnienie robocze 0,1 MPa, zawór napełniania azotem zamknie się automatycznie.Produkcja jest bezpieczniejsza.Jednocześnie sama wieża suszarnicza jest wyposażona w urządzenie odciążające, takie jak membrana przeciwwybuchowa.Gdy ciśnienie w systemie wzrośnie do 0,2 MPa, membrana przeciwwybuchowa automatycznie otworzy się i zwolni ciśnienie, aby zapewnić bezpieczeństwo sprzętu.Połączenie tych dwóch technologii może skutecznie wyeliminować ukryte zagrożenia związane z nadciśnieniem lub eksplozją, nawet jeśli występuje elektryczność statyczna generowana przez nagromadzenie tarcia proszku lub ekspansję parowania gazu podczas procesu suszenia, co powoduje wzrost ciśnienia w systemie.Bezpieczeństwo urządzeń i produkcji.

2.2.2 Nowa koncepcja technologii wykrywania tlenu online

System wykorzystuje technologię wykrywania tlenu online, która nie jest dostępna w innych systemach suszenia rozpyłowego w Chinach.Jego cel jest dwojaki: jednym jest zapobieganie nieprawidłowemu działaniu systemu suszenia rozpyłowego i powodowaniu wycieków, co dodatkowo może zapewnić bezpieczną produkcję;drugim jest zapobieganie wyciekom z wycieków.Tlen wpływa na czystość azotu, aby zapewnić, że produkt nie zostanie utleniony, aby zapewnić jakość produktu.Przeciwwybuchowy odśrodkowy system suszenia rozpyłowego z zamkniętym cyklem jest wyposażony w wykrywanie tlenu w trybie online.Urządzenie do wykrywania tlenu online może ustawić resztkową objętość tlenu w systemie na 10 ppm.Gdy objętość tlenu w systemie przekroczy ustawioną wartość, rozlegnie się dźwięk i zaświeci się alarm oraz automatycznie odetnie zasilanie, aby pokazać, że w systemie nastąpił wyciek, i można podjąć skuteczne działania w celu dostosowania aplikacji.

2.3 Zastosowanie inteligentnej technologii automatycznego sterowania zmodernizowało tradycyjne odśrodkowe urządzenia do suszenia rozpyłowego

Niewiele jest produktów, które mogą wdrożyć inteligentne sterowanie PLC w wielu domowych urządzeniach do odśrodkowego natrysku, tak że produkty tego rodzaju są nadal na średnim i niskim poziomie.Inteligentna technologia automatycznego sterowania jest podstawowym sposobem unowocześniania produktu, a także jest zastosowaną nową technologią.Jedna z implikacji pomysłu.Kiedy firma opracowała ten produkt, przeciwwybuchowy odśrodkowy system suszenia rozpyłowego z zamkniętym cyklem przyjmuje sterowanie programowaniem PLC, które może dynamicznie wyświetlać cały przepływ procesu i parametry procesu oraz może wybierać parametry procesu w menu lub ustawiać parametry zgodnie z procesem wymagania.Parametry procesu można również przechowywać i drukować.Ten produkt może osiągać alarmy związane z nadmierną temperaturą i supertlenem, jednocześnie przeprowadzając testy temperatury online i automatyczną kontrolę regulacji.Te inteligentne technologie sterowania odpowiednio podkreślają oznaki nowoczesnego sprzętu, a także odzwierciedlają możliwości wyjaśnienia i identyfikowalności wymagane przez cGMP.Dlatego jest to szczególna cecha tego typu urządzeń wykorzystywanych w produkcji przemysłu farmaceutycznego, która pozwoli usprawnić zarządzanie nowoczesną produkcją farmaceutyczną.

2.4 Innowacyjna technologia uszczelnienia mechanicznego bez przecieków skutecznie rozwiązuje problem nieszczelności takich systemów.

Rozwiązanie problemu nieszczelności w domowych systemach suszenia rozpyłowego jest trudnym problemem i nie ma wielu producentów, którzy mogą mieć wpływ na ten problem.W przypadku przeciwwybuchowego odśrodkowego suszenia rozpyłowego o zamkniętym cyklu kluczem jest brak wycieków.Aby uzyskać bezpieczną produkcję, szczególnie ważne jest, aby system suszenia nie przeciekał.Z tego powodu firma stosuje wysoce precyzyjną technologię uszczelnienia mechanicznego na połączeniu kołnierza i rurociągu.Przyjęty kołnierz łączący przyjmuje proces szlifowania oraz tradycyjny proces skrobania i szlifowania, aby zapewnić dopasowanie powierzchni styku kołnierza.Stopień ten przekracza 95%.Wśród nich proces spawania kołnierza jest tworzony tak, aby zgrzewanie kołnierza nie było zdeformowane, a równoległość po spawaniu osiągnęła 100%.Dzięki zastosowaniu bardzo precyzyjnej technologii obróbki skutecznie zapewnia szczelność całego systemu suszenia.

Krótka analiza bezpieczeństwa przeciwwybuchowego odśrodkowej suszarki rozpyłowej przeciwwybuchowej w cyklu zamkniętym

W produkcji w przemyśle farmaceutycznym i chemicznym często występuje wiele rozpuszczalników organicznych.Kiedy niektóre lotne roztwory organiczne o wysokim stężeniu zostaną użyte do suszenia rozpyłowego lub rozpyłowego niektórych łatwo utleniających się materiałów, proces suszenia będzie wiązał się z bardzo dużym ryzykiem, takim jak ulatnianie się.Gazy seksualne lub roztwory organiczne bardzo łatwo wybuchają w powietrzu, powodując uszkodzenie samego sprzętu lub obrażenia operatora.W celu zapewnienia bezpieczeństwa pracy i produkcji urządzeń, przeciwwybuchowa odśrodkowa suszarka rozpyłowa w cyklu zamkniętym opracowana przez Pioneer Drying Equipment Co., Ltd. jest całkowicie zamknięta i wyposażona w membrany przeciwwybuchowe, odpowietrzniki przeciwwybuchowe. i wykrywanie ciśnienia w systemie ciała, może to skutecznie ograniczyć występowanie powyższego zjawiska i chronić bezpieczeństwo osobiste oraz bezpieczną pracę sprzętu.

(1) Systemowy projekt urządzenia jest całkowicie zamknięty, aby spełnić podstawowe wymagania typu przeciwwybuchowego, a jego bezpieczeństwo jest gwarantowane dzięki całkowicie zamkniętej konstrukcji.Materiał pracuje w całkowicie hermetycznym środowisku, a system nie ma wycieków pod ciśnieniem 0,5 MPa, a materiał nie styka się bezpośrednio z powietrzem, zapewniając bezpieczeństwo sprzętu i personelu.

(2) Tarcze odpowietrzające przeciwwybuchowe są również rozmieszczone na korpusie głównym i kluczowych częściach urządzenia, tak aby zapewnić bezpieczeństwo pracy urządzeń w systemie i konstrukcji.Należy zauważyć, że nie ma urządzenia odciążającego wybuch dla układów z lotnymi toksycznymi i szkodliwymi gazami.

(3) Wiele suszarek rozpyłowych w Chinach nie ma funkcji przeciwwybuchowej, a większość z nich to systemy otwarte, co powoduje, że zakres ich zastosowania jest bardzo wąski, a wartość użytkowa sprzętu nie jest wysoka.Na przykład suszenie katalizatorów w przemyśle chemicznym (większość katalizatorów zawiera lotne gazy, takie jak alkohol) wymaga w dużej mierze urządzeń przeciwwybuchowych i zamkniętej konstrukcji.Rozpuszczalniki mogą być poddawane wtórnej obróbce, natomiast jako nośnik suszenia stosowany jest gaz obojętny, aby zapewnić pracę materiałów. Czas nie ulega utlenieniu, klasyczne i praktyczne metody sterowania, parametry procesu można dowolnie zmieniać.W związku z tym przeciwwybuchowa odśrodkowa suszarka rozpyłowa w cyklu zamkniętym może być wyposażona w kompletne i kompletne urządzenia alarmowe zapewniające spokój podczas pracy urządzeń, co nie tylko obniża koszty, ale także zapewnia bezpieczeństwo instalacji.

Cechy i zastosowania przeciwwybuchowego rozpylania odśrodkowego w cyklu zamkniętym suszarka

4.1 Główne cechy przeciwwybuchowej odśrodkowej suszarki rozpyłowej w cyklu zamkniętym

(1) Połączenie każdego rurociągu systemu zamkniętego przyjmuje unikalną strukturę uszczelniającą, która ma dobrą szczelność, co może zapewnić, że system nie ma wycieków pod ciśnieniem 0,5 MPa i ma wysoką sprawność cieplną;

(2) Wykorzystując obojętny gaz azotowy jako gaz medium suszącego, jest to środek antywirusowy, przeciwutleniający i przeciwwybuchowy.Gaz można ponownie wykorzystać po zwilżeniu i osuszeniu;

(3) System jest wyposażony w system kondensacji i system odzyskiwania rozpuszczalnika cieczy suszącego materiału, dzięki czemu rozpuszczalnik w cieczy suszącego materiału może być zawracany do wtórnej obróbki, a materiał można suszyć w stanie zamkniętym i środowisko azotowe w stanie gorącym (usuwanie rozpuszczalnika) i odzyskanie rozpuszczalnika przez skraplacz, bezpieczeństwo całej maszyny jest wysokie.Jednocześnie sprzęt jest konstrukcją całkowicie zamkniętą, a wskaźnik odzysku materiału jest wysoki.Wysoka wydajność tego systemu urządzeń nie jest osiągana przez inne typy suszarek.Główne wskaźniki techniczne: współczynnik odzysku materiału w postaci suchego proszku ≥ 95%, resztkowy rozpuszczalnik produktu ≤ 2%, co znacznie zmniejsza koszty produkcji;

(4) Szybkość suszenia jest bardzo duża.Po rozpyleniu materiału ciekłego powierzchnia zwiększa się.W strumieniu powietrza o wysokiej temperaturze 95% -98% wody może zostać natychmiast odparowane, a czas schnięcia zwykle zajmuje tylko około 5-40 sekund;

(5) Suszenie rozpyłowe jest zwykle stosowane do przetwarzania roztworów o zawartości wilgoci 40–60%.Można go jednorazowo suszyć na produkty proszkowe.Większość produktów nie wymaga kruszenia i przesiewania po wysuszeniu, co ogranicza proces produkcji i upraszcza proces produkcyjny.Jednocześnie produkt charakteryzuje się dobrą dyspergowalnością, płynnością i rozpuszczalnością.Ponieważ proces suszenia jest zakończony na powietrzu, produkt instynktownie zachowuje kulisty kształt podobny do fazy kropelkowej i ma dobrą płynność.

(6) Sprzęt jest wyposażony w urządzenie do testowania ciśnienia w systemie online, urządzenie do wykrywania i kontroli stężenia tlenu w trybie online oraz urządzenie do czyszczenia na miejscu;

(7) System sterowania sprzętem przyjmuje interfejs człowiek-maszyna, a mianowicie sterowanie PLC + ekran dotykowy, a schemat blokowy procesu jest wyświetlany dynamicznie.Rozmiar cząstek, gęstość nasypowa i wilgotność produktu mieszczą się w pewnym zakresie i można je regulować, zmieniając warunki pracy, co jest wygodniejsze do kontrolowania.

(8) Wykorzystując gaz obojętny jako środek suszący, medium można poddać recyklingowi, dzięki czemu sprawność cieplna jest wysoka, a ciepło w spalinach można odzyskać w dużej ilości przez wymiennik ciepła;

(9) Może wykonywać operacje suszenia w niskiej temperaturze poniżej 100 ℃, odpowiednie dla materiałów, które są szczególnie wrażliwe na temperaturę;

(10) Łatwo jest zrealizować aseptyczną i bezpyłową pracę i osiągnęła niski poziom zanieczyszczeń i produkcję wolną od zanieczyszczeń.

(11) Urządzenie dezodoryzujące można pominąć.

4.2 Zastosowanie przeciwwybuchowej odśrodkowej suszarki rozpyłowej w cyklu zamkniętym

Przeciwwybuchowa odśrodkowa suszarka rozpyłowa o zamkniętym cyklu opracowana przez Jiangsu Xiandao Drying Technology Co., Ltd. może być stosowana do suszenia rozpyłowego wymaganego przez następujące aspekty:

(1) Wilgoć w materiale jest podzielona na rozpuszczalnik organiczny i należy ją odzyskać;

(2) Istnieje pewne niebezpieczeństwo poparzenia lub wybuchu, gdy rozpuszczalnik zawarty w ciele stałym wejdzie w kontakt z powietrzem;

(3) Podczas procesu suszenia ciało stałe jest łatwo utleniane w kontakcie z tlenem;

(4) Zapobiegaj wbudowaniu bakterii podczas suszenia;

(5) Po wyschnięciu pojawiają się specyficzne zapachy lub wydzielanie toksycznych składników zanieczyszcza środowisko;

Podsumowanie doskonałej wydajności przeciwwybuchowej odśrodkowej suszarki rozpyłowej w cyklu zamkniętym

Instalacja ta jest nie tylko bezpieczna i niezawodna w odzyskiwaniu rozpuszczalników, ale także eliminuje niebezpieczeństwo wybuchu i spalania.Jednocześnie urządzenie wyposażone jest w automatyczny system napełniania azotem oraz system detekcji ciśnienia w układzie, aby zachować równowagę systemu i uniknąć niebezpieczeństwa wybuchu gazu.Z praktyki i teorii produkcji operacyjnej możemy uzyskać:

(1) Przeciwwybuchowa odśrodkowa suszarka rozpyłowa z zamkniętym cyklem integruje nowe koncepcje przeciwwybuchowości, bezpieczeństwa, ochrony środowiska i oszczędności energii w oparciu o cykl zamknięty, co nadaje nową witalność tradycyjnej odśrodkowej suszarce rozpyłowej i rozszerza jej zakres zastosowania;

(2) W przeciwwybuchowej odśrodkowej suszarce rozpyłowej w cyklu zamkniętym zastosowano koncepcję systemu w celu unowocześnienia technologii uszczelnienia mechanicznego i technologii nieszczelności, która skutecznie rozwiązuje problem wycieków tego typu systemu i nadaje sprzętowi do suszenia rozpyłowego koncepcję wysokiego plon i typ zamknięty.Spełnia również wymagania kontroli pyłu i GMP fabryki farmaceutycznej;

(3) Zastosowanie automatycznej skrzyni biegów różnicy ciśnień i technologii wykrywania tlenu online sprawia, że ​​system jest bezpieczniejszy, a jakość produktu jest bardziej gwarantowana;

(4) Zastosowanie inteligentnej technologii automatycznego sterowania zmodernizowało tradycyjny odśrodkowy sprzęt do suszenia rozpyłowego;

(5) Wyposażenie przeciwwybuchowej odśrodkowej suszarki rozpyłowej z zamkniętym cyklem jest proste w obsłudze, sterowanie pracą PLC i dynamiczny wyświetlacz schematu procesu, który jest bardziej odpowiedni dla nowoczesnych wymagań high-tech

Schemat procesu:

6.1 Schemat przepływu animacji

Fizyczne wyświetlanie zdjęć zakładu:

Zakres zastosowań produktu

1. Ceramika nietlenkowa (AlN, Si3N4 itp.), Proszki metali twardych, wysokowydajny materiał akumulatorowy itp.

2. Substancje smakowe, produkty zdrowotne.

3. Produkt leczniczy, witamina, leki ekologiczne.

4. Żywica syntetyczna, parafina.

W dziedzinie zastosowań węglika wszystkie suszarki rozpyłowe w cyklu zamkniętym do produkcji węglików (proszków metali twardych) są wstępnie montowane i testowane ciśnieniowo przed wysyłką.
