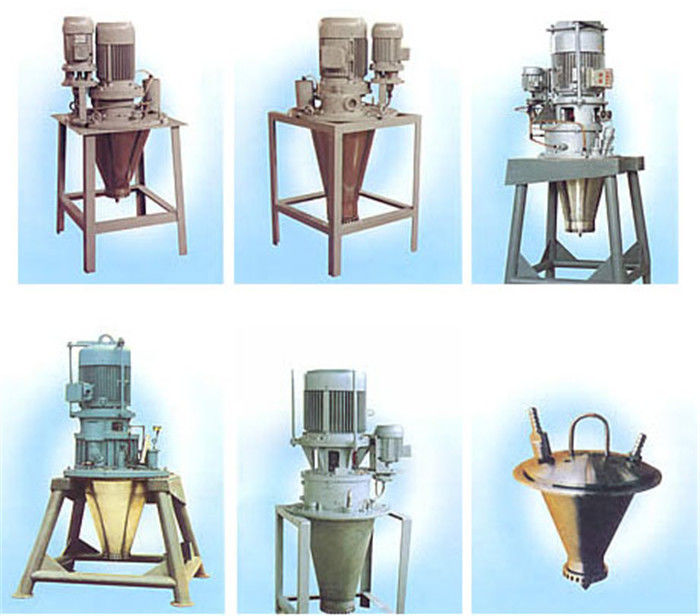

Szybkoobrotowe rozpylacze SGS bez blokowania

opis produktu

Szczegóły Produktu

Opis trzech rodzaje rozpylacze:

1. Rozpylacz obrotowy: Jego funkcją jest zwiększenie powierzchni właściwej paszy i szybkie odparowanie wody.Zawiesina musi mieć pewien stopień płynności, a przedmiotem rozpylania jest zawiesina, płyn o wysokiej zawartości pasty, zawiesina lub roztwór.

2. Dysza rozpylająca ciśnieniowo (pompa membranowa lub pompa wysokociśnieniowa bezpośrednio pod ciśnieniem ciekłej zawiesiny, a następnie rozpraszanie i rozpylanie materiału ciekłego przez dyszę ciśnieniową i rozpylanie rozproszonych kropelek mgły w gorącym powietrzu za pomocą ciśnienia. Suszenie jest przeprowadzane pośrodku. Ponieważ otwór dyszy jest mały, ciśnienie jest uwalniane natychmiast po przejściu strumienia wysokociśnieniowego, dzięki czemu zawiesina jest poddawana rozproszonej obróbce atomizującej, a poprzez kontakt z gorącym powietrzem następuje szybka wymiana ciepła masy).

3. Rozpylacz dyszowy: wykorzystuje energię kinetyczną zmagazynowaną przez sprężone powietrze do natychmiastowego uwolnienia w otworze materiału, dzięki czemu strumień materiału jest dobrze uderzony, rozproszony i cięty, a nadawa jest rozpylana, a drobne kropelki mgły w pełni stykają się z wysokim temperatura powietrza w wieży w celu wytworzenia masowej wymiany ciepła, a na koniec otrzymuje się produkt w postaci proszku.

Krótkie wprowadzenie konfiguracji rozpylacza obrotowego

Plik Atomizer obrotowy jest kluczową częścią odśrodkowej suszarki rozpyłowej, a jej modułowa konstrukcja jest kompaktowa, niezawodna i trwała, a ponadto jej konserwacja jest szczególnie wygodna.

1) Bieg

Metoda tr5ansmission tego typu Atomizer obrotowy jest napędem zębatym, silnik główny łączy skrzynię biegów za pomocą elastycznego sprzęgła wału, a następnie przekładnia sprawia, że ​​główny wał obraca się w pewnym zakresie dużych prędkości poprzez regulację prędkości przekładni.

2) System rozpylania

Ciecz zasilająca przepływa przez pompę cieczy i wchodzi do rury zasilającej, a następnie opada do płyty rozprowadzającej ciecz podawaną i wpływa do wewnętrznej komory tarczy spryskującej połączonej z głównym stożkiem wału przez puste oczka równomiernie rozmieszczone w komorze zasilającej płyta rozprowadzająca ciecz.Pod działaniem siły odśrodkowej ciecz zasilająca jest rozpylana w postaci maleńkiej rozpylonej kropli cieczy, a następnie tworzy mgłę.

3) System smarowania

Duży rozmiar Atomizer obrotowy posiada dwie pompy oleju przekładniowego pracujące synchronicznie, średniej i małej wielkości Atomizer obrotowyma jedną pompę oleju zębatego, a każda pompa olejowa ma jeden silnik jako napęd.Pompa olejowa zasysa olej ze skrzyni olejowej przez przewód ssący oleju i przenosi go do skrzyni biegów przez skraplacz, smaruje wysoki bieg przez dyszę wtrysku oleju i smaruje łożyska toczne, które znajdują się w skrzyni biegów i na wale głównym, poprzez mgła olejowa wytwarzana podczas obrotu przekładni.

4) Urządzenie alarmowe bezpieczeństwa dróg olejowych

Plik Atomizer obrotowynie może pracować w warunkach braku oleju.Dlatego urządzenie alarmowe jest zamontowane na kanale olejowym dużych i średnich kubków wtryskowych, a wszystkie standardowe kubki wtryskowe zostały wyposażone w elektryczny manometr kontaktowy, który kontroluje i zabezpiecza pracę bezpiecznej drogi olejowej.Gdy masa oleju znajduje się pod linią poziomu oleju lub występują awarie pompy olejowej i rurociągu, to normalnie nie może działać, a system alarmowy automatycznie uruchomi alarm, synchronicznie odetnie silnik główny, a następnie wtrysk kubek przestanie działać.

5) Urządzenie uszczelniające

Lubrykant The Atomizer obrotowyjest uszczelniony przez tuleję ustalającą olej na wale głównym i rurkę ustalającą olej na gnieździe łożyska bezpośredniego.(Patrz rysunek B) Aby zapewnić szczelność, za każdym razem, gdy wymieniasz łożysko główne, należy synchronicznie wymieniać tuleję ustalającą olej i nie można ponownie użyć zdemontowanej tulei ustalającej olej.Kiedy rura ustalająca olej opuszcza fabrykę, została uszczelniona i zamocowana oraz sprawdzono, czy wycieka olej.Nie ma potrzeby demontowania tej części podczas normalnych napraw i konserwacji, aby uniknąć wycieku oleju.

To urządzenie do zgrzewania maszynowego może zaspokoić normalne potrzeby, jeśli klienci mają specjalne wymagania, można dodać zestaw urządzenia uszczelniającego powietrze.

6) Układ chłodnicy oleju

Ze względu na stosunkowo wysoką temperaturę wewnętrzną komory suszenia, aby zapewnić normalną pracę sprayu odśrodkowego zamocowanego na szczycie wieży suszarniczej, kontrolować temperaturę smaru poniżej 70 ℃, dlatego we wszystkich typach urządzeń zamontowany jest system chłodnicy oleju ze stali nierdzewnej. Plik Atomizer obrotowyWoda doprowadzana do chłodnicy oleju za pomocą dopływu wody lub pompy wodnej, rura wlotowa wody powinna być połączona z dolnym złączem rurowym.Woda wypływa z innego złącza rurowego automatycznie po przełączeniu, a dopływ wody jest odpowiedni do kontrolowania temperatury wody poniżej 60 ℃.Jeśli klienci mają jakiekolwiek zapotrzebowanie, można dodać jednostkę chłodzącą powietrze.
