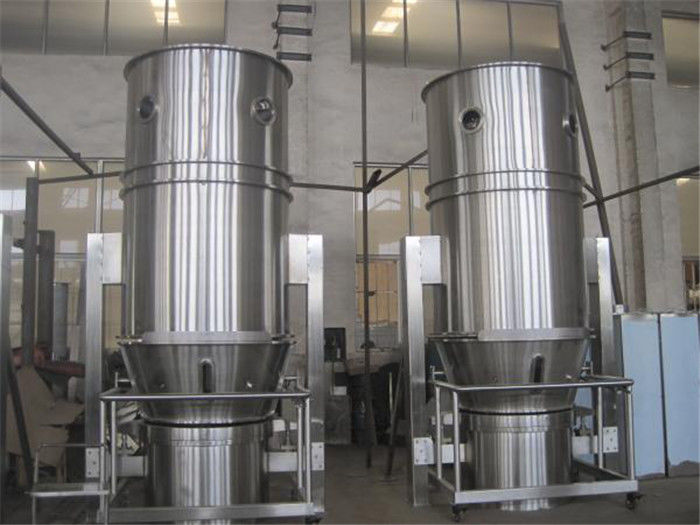

1.5m3 / min 6200mm FG Pionowa suszarka fluidalna

FG (Suszarka fluidalna) (Suszarka FBD) / Pionowa farmaceutyczna suszarka fluidalna ( Suszenie w złożu fluidalnym Maszyna )

Ogólny opis

Suszenie w złożu fluidalnym może być stosowane w całym przemyśle przetwórstwa proszków.W przemyśle farmaceutycznym ta innowacyjna metoda już dawno zastąpiła czasochłonne suszenie tacowe: proces suszenia z suszeniem w złożu fluidalnym skraca czas suszenia w suszarce około dwudziestokrotnie.Ponadto suszenie w złożu fluidalnym zapewnia kontrolowane i jednolite warunki suszenia w porównaniu z nierównomiernym suszeniem na tacach.

Szczegóły Produktu:

parametry techniczne

Uwagi:

Temperatura: regulowana od otoczenia do 120 ℃;

Poziom zbierania:> 99%

Czas działania: 15 ~ 30 min (w zależności od materiału)

Zawartość produktu końcowego: ~ 0,2%

Hałas: ≤75dB

Zasada:

Świeże powietrze jest filtrowane przez dwa lub trzy filtry, a następnie wchodzi do systemu grzewczego w celu ogrzewania.Po podgrzaniu gorące powietrze dostaje się do komory suszenia i wydmuchuje materiał w bębnie FBD i wpuszcza go w stan fluidyzacji.W tym okresie materiał jest suszony.Kiedy klienci używają maszyny, mogą ustawić procedurę i parametry zgodnie z wymaganiami procesu, a następnie uruchomić maszynę.

Suszarnia fluidalna FG-B i suszarka fluidalna FBG 2 bar odporna na wstrząsy są powszechnie stosowane do suszenia proszków i cząstek w przemyśle farmaceutycznym, spożywczym, paszowym, chemicznym.Złoże fluidalne to złoże cząstek stałych, w którym strumień powietrza przepływa w górę przez cząstki z szybkością dostatecznie dużą, aby wprawić je w ruch.Gdy powietrze przechodzi przez złoże cząstek, cząsteczki zachowują się jak przegotowana woda.Ruch aktywny stwarza potencjał dla lepszego mieszania i skutkuje właściwościami izotermicznymi.W bąbelkowym złożu fluidalnym nie występuje żaden gradient temperatury w masie fluidalnych cząstek.Ponieważ temperaturę i objętość powietrza można precyzyjnie regulować, proces zapewnia szybkie przenoszenie ciepła, dzięki czemu jest bardzo wydajny, a jednocześnie delikatny dla produktu.

Struktura rośliny:

1. WLOT AHU

Wlot AHU składa się z filtra głównego (G4), filtra końcowego (F8), filtra o wysokiej wydajności (H13) i nagrzewnicy z dokładną kontrolą temperatury.Przepływ powietrza wlotowego, prędkość i ciśnienie są zmienne i kontrolowane.W przypadku grzejnika może to być grzejnik parowy, grzejnik elektryczny, piec gazowy i tak dalej.

2. GŁÓWNA STRUKTURA CIAŁA

Główna konstrukcja korpusu składa się z misy dolnej, ruchomej miski na produkt z wózkiem, komory fluidalnej, komory rozprężnej / obudowy filtra.Dolna miska, pojemnik na produkt i komora fluidyzacyjna to nadmuchiwana silikonowa uszczelka uszczelniona czujnikiem kontroli sprężonego powietrza, aby zapewnić niezawodne uszczelnienie.

3. FILTR PRODUKTU

Dwuczęściowy filtr workowy o podwójnej strukturze (na życzenie dostępny filtr ze stali nierdzewnej) to nadmuchiwana silikonowa uszczelka uszczelniona między wewnętrznymi powierzchniami komory rozprężnej z czujnikiem kontroli sprężonego powietrza, aby zapewnić niezawodne uszczelnienie.Czujnik pyłu jest zamontowany na rurze wydechowej i jest połączony z systemem sterowania, aby zapewnić bezpieczeństwo produktu na etapie przetwarzania.

4. CENTRALA WYDECHOWA

Filtr wyciągowy jest przyjazny dla środowiska.

Funkcja :

Struktura złoża fluidalnego jest okrągła, aby uniknąć martwego kąta.Wewnątrz leja znajduje się mieszadło, które zapobiega zbrylaniu się surowca i tworzeniu się kanału przepływu.Granulat wyładowuje się metodą przewracania.Jest bardzo wygodny i pełny.Rozładowany system można zaprojektować na żądanie.

Działa w warunkach podciśnienia i uszczelnienia.Powietrze jest filtrowane.Dzięki temu jest prosty w obsłudze i wygodny w czyszczeniu.Jest to idealny sprzęt zgodny z wymaganiami GMP.

W przypadku wariantów procesu: granulacja natryskowa, aglomeracja natryskowa lub powlekanie natryskowe należy zwrócić uwagę, że nie tylko wilgoć musi odparować, aż osiągnie określoną wartość rezydualną, ale także, że suszenie odbywa się podczas całego procesu natryskowego.Zbyt wysokie temperatury powietrza wlotowego mogą prowadzić do niewystarczających mostków cieczy, niestabilnych struktur granulatu lub niejednorodnie wyglądających filmów.

Złoże fluidalne zapewniające szybkie przenoszenie ciepła przez medium.

Aplikacje:

Maszyna służy głównie do suszenia proszku lub granulatu z przemysłu farmaceutycznego, spożywczego, chemicznego i innych.

Przedmioty opcjonalne:

1. WYBUCH PROSZKU 2BAR I 10BAR

Konstrukcja przeciwwybuchowa proszku 2bar i 10bar można wybrać, aby zapewnić operatorowi, sprzętowi i środowisku bezpieczeństwo dzięki niezawodnemu urządzeniu uziemiającemu.

2. Ładowanie produktu przez podnośnik

Ładowanie produktu przez maszynę do transferu próżniowego 3. Konstrukcja ścianowa dla maszyny na zamówienie

Schemat blokowy procesu

Fluid Bed Dryer Dla farmaceutyków
