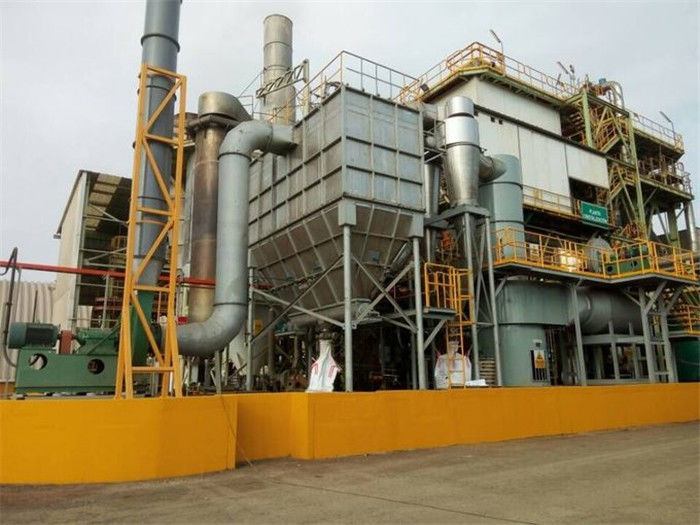

Ogrzewanie pieca gazowego 10TPH XSG Osuszacz strumienia powietrza

Suszarka Spin Flash z serii XSG

TParametry techniczne

Uwaga:
1. Parowanie wody to woda, która paruje co godzinę, gdy temperatura powietrza wlotowego wynosi 180 ° C, a temperatura powietrza wylotowego 80 ° C.
2. Oprócz powyższych modeli, istnieje możliwość wykonania specjalnego projektu i dostosowania dla użytkowników.
3. Powyższa zainstalowana pojemność jest standardowa, a materiały mają różne moce.

Opis produktu

Suszarka rzutowa jest szeroko stosowana do rozpraszania i suszenia ziarnistych, proszkowych, pastopodobnych i podobnych do placka filtracyjnego fałszywych aglomeratów w przemyśle chemicznym, farmaceutycznym, materiałów budowlanych, spożywczym, paszowym i innych.Suszarka rzutowa ma zalety małych zajmowanych powierzchni, niskiego zużycia energii, wysokiej sprawności cieplnej i ciągłej masowej produkcji.Korpus suszarki rzutowej jest wyposażony w obrotowe urządzenie tnące, a suchy materiał jest poddawany ścinaniu, obracaniu, zderzaniu, tarciu itp., Dzięki czemu materiał jest proszkowany i rafinowany oraz silnie rozpraszany, uzyskując w ten sposób efekt wydajnego i szybko odparowująca woda.Suszarnia wyposażona jest w filtr powietrza zapewniający czystość gorącego powietrza oraz warunki produkcyjne spełniające wymogi higieniczne przemysłu spożywczego.Maszyna ustawia separację cyklonową i zbieranie materiałów.Dodatkowo dołączany jest paragon do usuwania pyłu w celu zwiększenia współczynnika odzysku materiału.Może poprawić efektywność ekonomiczną przedsiębiorstw.Suszarkę można dostosować do potrzeb użytkownika.
Suszarka błyskawiczna jest również głównym sprzętem do suszenia resztek fasoli do produkcji ściółki dla kotów.Wytwarzanie ściółki z odchodów fasoli może służyć do maskowania zapachu moczu i odchodów kotów.Żwirek Okara jest wybierany przez wielu producentów żwirek ze względu na doskonałą jakość i umiarkowaną cenę.Jednak większość ścieków z fasoli dostępnych na rynku to mokre odpady z fasoli o zawartości wody powyżej 60%, które nie mogą spełnić wymagań surowcowych do produkcji ścieków z fasoli.Zmusza to przedsiębiorstwa do dalszej obróbki resztek fasoli, dalszej poprawy jakości resztek fasolowych oraz suszenia mokrej resztek fasoli do suchych resztek fasoli o wilgotności 9-13%, co spełnia wymagania surowcowe dla kat. śmieci.Powierzchnia żwirku zrobiona z resztek fasoli po wysuszeniu w suszarce typu flash jest przeważnie gęsta, z gęstymi porami i bardzo lekka.Charakteryzuje się dobrą absorpcją wody i efektem dezodoryzacji, jest nietoksyczny i nie zanieczyszcza środowiska, nie spłynie do kanalizacji i zostanie zablokowany, a transport jest bardzo wygodny.

Zasada działania
Suszarka rzutowa składa się z suchego silnika głównego, podajnika, źródła ciepła (pieca na gorące powietrze lub parę), filtra powietrza, dmuchawy powietrza, separatora cyklonowego, filtra workowego i wentylatora wyciągowego.Gorące powietrze wchodzi stycznie do dna suszarki i jest napędzane przez mieszadło, tworząc silne wirujące pole wiatru.Pasta trafia do suszarki za pomocą podajnika ślimakowego.Pod silnym działaniem szybko obracającej się łopatki mieszającej, materiał jest rozpraszany pod działaniem uderzenia, tarcia i siły ścinającej, materiał bloku jest szybko proszkowany i jest w pełni kontaktowany z gorącym powietrzem, ogrzewany i suchy.Odwodniony suchy materiał unosi się wraz z przepływem gorącego gazu, a pierścień klasyfikacyjny przechwytuje duże cząstki.Drobne cząstki są odprowadzane ze środka pierścienia na zewnątrz suszarki i odzyskiwane przez separator cyklonowy i odpylacz.Suchy materiał nie jest suszony lub materiał sypki jest poddawany działaniu siły odśrodkowej, spada na dno i jest kruszony i suszony.

Schemat blokowy


System zywieniowy
Do systemu podawania zwykle wybieramy podajnik dwuślimakowy.Podwójny wał ze specjalnie zaprojektowanymi ostrzami do łamania zbryleń, aby zapewnić płynne wejście surowca do komory suszenia.I przejedź przez silnik i skrzynię biegów


Komora suszenia
Komora suszenia składa się z dolnej części mieszającej, środkowej z płaszczem i górnej części, a czasami na życzenie z odpowietrznika górnego.


System zbierania kurzu
W przypadku systemu zbierania pyłu ma kilka sposobów.
Zebrany produkt gotowy jest używany przy użyciu cyklonów i / lub filtrów workowych.Zwykle po cyklonach znajdują się skrubery lub filtry workowe do końcowego oczyszczania gazów spalinowych w celu spełnienia aktualnych wymagań dotyczących emisji.

Funkcjas roślin

1. Wskaźnik zbierania gotowego produktu jest bardzo wysoki.
Aby zastosować separator cyklonowy o wysokiej wydajności i niskiej rezystancji (wskaźnik zbierania może wynosić powyżej 98%), wraz z odpylaczem worka z tkaniny pulsacyjnej typu komory powietrznej (wskaźnik zbierania może wynosić powyżej 98%)
2. Skuteczna kontrola końcowej zawartości wody i drobnych cząstek produktu końcowego
Do kontrolowania końcowej zawartości wody i dokładności produktu końcowego poprzez regulację przesiewacza i prędkości powietrza wlotowego.
3. Żadne materiały nie przyklejają się do ściany
Ciągły strumień powietrza o dużej prędkości mocno wypłukuje materiały pozostające na ścianie, aby usunąć zjawisko pozostawania materiałów na ścianie
4. Maszyna ta dobrze radzi sobie z obróbką materiałów wrażliwych termicznie
Dno głównej maszyny należy do obszaru o wysokiej temperaturze.Prędkość powietrza w tym obszarze jest bardzo duża, a materiał prawie nie ma bezpośredniego kontaktu z ciepłą powierzchnią, więc nie ma obaw o spalenie i zmianę koloru.
5. Suszarnie XIANDAO Spin Flash przeznaczone są do ciągłego suszenia spoistych i niespoistych past i placków filtracyjnych oraz płynów o wysokiej lepkości.Głównymi komponentami instalacji XIANDAO Spin Flash są system podawania, opatentowana komora suszenia i filtr workowy.Ten opatentowany proces, cieszący się szerokim uznaniem klientów z różnych branż na całym świecie, zapewnia szybszą i bardziej energooszczędną alternatywę dla suszenia rozpyłowego.Dzięki ponad 150 instalacjom suszarek XIANDAO Spin Flash na całym świecie XIANDAO DRYING łączy doświadczenie i najnowocześniejszą technologię w rozwiązaniach o wartości dodanej dla naszych klientów.Podwyższone temperatury suszenia mogą być stosowane w przypadku wielu produktów, ponieważ odparowanie wilgoci powierzchniowej natychmiast schładza gaz suszący bez znacznego podwyższania temperatury produktu, co może pogorszyć jego jakość.
6. Mokry materiał jest rozpraszany w strumieniu ogrzanego powietrza (lub gazu), który przepuszcza go przez przewód suszący.Wykorzystując ciepło strumienia powietrza, materiał wysycha podczas transportu.Produkt jest oddzielany za pomocą cyklonów i / lub filtrów workowych.Zwykle po cyklonach znajdują się skrubery lub filtry workowe do końcowego oczyszczania gazów spalinowych w celu spełnienia aktualnych wymagań dotyczących emisji.
7. System zasilający składa się z kadzi zasilającej, w której nieciągły przepływ produktu jest buforowany i rozdrabniany przez mieszadło przed ciągłym suszeniem.Śruba podająca o zmiennej prędkości (lub pompa w przypadku podawania płynu) przekazuje produkt do komory suszenia.
8. Wirnik w stożkowej podstawie komory suszącej fluidyzuje cząstki produktu w efektywnym suszeniu strumieniu gorącego powietrza, w którym wszelkie mokre grudki są szybko rozpadane.Gorące powietrze jest dostarczane przez nagrzewnicę powietrza z regulacją temperatury i wentylator o regulowanej prędkości, wchodząc do komory suszenia po stycznej w celu wytworzenia turbulentnego, wirującego przepływu powietrza.
9. Drobne cząstki unoszące się w powietrzu przechodzą przez klasyfikator w górnej części komory suszenia, podczas gdy większe cząsteczki pozostają w strumieniu powietrza w celu dalszego suszenia i sproszkowania.
10. Komora suszenia jest sztywno zaprojektowana, aby wytrzymać szok ciśnieniowy w przypadku wybuchowego spalania palnych cząstek.Wszystkie łożyska są skutecznie chronione przed kurzem i wysoką temperaturą.

Przetwarzanie funkcje
1. Organiczne połączenie technik wirowania, fluidyzacji, natryskiwania i proszkowania oraz sortowania.
2. Kompaktowy sprzęt, małe gabaryty, wysoka wydajność produkcyjna, ciągła produkcja i realizowanie "małego sprzętu, dużej produkcji".
3. Duża wytrzymałość na suszenie, niskie zużycie energii i wysoka sprawność cieplna.
4. Materiał ma krótki czas przebywania i dobrze wykończony produkt, który można stosować do suszenia materiałów wrażliwych na ciepło.Podciśnienie lub mikro-ujemne
5. Praca ciśnieniowa, dobra szczelność, wysoka sprawność i eliminacja zanieczyszczeń środowiska.

Elastyczny materiał
Artykuły spożywcze: białko sojowe, skrobia żelowana, koryto na wino, cukier pszenny, skrobia pszenna itp.
Organiczne: Atrazyna (pestycydy pestycydowe), kwas laurynowy, kwas benzoesowy, kwas benzoesowy, dan bakteriobójczy, szczawian sodu, octan celulozy, pigmenty organiczne i tym podobne.
Barwniki: antymon, czarny tlenek żelaza, barwnik indygo, kwas masłowy, wodorotlenek tytanu, siarczek cynku, różne pośrednie barwniki azotowe.
Materiały nieorganiczne: boraks, węglan wapnia, wodorotlenek, siarczan miedzi, tlenek żelaza, węglan baru, trójtlenek antymonu, różne wodorotlenki metali, różne sole metali ciężkich, syntetyczny kriolit i tym podobne.


Schemia structure
