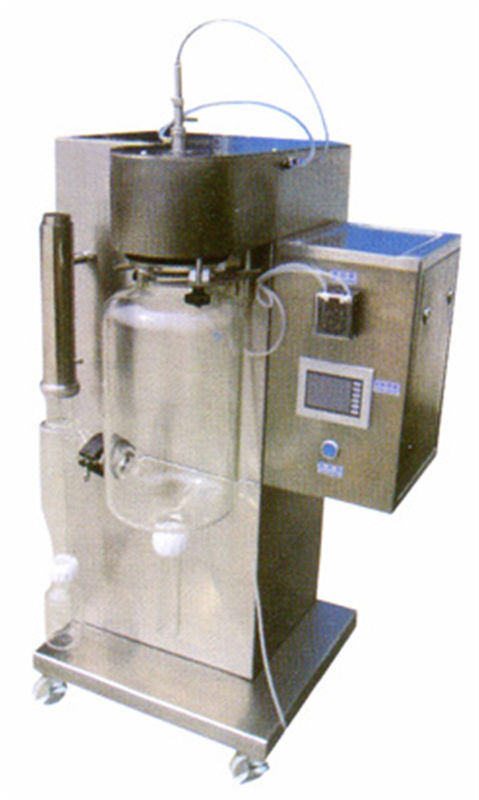

Mała powierzchnia zabudowy 12KW 3kg / H Laboratoryjna suszarka rozpyłowa

1.Nazwa produktu: Suszarka rozpyłowa o wielkości laboratoryjnej / Centrum testowe / Urządzenia do testów próbnych / Centrum testowe suszarek rozpyłowych / Serwisowa suszarka rozpyłowa / Suszarka rozpyłowa do próbek

2.Szczegóły Produktu

Object for Suszarka rozpyłowa do próba test

Celem tego testu próbnego jest zapewnienie ważnej podstawy do uzyskania parametrów technicznych do projektowania instalacji wielkoskalowych.Dwie strony powinny współpracować w ramach niezbędnych negocjacji technicznych w celu uzyskania zoptymalizowanego rozwiązania testowego na miejscu.Na podstawie porozumienia dwóch stron test zostanie przeprowadzony oficjalnie.

Serdecznie zapraszamy do przyniesienia surowca do przetestowania w naszym Centrum Testowym.

Poufność techniczna:

Trzy strony są odpowiedzialne za poufność swoich produktów i osiągnięć technologicznych (tj. PWI lub patent), ale odpowiednie dane techniczne wygenerowane podczas procesu testowania, obie strony mają obowiązek i odpowiedzialność za ich ścisłe zachowanie dla siebie.W żadnym wypadku obie strony nie powinny przekazywać informacji ani danych żadnej stronie trzeciej.

Obecnie nasza firma w zasadzie zbudowała duże centrum testowe.Wszystkie obiekty testowe tego centrum testowego są projektowane i produkowane zgodnie z wymaganiami konfiguracji wysokiego poziomu i wysokiej precyzji w głównych obszarach zastosowań przemysłowych.Pomieszczenia pomocnicze różnych obiektów testowych są w pełni umeblowane, a ich koncepcja projektowa jest nowatorska i wyjątkowa, a jednocześnie mają szereg zaawansowanych i elastycznych funkcji oraz mają szeroki zakres zastosowań;

Jego konfiguracja systemu sterowania ma niezrównane zalety techniczne, uwalniając potężny potencjał nowoczesnej technologii systemów sterowania automatyki przemysłowej, co znajduje odzwierciedlenie w: Panel sterowania ma wysokiej klasy / wyrafinowany wizualny interfejs inteligentnego sterowania człowiek-maszyna, który wyświetla doskonały profesjonalny elementy sterowania procesami przemysłowymi - główne zastosowane komponenty elektryczne to produkty znanych marek, które spełniają międzynarodowe standardy jakości produktów pierwszej klasy i charakteryzują się wrażliwą reakcją instrumentu, wysoką precyzją sterowania, stabilną wydajnością produktu, znakomitą jakością wykonania, wygodną obsługą itp. które są w pełni zdolne do zapewnienia bezpiecznej i niezawodnej produkcji oraz działania całego sprzętu w normalnym środowisku pracy.

Wprowadzenie do main zakłady / obiekty centrum egzaminacyjnego

1. Laboratoryjna suszarka rozpyłowa

Opisy produktów

Model testowy suszenia rozpyłowego w skali laboratoryjnej marki „XIANDAO” jest pierwszym produktem w Chinach.Od momentu powstania / powstania w latach 80-tych ma wyjątkową historię swojego sukcesu.Prawie 250 sztuk / zestawów zostało dostarczonych do użytku obecnie na uniwersytetach, w ośrodkach badawczych, instytutach badawczych i zakładach produkujących proszek w kraju i za granicą.

Ze względu na dużą elastyczność, wygodę, praktyczność, nowoczesny wygląd ogólny, a ponadto ma różne poziomy systemu sterowania, dzięki czemu model laboratoryjny może sprostać rosnącym wymaganiom różnych użytkowników w zakresie suszenia laboratoryjnego.

Ponadto suszenie rozpyłowe jest unikalnym procesem suszenia obejmującym zarówno tworzenie cząstek, jak i suszenie, w którym właściwości proszku mogą być utrzymywane na stałym poziomie dzięki ciągłej pracy.Właściwy dobór rozpylacza i jego zmiennych parametrów pracy ma ogromne znaczenie dla uzyskania optymalnych warunków pracy i pierwszorzędnych odmian / kategorii proszków.

Suszarka rozpyłowa o zamkniętym cyklu pracy BYP-12 Lab

Szereg zastosowań

1. Ceramika nietlenkowa (Aen, Si3N4, itp.), Twardy stop, wysokowydajny materiał akumulatorowy itp.

2. Substancje smakowe, produkty zdrowotne.

3. Produkt leczniczy, witamina, leki ekologiczne.

4. Żywica syntetyczna, parafina.

MSD-8 Waga laboratoryjna Wielofunkcyjna precyzyjna farmaceutyczna suszarka rozpyłowa

Opisy produktów

◆ Suszarka rozpyłowa „Xian_action” odniosła wyjątkowy sukces od momentu wprowadzenia jej do naszych klientów.ponad 200 jednostek zostało dostarczonych do uniwersytetów, ośrodków badawczych i specjalistycznych zakładów produkcji proszków na całym świecie.

◆ Został wprowadzony, aby sprostać rosnącemu zapotrzebowaniu na bardziej elastyczną, niezawodną, ​​nowoczesną i przyjazną dla użytkownika suszarkę laboratoryjną z różnymi poziomami systemów sterowania.

◆ Suszenie rozpyłowe to wyjątkowy proces suszenia obejmujący zarówno tworzenie się cząstek, jak i suszenie.Można kontrolować właściwości proszku i zachować właściwości proszku.Stały

podczas ciągłej pracy.Wybór i działanie rozpylacza ma ogromne znaczenie dla osiągnięcia optimum.

1. Sprzęt z wysokiej jakości stali nierdzewnej AISI316, cały sprzęt do suszenia rozpyłowego projektuje piękne, płynne linie, wykwintne wykonanie, rozsądny układ

2. Metoda atomizacji z trzema rodzajami opcji: odśrodkowa, z dwoma rozpylaczami od góry, z dwoma rozpylaczami od dołu, odpowiednia do produkcji wyrobów o różnych specyfikacjach;

3. Zdejmowane czyszczenie komory gorącego powietrza, prosta obsługa, niski poziom hałasu;

4. A części mające kontakt z materiałem to szybka konstrukcja konstrukcyjna, łatwy demontaż, łatwe do czyszczenia, wymagania higieniczne;

5. HMI wykorzystując sterowanie PLC, można bezpośrednio ustawić temperaturę na wlocie, temperaturę spalin, posuw, gromadzenie danych, rejestrację, drukowanie oraz monitorowanie i kontrolę procesu.

Pilotowa suszarka rozpyłowa model LPG-8

Standardowa obrotowa suszarka rozpyłowa może bezpośrednio suszyć rozpryskowo roztwór, emulsję, zawiesinę i pastę do produktów proszkowych.Charakteryzuje się dużą szybkością schnięcia, wysoką wydajnością i niewielką liczbą zabiegów.Potrafi zachować kolor, zapach i smak materiału.Suchy proszek ma dobrą rozpuszczalność, wysoką czystość, dobre środowisko pracy i zasadniczo realizuje działanie automatyczne.Ta maszyna jest szeroko stosowana w przemyśle chemicznym, petrochemicznym, metalurgicznym, spożywczym, medycznym, budowlanym, ceramicznym, leśnym i chemicznym.Ponadto urządzenie może również chłodzić i granulować specjalne materiały, takie jak wosk polietylenowy, biologiczne pestycydy i nawozy wieloskładnikowe po podgrzaniu i stopieniu.

Główne parametry techniczne:

Maks.zdolność odparowywania wilgoci: 3kgs / h

Temperatura na wlocie: 120 ～ 300 ℃ (regulowana zgodnie z charakterystyką materiału)

Temperatura wyjściowa: 80 ℃ ～ 100 ℃ (regulowana w zależności od charakteru materiału)

Całkowita moc wyposażona: 12KW

CSD-30 P.recision doceramiczny Smódl się reryer

Ogólny opis:

Cały proces nie wymaga ręcznej obróbki.

◆ Suszarka rozpyłowa do ceramiki precyzyjnej to suszarka rozpyłowa nowej generacji.Jest to ulepszony produkt wprowadzony przez techników naszej firmy poprzez innowacje technologiczne w oparciu o model LPG.Maszyna charakteryzuje się niewielkimi rozmiarami, prostą obsługą i niezawodną pracą oraz może przygotować proszek o dobrej kulistości i jednolitym rozkładzie wielkości cząstek, dzięki czemu może znacznie zwiększyć gęstość prasowanego produktu.

◆ Wyższość i praktyczność tej serii modeli zapewnia jednostkom naukowo-badawczym niezbędne warunki do produkcji ceramiki szlachetnej i nowych materiałów.Obecnie z powodzeniem stosowaliśmy tlenek cyrkonu, tlenek glinu, tlenek cynku, PTC, węglik krzemu, azotek krzemu, materiały do ​​akumulatorów litowych i inne branże i zdobyliśmy jednomyślne uznanie użytkowników.

Zalety technologii:

● Wprowadzenie nowego rozpylacza typu M, który charakteryzuje się następującymi cechami:

① Może otrzymać doskonale sypki sferyczny proszek;

② Potrafi wytwarzać proszek o równomiernym rozkładzie wielkości cząstek;

③ Kwota lokaty malejąca w linii stycznej;

④ Można regulować średnią wielkość cząstek produktu.

● Konstrukcja wydechowa typu low-cap zaprojektowana tak, aby zapewnić, że większość proszków zbiera się na dnie wieży suszącej, tylko niewielka ilość proszku trafia do separatora cyklonowego lub filtra workowego, co znacznie zmniejsza poziom naprężeń podczas separacji gaz-ciało stałe odpylacza po etapie.

● W systemie grzewczym zastosowano nieutleniające łączniki rur grzewczych.Powietrze wchodzące do suszarni jest filtrowane poprzez trzystopniowe oczyszczanie - pierwotną wydajność, pośrednią sprawność i wysokotemperaturową wysoką wydajność, a stopień oczyszczenia sięga ponad stu tysięcy.Zapobiegaj domieszaniu się zanieczyszczeń zewnętrznych do produktu i wpływaj na procedury po obróbce, takie jak formowanie i spiekanie produktu.

Laboratoryjna suszarka rozpyłowa LSD-1500

1. Do produkcji maszyn w ogóle, produkty spalania gazu mogą promować efektywny rozkład termiczny.

2. Itcan rozpyla urządzenie do pirolizy, aby osiągnąć skalę produkcyjną.

3. Specjalna ceramiczna rura rdzeniowa pieca, podgrzewana pośrednio przez grzałkę elektryczną.

4. W temperaturze pieca około 600 ~ 900 ℃ w warunkach eksploatacji.

5. Ogólnie, idealnym sposobem jest użycie rozpylacza rozpylającego o dużej prędkości odśrodkowej, ale można również wybrać drugi roztwór i atomizację dyszową zawiesiny.

6. Kompaktowy, niewielki rozmiar;prosta obsługa, wysoka wydajność.

Urządzenie do pirolizy natryskowej (reaktor rozpylania ciepła)

Pracaing Zasada dla Metoda reaktora z rozpylaniem ciepła

Metoda rozpylania mieszanego surowca (takiego jak roztwór soli metalu) w piecu wysokotemperaturowym i poddawania go natychmiastowemu rozkładowi termicznemu, reakcji, syntezie lub kalcynacji / spiekaniu w celu uzyskania produktu w postaci proszku (zwykle proszku tlenku metalu).

Funkcje dla wysokiej temperatury Spryskaj pirolizę

1. Synteza układu wieloskładnikowego, nawet gdy cząstki mogą być produktami mikronowymi.

2. Czy śladowe ilości dodanych składników są równomiernie rozproszone w surowcach.

3. W porównaniu z metodą mieszania proszku, mieszanie zanieczyszczeń jest mniej mechaniczne.

4. Produkty proszkowe o aktywności powierzchniowej, łatwe do spiekania.

Roślina posiada:

1. do produkcji maszyn w ogóle, produkty spalania gazu mogą promować skuteczny rozkład termiczny.

2. może rozpylać urządzenie do pirolizy, aby osiągnąć skalę produkcyjną.

3. specjalna ceramiczna rura rdzeniowa pieca, ogrzewana pośrednio przez grzałkę elektryczną.

4. w temperaturze pieca około 600 ~ 900 ℃ w warunkach eksploatacji.

5. ogólnie rzecz biorąc, idealnym sposobem jest użycie rozpylacza odśrodkowego o dużej prędkości, ale można również wybrać drugi roztwór i atomizację dysz zawiesiny.

6. kompaktowy, niewielki rozmiar;prosta obsługa, wysoka sprawność cieplna.

2. Rozmiar pilota Suszarka rozpyłowa o zamkniętym cyklu model BYP-20 dla test cel, powód:

Suszarka rozpyłowa o zamkniętym cyklu model BYP-20

1. Może zapobiegać utlenianiu się produktów i poprawiać jakość produktów.

2. Łatwo jest zrealizować bezpyłową i aseptyczną pracę.

3. Może odzyskać rozpuszczalnik z cieczy materiału.

4. Może poprawić zachowanie kompozycji zapachowej.

5. Może wysuszyć łatwopalną ciecz lub zrobić granulację chłodzącą.

6. Może wysuszyć materiał z dużą wrażliwością na ciepło.

7. Może uświadomić sobie mniej zagrożeń publicznych lub żadnych zagrożeń publicznych.

8. Może pominąć urządzenie dezodoryzujące.

9. Może realizować niską temperaturę suszenia poniżej 100 stopni Celsjusza.

Definicja suszarki rozpyłowej w cyklu zamkniętym

◆ Suszarka rozpyłowa z zamkniętym cyklem w komorze suszącej zostanie zamknięta w kropelkach mgły zdyspergowanych z ciała stałego do cieczy i gorącym medium (azot N2) była suszona metodą kropelkową

produkty w proszku.Rozpylany przez rozpylacz obrotowy lub rozpylacz dyszowy w celu osiągnięcia, suszenie kropel można regulować za pomocą temperatury lub przepływu kontrolowanego medium grzewczego,

odparowanie rozpuszczalnika do odzyskania przez jednostkę skraplającą, po „usunięciu” i pełnym „odwodnieniu” mediów, zastosowano filtry o wysokiej wydajności i zawrócono do wymiennika ciepła, a na koniec zawrócono do układu suszenia.

◆ Sukces wymagań dotyczących mycia i chłodzenia metodą suszenia rozpyłowego w cyklu zamkniętym będzie częścią dokładnej kontroli temperatury.W przypadku alkoholu o wysokiej temperaturze wrzenia, ogólnie wody chłodzącej lub słonej, rozpuszczalników o niskiej temperaturze wrzenia, takich jak dichlorometan, heksan, aceton itp., Należy zastosować wymianę ciepła w układzie chłodzenia sprężarkowego.

3.Suszarka rozpyłowa na skalę komercyjną:

Specjalnie zaprojektowana wielofunkcyjna suszarka rozpyłowa PSD-50 Precision Pharmaceutical

Nowo wybudowana wieża serwisowa dla klienta

Firma Xiandao to profesjonalna fabryka specjalizująca się w badaniach procesów, projektowaniu i wytwarzaniu suszarek rozpyłowych i granulatorów fluidalnych.

Wkrótce umieścimy tę wielofunkcyjną suszarkę rozpryskową PSD-50 Precision Pharmaceutical w centrum testowym, wszystko po to, aby sprostać rosnącej liczbie potrzeb testowych zgłaszanych przez większość użytkowników w obszarach zastosowań przemysłowych, takich jak farmacja, żywność, chemikalia, nowe energia i nowe materiały.Oczywiście wymagania te są zasadniczo skoncentrowane na wymaganiach bardziej złożonych procesów produkcyjnych, wyższej jakości produktu i wyższej wydajności testów, które w dużej mierze odzwierciedlają trend rozwojowy głównych gałęzi przemysłu w zastosowaniach przemysłowych w nadchodzącym okresie.Trend rozwojowy stał się wiatrowskazem dla rozwoju branży.

◆ Firma tworzy specjalne laboratorium do świadczenia usług testowych dla klientów (odpłatnie), a uzyskane dane techniczne będą stanowić ważną podstawę do wyboru i projektowania

sprzęt na dużą skalę.

◆ Jesteśmy również odpowiedzialni za zapewnienie zoptymalizowanych konfiguracji instalacji, dobór modelu i projekt, a także prowadzimy klientów w zakresie instalacji, usuwania błędów i szkolenia dla operatorów oraz przekazywania praktycznych doświadczeń operacyjnych.

Odniesienie ICP interfejs szafy sterowniczej dla zestawu pf PSD seria Suszarka rozpyłowa

Informacje referencyjne dotyczące automatyzacji

Zaawansowany system sterowania automatyki przemysłowej

System automatyki składa się ze sterownika PLC, wykorzystującego programowalny sterownik logiczny firmy SIEMENS S7-315 2DP i opartego na oprogramowaniu do programowania STEP 5.5, uruchamiania i zatrzymywania oraz blokowania instalacji, sterowania pętlą PID i alarmowania parametrów procesu oraz itp. Można zrealizować.System sterowania najpierw przyjmuje polecenia operatora, a następnie ocenia, czy warunki logiczne programu procesowego zostaną spełnione zgodnie z zebranymi informacjami terenowymi.Jeśli warunki są ustawione, program sterujący wyprowadza sygnały w określonej kolejności, aby aktywować lub zamknąć wszystkie rodzaje urządzeń w procesie sterowania.

Interfejs człowiek-maszyna HMI jest konfigurowany przez oprogramowanie konfiguracyjne SIMATIC WinCC firmy SIEMENS, które realizuje działanie, monitorowanie stanu pracy, analizę danych, rejestrację i drukowanie systemu sterowania urządzeniami suszącymi.Zakończyło organiczne połączenie sprzętu polowego i personelu.Poprzez HMI operator może wprowadzać komendy, wprowadzać różne parametry procesu lub formuły, aby zakończyć produkcję różnych produktów, a jednocześnie uzyskać informacje o stanie systemu.Możemy również zapytać o aktualne informacje o produkcji systemu lub prześledzić (zapytać) ważne dane rekordowe z historycznego procesu produkcyjnego.Jeśli wystąpi nienormalna sytuacja, system wyśle ​​sygnał alarmowy.

Dane terenowe są zbierane przez sterownik PLC S7-315, a zebrane dane są wyświetlane i zapisywane na komputerze, który przyjmuje WinCC jako oprogramowanie konfiguracyjne przy użyciu modułu CP343-1 za pośrednictwem protokołu TCP / IP.

Dane zebrane w PLC są również przesyłane do zdalnego komputera poprzez router przemysłowy (HUB).

Oprogramowanie PLC i oprogramowanie komputera głównego wykorzystują strukturę programu S88 i modułową konstrukcję.

Zgodnie z różnymi obiektami sterowania zapisywane są szablony silników (dwa typy, w tym sterowanie falownikiem i sterowanie bezpośrednim uruchomieniem), w tym moduły zaworów, szablony wejść analogowych, szablony wyjść analogowych, szablony pętli regulacji PID itp.

Ze względu na sterowanie procesem do programowania stosowany jest blok GRAPH firmy SIEMENS, dzięki czemu proces jest bardziej przejrzysty.

Proces suszenia jest udoskonalany do wielu małych procesów (takich jak praca na zimno, na gorąco, na wodzie, na materiale, suszenie itp.).

Zadaniem automatycznego systemu sterowania jest zapewnienie normalnej pracy urządzeń i osiągnięcie stabilności jakości produktu poprzez kontrolę i monitorowanie ważnych parametrów procesowych suszarki rozpyłowej.
