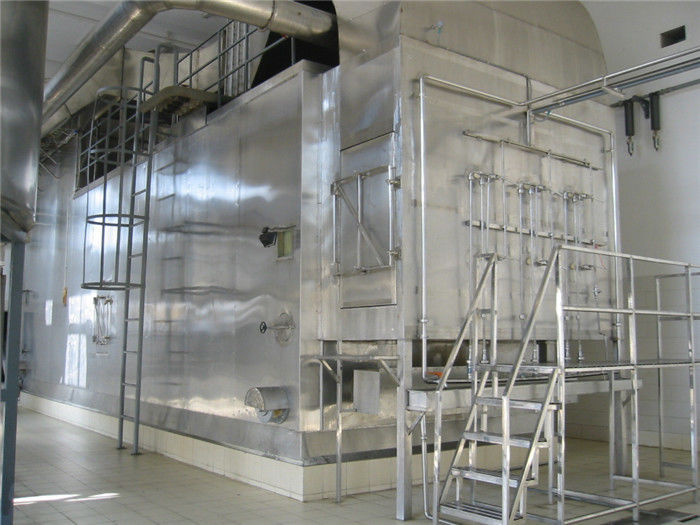

Poziomy sprzęt do suszenia rozpyłowego HSD o jednolitej wielkości cząstek

opis produktu

Pozioma suszarka rozpyłowa serii HSD

Krótkie wprowadzenie

HSD Series H.orizontal Smódl się reryerróżni się od konwencjonalnej pionowej suszarki rozpyłowej.Prostokątny korpus wieży leży na ziemi, armata od strony korpusu wieży zasila, wyładowuje z drugiej strony.Materiał można natryskiwać pompą wysokociśnieniową, a następnie w pełni stykać się z gorącym powietrzem znajdującym się po tej samej stronie.Wysycha w bardzo krótkim czasie.Gotowy produkt spada na dolną płytę wieży pod wpływem grawitacji, a materiał na płycie przechodzi przez zgarniacz, aby dostać się do portu odbiorczego.
Po wyschnięciu gotowy produkt ma dobrą płynność, małą pozostałość, ręczne ładowanie, dobrą stabilność, jednolity rozmiar cząstek i wysoką wydajność.

Szeroko stosowany w białku żółtka jaja, komórkach krwi, osoczu, przemyśle spożywczym, chemicznym i innych.

Szczegóły Produktu

funkcje

• Bardziej średni rozmiar cząstek, wyższa wydajność, mniej odpadów i mniejsze straty;
• Bez kolanka, wyeliminuj zjawisko zatykania się rur;
• System ma mniejszy opór, można zastosować wentylator o niższym ciśnieniu przy niższym zużyciu energii;
• Przestrzeń jest zwarta.Dmuchawa powietrza, wentylator wyciągowy i nagrzewnica mogą być umieszczone na szczycie wieży, aby zmniejszyć zajmowany obszar.Wysokość sprzętu jest zmniejszona o ponad połowę niż w przypadku typu pionowego.

Zasady pracy

Powietrze po przefiltrowaniu przez filtr i podgrzaniu przez nagrzewnicę trafia do dystrybutora gorącego powietrza, w którym się znajduje

komora suszenia.Poprzez dystrybutor gorącego powietrza gorące powietrze będzie równomiernie docierało do komory suszenia.Na

W tym samym czasie pompa zasilająca wyśle ​​płynny materiał do pistoletu natryskowego (dyszy).Płynny materiał

zostanie rozpylona na drobne kropelki.To sprawia, że ​​powierzchnia kontaktu materiału płynnego i gorącego powietrza jest bardzo duża

większa, wilgoć szybko odparowuje.W bardzo krótkim czasie płynny materiał jest suszony na proszek.Proszek

opada suszarkę dnem.Większość produktów odbieranych jest przez przekładnię zgarniacza i ślimaka.

Mniej drobnego proszku trafi wraz z gazem resztkowym do workowego odpylacza, który jest pod koniec suszenia

izba.Pył i proszek są zbierane przez przenośnik ślimakowy.Wentylator odprowadza spaliny.

Cechy tego urządzenia to:

1. Szybkość suszenia jest bardzo duża
Po natrysku ciśnieniowym powierzchnia materiału jest znacznie zwiększona, a wilgotność 90 ~ 95% może natychmiast odparować w powietrzu o wysokiej temperaturze.Czas schnięcia zajmuje tylko od dziesięciu do kilkudziesięciu sekund.
2. przestrzeń jest mniejsza
W porównaniu z pionową suszarką rozpyłową model przyjmuje metodę poziomego doprowadzania wlotu, wysokość sprzętu jest znacznie zmniejszona, a urządzenie do usuwania pyłu nie jest zaprojektowane przez podzielony korpus.Konstrukcja jest zwarta, a układ rozsądny.Tak więc obszar jest znacznie zmniejszony, inwestycja w budynek fabryki i nośność sprzętu również są odpowiednio zmniejszone.
3. Produkt wysokiej jakości
Struktura wyposażenia jest prostsza.Czas schnięcia produktu jest krótki, a gruby i drobny proszek produktu jest zbierany.Może spełniać wszystkie rodzaje wskaźników jakości, takich jak rozkład wielkości, kształt produktu, jakość produktu, kolor, zapach, smak, aktywność biologiczna i wilgotność produktu.
4. Łatwa obsługa i czyszczenie.
Model jest prostszy w obsłudze, ma wyższą automatyzację i mniejszą awaryjność.Wewnętrzne czyszczenie sprzętu jest wygodne i nie ma martwego kąta.W porównaniu z suszarką pionową, maszyna nie ma ukrytych zagrożeń związanych z pracami lotniczymi wynikającymi z produkcji, montażu, czyszczenia i konserwacji.

Roślina konfiguracjas i opis struktury

Rodzaje hzjadacz
Ze względu na różne źródła ciepła używane przez użytkowników, zwykle jest to energia elektryczna, para, spaliny gazu ziemnego, węgiel, ropa i tak dalej.Sterowanie formą pieca grzewczego jest inne.Można go dobrać zgodnie z wymaganiami produktów i warunkami panującymi w różnych miejscach.Więcej informacji oraz instrukcje obsługi tego typu można znaleźć w instrukcji.

Rodzaje konwencjonalnych grzejników:

1).Grzejnik elektryczny
2).Parowy wymiennik ciepła
3).Wymiennik ciepła przenoszący ciepło
4) bezpośrednie lub pośrednie spalanie gazu ziemnego (lub innych gazów).
5).Bezpośrednie / pośrednie spalanie węgla
6).Olej do spalania bezpośredniego / pośredniego
7).Spaliny

Obecnie ta maszyna wykorzystuje parowe przenoszenie ciepła, ogrzewanie elektryczne i bezpośrednie ogrzewanie gazu ziemnego.

2. Filtr powietrza
Zgodnie z różnymi wymaganiami wlot powietrza do systemu jest zwykle wyposażony w filtr powietrza.Oto opcje opcjonalne:
1).Chropowaty filtr powietrza
2).Filtr powietrza o średnim efekcie
3).Nieefektywny filtr powietrza
4).Filtr o wysokiej wydajności
5).Filtr o wysokiej temperaturze i wysokiej wydajności

3. Dystrybutor gorącego powietrza
Gorące powietrze wpływa do komory suszenia poziomo, gorące powietrze i kropelki dokonują wymiany ciepła i masy.Z jednej strony sprzyjają kontaktowi gazu i cieczy oraz wzmacniają proces suszenia.Z drugiej strony, aby zapobiec przyklejaniu się półmokrego materiału do ściany.

4.Rodzaje F.pompa eed
Poniżej przedstawiono typy suszarek rozpyłowych z pompą zasilającą:
1).Pompa śrubowa
2).Pompa zębata
3).Homogeniczna pompa
4).Pompa membranowa (podtrzymująca urządzenie stabilizujące)
5).Pompa wysokociśnieniowa
6).Transport pneumatyczny

Ciśnieniowy pistolet natryskowy/dysza

Główne zalety:
1) Prosta konstrukcja i niski koszt
2) Łatwa konserwacja i wygodny montaż
3) W porównaniu z przepływem powietrza i typem odśrodkowym, moc atomizacji jest stosunkowo niższa.

Główne wady pistoletu ciśnieniowego/dysza są:
1) Należy dopasować pompę wysokociśnieniową.
2) Ponieważ otwór rozpylający jest mały, należy go skutecznie filtrować, aby zapobiec zatykaniu.
3) Arkusz natryskowy jest łatwy do noszenia, w przypadku materiałów o większym zużyciu natryskiwany arkusz powinien być wykonany z materiału odpornego na zużycie.
4) Materiał o wysokiej lepkości nie jest łatwo rozpylany.

6. Komora suszenia
Komora suszenia składa się z płaszcza, ramy, korpusu lufy wewnętrznej i warstwy izolacyjnej.Pomiędzy korpusem lufy zewnętrznej a lufą wewnętrzną znajduje się rama wypełniona bawełną termoizolacyjną o grubości 100mm.Konstrukcja komory suszącej o rozsądnym rozmiarze może sprostać wydajności suszenia, jednocześnie zmniejszając w jak największym stopniu lepkość wieży.Wlot i wylot gorącego powietrza z suszarni wyposażone są odpowiednio w opór cieplny do pomiaru temperatury, a na szafie sterowniczej zamontowany jest wskaźnik temperatury.Do obserwacji stanu natrysku suszarnia wyposażona jest w lampę oświetlającą i okienko obserwacyjne.W celu ułatwienia czyszczenia suszarnia posiada drzwiczki do czyszczenia.

7. Separator powietrza i ciał stałych
Zgodnie z wymaganiami charakterystyk produktu i wymaganiami środowiskowymi różnych materiałów, suszarnia wyposażona jest w następujące separatory powietrze-ciało stałe.
1).Separator cyklonowy
2).Separator rozproszony
3).Filtr workowy / obudowa filtra / odpylacz
4).Mokry skruber / lub Mokry odpylacz
5).Komora osadowa
6).Elektrofiltr

Uwaga:

Mokry skruber / odpylacz jest podzielony na mokry skruber Venturi i odpylacz mokrego odpylacza.Odpylacz typu workowego ma kilka opcji, takich jak konwencjonalny typ worka, torba z tkaniny laminowanej folią, worek z tkaniny odporny na wysoką temperaturę, worek z tkaniny antystatycznej i tak dalej.
Obecnie powszechnym urządzeniem do separacji jest filtr workowy.

8. Rekuperator ciepła odpadowego
Z gazu resztkowego ciepło odpadowe jest poddawane recyklingowi i ponownie wykorzystywane.Gaz resztkowy (temperatura 80-120) zostanie podgrzany do 40-70 ° C poprzez dwie pośrednie wymiany ciepła urządzenia, co może znacznie zmniejszyć zużycie energii przez suszarkę i zmniejszyć koszty eksploatacji o około 10-20%

9. Wentylator odśrodkowy i regulator powietrza
Wentylator odśrodkowy dobierany jest w zależności od wydajności maszyny.Objętość powietrza wentylatora można regulować w zależności od ciśnienia w wieży oraz temperatury wlotu i wylotu.Formularz regulacji może być ręczny i automatyczny, a siłownik elektryczny może być automatycznie uzupełniany przez zwiększenie urządzenia elektrycznego.

10. Sterowanie szafą elektryczną
Oto kilka typów sterowania suszarek rozpyłowych.Możesz go wybrać zgodnie z wymaganiami produktu i precyzją sterowania.
1).Sterowanie konwencjonalne
2).Sterowanie PLC (sterowanie za pomocą ekranu dotykowego)
3).Sterowanie DCS (sterowanie komputerowe)

Pracą całej maszyny steruje elektroniczna szafa sterownicza.

Główne punkty kontrolne to
1).Dmuchacz
2).Dmuchawa powietrza
3).Nagrzewnica elektryczna lub palnik
4).Pompa zasilająca itp.

Schemat przepływu dla poziomej suszarki rozpyłowej serii HSD

Główne parametry regulacyjne to
1).Temperatura wlotu powietrza
2).Temperatura powietrza na wylocie
3).Ciśnienie wewnętrzne
Blokadę można ustawić zgodnie z konfiguracją i wymaganiami, takimi jak blokowanie palnika i wentylatora.

Uwaga: Ilość parującej wody zależy od właściwości materiału, zawartości ciał stałych oraz temperatury wlotu i wylotu gorącego powietrza.
