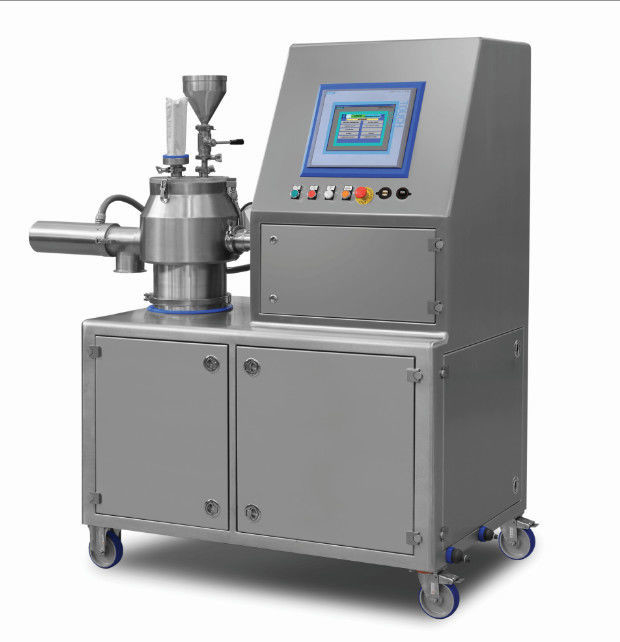

Mieszanie na wilgotno Maszyna do granulacji proszku GHL o dużej prędkości
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | XIANDAO |
| Orzecznictwo: | CE / UL / SGS / EAC / CR – TU |
| Numer modelu: | GHL |
Zapłata:
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiation |
| Szczegóły pakowania: | Drewniana skrzynka |
| Czas dostawy: | 8~18 TYGODNI |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | 20 zestawów miesięcznie |
|
Szczegóły informacji |
|||
| Nazwać: | Szybkoobrotowy granulator mieszający na mokro serii GHL | Materiał: | SUS316/SUS304/STAL WĘGLOWA, ITP |
|---|---|---|---|
| Źródło ogrzewania: | para / elektryczność / gaz ziemny / olej napędowy / itp; | Funkcja: | Brak plamy metalu |
| silnik: | ABB/ SIEMENS/ SZYCIE | Pojemność: | dostosowane |
| Kontrola: | HMI I PRZYCISK | Dokument: | TŁUSZCZ/IQ/OQ/PQ |
| High Light: | Maszyna do granulacji proszku do mieszania na wilgotno,maszyna do granulacji proszków 600 obr./min,sprzęt do suszenia granulacji GHL |
||
opis produktu
Maszyna do granulacji proszku GHL o wysokiej prędkości mieszania na wilgotno
Ogólny opis
Szybkoobrotowy granulator do mieszania wilgoci z serii GHL jest rodzajem wysokowydajnego sprzętu, który w ramach jednej operacji może mieszać różne materiały proszkowe i granulować je na cząstki.
Granulator szybkoobrotowy z mieszadłem wilgotnym GHL jest granulatorem nowej generacji, łączącym funkcje mieszania na mokro i granulacji.Dzięki zastosowaniu wielu najnowocześniejszych technologii opartych na istniejącym granulatorze jest to urządzenie przyjazne dla użytkownika.Granulator z mieszadłem wilgotnym serii GHL w pełni uosabia idealne połączenie obiektu i technologii, zapewniając racjonalną strukturę, wygodną obsługę i niezwykłą funkcjonalność.
Szczegóły Produktu
| Materiał: | SUS316/SUS304/STAL WĘGLOWA, ITP | Źródło ogrzewania: | Para / elektryczność / gaz ziemny itp. |
| Dokument: | TŁUSZCZ/IQ/OQ/PQ | Pojemność: | Dostosowane |
| Kontrola: | HMI I PRZYCISK | Silnik: | ABB/ SIEMENS/ SZYCIE |
Technicznyparametry
|
Specyfikacja |
Całkowita objętość (L) | Objętość robocza (L) | Wydajność (kg/partia) | Czas pracy (min) | Prędkość mieszania (obr/min) | Prędkość cięcia (obr/min) | Moc mieszania (kW) | Moc cięcia (kW) | Wydatek sprężonego powietrza (m3/min) | Ciśnienie sprężonego powietrza (Mpa) |
Ciężar własny (Kg) |
| 5 | 5 | 3,5 | 0,8-1,8 | 7-10 | 60-600 | 1000-2900 | 1,5 | 0,75 | 0,4 | 0,4-0,6 | 180 |
| 10 | 10 | 7 | 2-3,5 | 7-10 | 60-600 | 1000-2900 | 2,2 | 0,75 | 0,4 | 0,4-0,6 | 250 |
| 20 | 20 | 14 | 4-8 | 7-10 | 150-500 | 1000-2900 | 4.0 | 1,5 | 0,4 | 0,4-0,6 | 380 |
| 50 | 50 | 35 | 10-18 | 7-10 | 20-200 | 1000-2900 | 5,5 | 2,2 | 0,4 | 0,4-0,6 | 500 |
| 100 | 100 | 70 | 20-35 | 7-10 | 20-200 | 1000-2900 | 11 | 4.0 | 0,6 | 0,4-0,6 | 600 |
| 150 | 150 | 105 | 40-60 | 7-10 | 20-200 | 1000-2900 | 15 | 4.0 | 0,6 | 0,4-0,6 | 800 |
| 250 | 250 | 175 | 60-100 | 7-10 | 40-180 | 1000-2900 | 18,5 | 5,5 | 0,6 | 0,4-0,6 | 1300 |
| 300 | 300 | 210 | 70-120 | 7-10 | 40-180 | 1000-2900 | 18,5 | 5,5 | 0,6 | 0,4-0,6 | 1800 |
| 400 | 400 | 280 | 80-150 | 7-10 | 40-180 | 1000-2900 | 30 | 7,5 | 0,6 | 0,4-0,6 | 2200 |
| 600 | 600 | 420 | 120-220 | 7-10 | 50-120 | 1000-2900 | 37 | 11 | 0,6 | 0,4-0,6 | 2600 |
| 800 | 800 | 560 | 180-300 | 7-10 | 50-120 | 1000-2900 | 45 | 11 | 0,6 | 0,4-0,6 | 3000 |
| 1000 | 1000 | 700 | 250-400 | 7-10 | 50-120 | 1000-2900 | 55 | 11 | 0,6 | 0,4-0,6 | 3600 |
Cechy
1. XIANDAO uważa, że maszyna przyjmuje poziomą strukturę cylindra i nie ma martwych narożników, plam metalicznych, osadów popiołu, a jej struktura jest rozsądna.
2. Wypełniony powietrzem wał uszczelniający do napędu.Po umyciu można go zmienić na wodę.
3. Granulacja fluidalna, granulka ma kształt kuli.Jego rozlewność jest dobra.
4. W porównaniu do tradycyjnego procesu można zredukować 25% kleju, a czas schnięcia jest krótki.
5. Suszenie i mieszanie trwa 2 minuty, a granulowanie 1-4 minuty.W porównaniu do tradycyjnego procesu poprawia się 4-5 razy wydajność.
6. Mieszanie na sucho, mieszanie na mokro i granulowanie kończy się w tym samym zamkniętym pojemniku.Jest zgodny z wymaganiami GMP.Cała operacja ma ścisłe środki bezpieczeństwa i ochrony.Typ kurtki może być przyjęty na życzenie.
7. Potwierdź finalne jednolite produkty.
8. Proces granulacji realizowany jest w zamkniętym systemie bębnowym, bezpyłowym i zgodnym z wymogami GMP.
9. System sterowania HMI i PLC, prędkość silnika jest kontrolowana przez VFD, a wszystkie parametry procesu mogą być rejestrowane.
10. Do maszyny można alternatywnie podłączyć sprężone powietrze i wodę, aby zapewnić szybkie i wydajne mycie.
11. Wał napędowy z uszczelką wypełniającą powietrze, którą podczas mycia można wymienić na wodę.Stosując granulację fluidalną, cząstka jest podobnie kulista, jej tekstura jest jednolita, a jej płynność jest dobra, co może zapewnić najbardziej idealny materiał granulowany do procedury prasowania tabletek.
12. Gdy istnieje bardzo duża różnica między środkiem głównym lub bazą a środkiem pomocniczym, nadal można uzyskać równomierne mieszanie i nie występuje zjawisko delaminacji.
Podanie
◆ To urządzenie służy do wytwarzania mokrych granulek w procedurze produkcji dawki stałej, w której należy wstrzykiwać klej. Jest również szeroko stosowany w przemyśle farmaceutycznym, spożywczym i chemicznym.
◆ Wyprodukowaliśmy ponad 10 specyfikacji i 150 różnych maszyn, aby zaspokoić różne potrzeby.Te praktyczne doświadczenia będą bardzo korzystne dla klientów.
◆ Wysoką wydajność procesu można osiągnąć dzięki niezwykle szybkiemu suszeniu i delikatnej obsłudze produktu.Nadaje się do partii 10 i 800 litrów na partię.Więcej innych rozmiarów partii dostępnych na żądanie；
PracującyZasada:
◆ Szybkoobrotowy granulator mieszający na mokro serii GHL (granulator mieszający na mokro z wysokim ścinaniem) jest wyposażony w zamknięty pojemnik z narzędziami mieszającymi napędzanymi od góry lub od dołu, który od dawna jest stosowany w przemyśle farmaceutycznym.Mechaniczny efekt narzędzi mieszających – niezależnie od tego, czy w trybie wsadowym, czy w trybie ciągłym – tworzy gęstszy granulat niż proces w złożu fluidalnym.
◆ Pierwotnie do produktu wlewano płyn granulacyjny.Obecnie preferowana jest ulepszona dystrybucja dawki przy użyciu dyszy rozpylającej w celu uzyskania bardziej równomiernego granulatu.
◆ Granulaty wyróżniają się zwartą strukturą i dużą gęstością nasypową.Mają dobre właściwości płynięcia i mogą być optymalnie sprasowane.
◆ Materiały proszkowe i kleje są całkowicie mieszane z mokrymi miękkimi materiałami za pomocą dolnej łopatki mieszającej cylindrycznego naczynia, a następnie materiały są cięte na jednolite mokre granulki za pomocą bocznej łopatki rozbijającej o dużej prędkości wewnątrz mieszalnika granulatora.
Zdolność do pracy |
Instrumenty |
Otwór odprowadzający |
Schemat blokowy:
Opcje
Fplan piętra: Wymiary całkowite:
| Model | A | B | C × D | mi | F |
| 10 | 270 | 750 | 1000×650 | 745 | 1350 |
| 50 | 320 | 950 | 1250×800 | 970 | 1650 |
| 150 | 420 | 1000 | 1350×800 | 1050 | 1750 |
| 200 | 520 | 1100 | 1650×850 | 1450 | 2050 |
| 250 | 550 | 1100 | 1650×850 | 1450 | 2050 |
| 300 | 550 | 1150 | 1700×900 | 1500 | 2200 |
| 400 | 670 | 1150 | 1860×1050 | 1650 | 2350 |
| 600 | 750 | 1250 | 2000×1050 | 1800 | 2400 |
