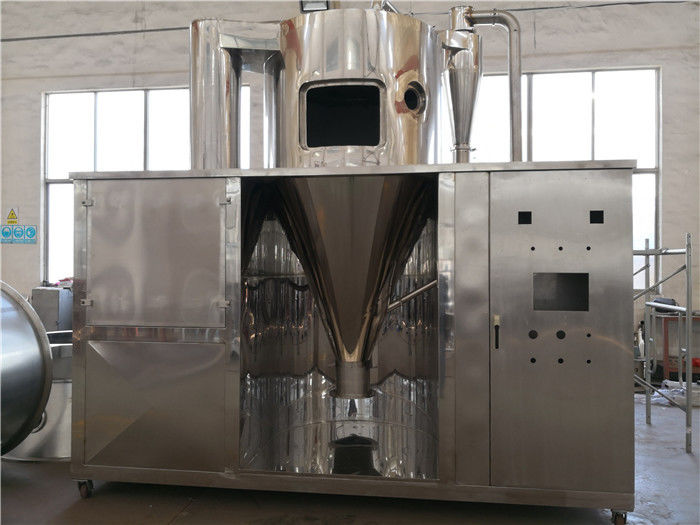

Jednolita, pozioma, rotacyjna, fluidyzacyjna suszarka rozpyłowa

opis produktu

Pozioma suszarka rozpyłowa serii HSD

Krótkie wprowadzenie

HSD Sery hpionowa Smódl się Dryerróżni się od konwencjonalnej pionowej suszarki rozpyłowej.Prostokątny korpus wieży leży na ziemi, pistolet od strony korpusu wieży zasila, rozładowuje z drugiej strony.Materiał można natryskiwać pompą wysokociśnieniową, a następnie w pełni kontaktować z gorącym powietrzem, które znajduje się po tej samej stronie.Suszone w bardzo krótkim czasie.Gotowy produkt spada na dolną płytę wieży z powodu grawitacji, a materiał na płycie przechodzi przez zgarniacz, aby wejść do portu odbiorczego.
Po wysuszeniu gotowy produkt charakteryzuje się dobrą płynnością, niewielką pozostałością, ręcznym ładowaniem, dobrą stabilnością, jednorodną wielkością cząstek i wysoką wydajnością.

Szeroko stosowany w białku żółtka jaja, komórkach krwi, osoczu, przemyśle spożywczym, chemicznym i innych.

Szczegóły Produktu

Cechy

• Większa średnia wielkość cząstek, wyższa wydajność, mniej odpadów i mniejsze straty;
• Brak kolanka, eliminuje zjawisko zatykania się rur;
• System ma mniejszą rezystancję, wentylator o niższym ciśnieniu można zastosować przy niższym zużyciu energii;
• Przestrzeń jest zwarta.Dmuchawa powietrza, wentylator wyciągowy i nagrzewnica mogą być umieszczone na szczycie wieży, aby zmniejszyć zajmowaną powierzchnię.Wysokość sprzętu jest zmniejszona o ponad połowę niż w przypadku typu pionowego.

Zasady pracy

Po przefiltrowaniu przez filtr i podgrzaniu przez grzałkę powietrze trafia do dystrybutora gorącego powietrza, który jest w

komora suszarnicza.Poprzez dystrybutor gorącego powietrza gorące powietrze będzie równomiernie wchodzić do komory suszenia.Na

w tym samym czasie pompa zasilająca wyśle ​​płynny materiał do ciśnieniowego pistoletu natryskowego (dyszy).Płynny materiał

zostanie rozpylony na drobne kropelki.To sprawia, że ​​obszar kontaktu płynnego materiału i gorącego powietrza jest dużo

większa, wilgoć szybko odparowuje.W bardzo krótkim czasie płynny materiał suszy się na proszek.Proszek

opada dno suszarki w dół.Większość produktów odbierana jest przez przekładnię zgarniacza i ślimaka.

Mniej drobnoziarnistego proszku trafi z gazem resztkowym do odpylacza workowego, który znajduje się pod koniec suszenia

izba.Kurz i proszek są zbierane za pomocą przenośnika ślimakowego.Gaz odlotowy jest odprowadzany przez wentylator.

Cechy tej maszyny to:

1. Szybkość suszenia jest bardzo szybka
Powierzchnia materiału znacznie się zwiększa po natrysku ciśnieniowym, a wilgoć 90 ~ 95% może zostać natychmiast odparowana w powietrzu o wysokiej temperaturze.Czas schnięcia zajmuje od dziesięciu sekund do kilkudziesięciu sekund.
2. przestrzeń jest mniejsza
W porównaniu z pionową suszarką rozpyłową, model przyjmuje metodę poziomego wlotu, wysokość urządzenia jest znacznie zmniejszona, a urządzenie do usuwania pyłu nie jest zaprojektowane przez dzielony korpus.Konstrukcja jest zwarta, a układ jest rozsądny.Tak więc obszar jest znacznie zmniejszony, a inwestycje w budynek fabryki i nośność sprzętu są również odpowiednio zmniejszone.
3. Produkt wysokiej jakości
Struktura sprzętu jest prostsza.Czas schnięcia produktu jest krótki, a gruboziarnisty i drobny proszek produktu jest zbierany.Może spełniać wszystkie rodzaje wskaźników jakości, takie jak rozkład wielkości, kształt produktu, jakość produktu, kolor, aromat, smak, aktywność biologiczna i zawartość wilgoci w produkcie.
4. Łatwa obsługa i czyszczenie.
Model jest prostszy w obsłudze, wyższy w automatyzacji i niższy w awaryjności.Wewnętrzne czyszczenie sprzętu jest wygodne i nie ma martwego kąta.W porównaniu z suszarką pionową maszyna nie niesie ze sobą ukrytych zagrożeń związanych z pracami lotniczymi od produkcji, instalacji, czyszczenia po konserwację.

Zakład konfiguracjas i opis struktury

Rodzaje hzjadacz
Ze względu na różne źródła ciepła wykorzystywane przez użytkowników, zwykle są to energia elektryczna, para, gaz ziemny, węgiel, ropa i tak dalej.Inaczej wygląda kontrola kształtu pieca grzewczego.Można go dobrać do wymagań produktów i warunków panujących w różnych miejscach.Więcej szczegółów oraz instrukcje obsługi tego typu można znaleźć w instrukcji.

Rodzaje konwencjonalnych grzejników:

1).Grzejnik elektryczny
2).Parowy wymiennik ciepła
3).Wymiennik ciepła do wymiany ciepła
4) bezpośrednie lub pośrednie spalanie gazu ziemnego (lub innych gazów).
5).Bezpośrednie/pośrednie spalanie węgla
6).Olej do spalania bezpośredniego/pośredniego
7).Spaliny

Obecnie maszyna ta przyjmuje parowy transfer ciepła, ogrzewanie elektryczne i bezpośrednie ogrzewanie gazu ziemnego.

2. Filtr powietrza
W zależności od różnych wymagań wlot powietrza systemu jest zwykle wyposażony w filtr powietrza.Oto opcje opcjonalne:
1).Szorstki filtr powietrza
2).Filtr powietrza o średnim efekcie
3).Niewydajny filtr powietrza
4).Filtr o wysokiej wydajności
5).Filtr wysokotemperaturowy i wysokowydajny

3. Dystrybutor gorącego powietrza
Gorące powietrze wchodzi do komory suszenia poziomo, gorące powietrze i kropelki powodują wymianę ciepła i masy.Z jednej strony promuj kontakt gazu i cieczy oraz wzmacniaj proces suszenia.Z drugiej strony, aby zapobiec przyklejaniu się półmokrego materiału do ściany.

4.Rodzaje fpompa eed
Poniżej przedstawiono typy ciśnieniowej suszarki rozpyłowej z pompą zasilającą:
1).Pompa śrubowa
2).Pompa zębata
3).Pompa jednorodna
4).Pompa membranowa (podtrzymujące urządzenie stabilizujące)
5).Wysokociśnieniowa pompa wężowa
6).Przenoszenie pneumatyczne

Pistolet natryskowy ciśnieniowy/dysza

Główne zalety:
1) Prosta struktura i niski koszt
2) Łatwa konserwacja i wygodny montaż
3) W porównaniu z przepływem powietrza i typem odśrodkowym moc rozpylania jest stosunkowo niższa.

Główne wady ciśnieniowego pistoletu natryskowego/dysza są:
1) Należy dopasować pompę wysokociśnieniową.
2) Ponieważ otwór natryskowy jest mały, należy go skutecznie filtrować, aby zapobiec zablokowaniu.
3) Arkusz natryskowy jest łatwy do noszenia, w przypadku większych materiałów zużywających się arkusz natryskowy powinien być wykonany z materiału odpornego na zużycie.
4) Materiał o wysokiej lepkości nie jest łatwo rozpylany.

6. Komora suszenia
Komora suszenia składa się ze skorupy, ramy, korpusu beczki wewnętrznej i warstwy izolacyjnej.Pomiędzy korpusem beczki zewnętrznej a beczką wewnętrzną znajduje się stelaż wypełniony bawełną termoizolacyjną o grubości 100mm.Konstrukcja komory suszącej o rozsądnym rozmiarze może sprostać wydajności suszenia, jednocześnie zmniejszając lepkość wieży tak bardzo, jak to możliwe.Wlot i wylot gorącego powietrza z suszarni są odpowiednio wyposażone w termometr do pomiaru oporu cieplnego, a wskaźnik temperatury jest zamontowany na elektrycznej szafie sterowniczej.Do obserwacji stanu oprysku suszarnia wyposażona jest w lampę świetlną i okno obserwacyjne.Aby zapewnić wygodę podczas sprzątania, suszarnia posiada drzwi wyczystkowe.

7. Separator powietrza i ciał stałych
Zgodnie z wymaganiami właściwości produktu i wymaganiami środowiskowymi różnych materiałów, suszarka jest wyposażona w następujące separatory powietrze-ciało stałe.
1).Separator cyklonowy
2).Rozproszony separator
3).Filtr workowy/dom filtra/odpylacz
4).Mokra płuczka/lub mokry odpylacz
5).Osadnik
6).Filtr elektrostatyczny

Notatka:

Mokry skruber/odpylacz jest podzielony na mokry skruber Venturi i mokry odpylacz.Odpylacz workowy ma kilka opcji, takich jak konwencjonalny typ worka, worek z laminowanej folii, worek z tkaniny odpornej na wysokie temperatury, worek z tkaniny antystatycznej i tak dalej.
Obecnie powszechnym urządzeniem separującym jest filtr workowy.

8. Rekuperator ciepła odpadowego
Ciepło odpadowe z gazu resztkowego jest poddawane recyklingowi i ponownie wykorzystywane.Gaz resztkowy (temperatura 80-120) zostanie podgrzany do 40-70 C poprzez dwie pośrednie wymiany ciepła urządzenia, co może znacznie zmniejszyć zużycie energii przez suszarkę i obniżyć koszty eksploatacji o około 10-20%

9. Wentylator promieniowy i regulator powietrza
Wentylator promieniowy dobierany jest w zależności od wydajności maszyny.Objętość powietrza wentylatora można regulować w zależności od ciśnienia w wieży oraz temperatury wlotowej i wylotowej.Forma regulacji może być ręczna i automatyczna, a siłownik elektryczny może być automatycznie uzupełniony poprzez zwiększenie urządzenia elektrycznego.

10. Sterowanie szafką elektryczną
Oto kilka rodzajów sterowania suszarki rozpyłowej.Możesz go wybrać zgodnie z wymaganiami produktu i precyzją sterowania.
1).Sterowanie konwencjonalne
2).Sterowanie PLC (sterowanie za pomocą ekranu dotykowego)
3).Sterowanie DCS (sterowanie komputerowe)

Pracą całej maszyny steruje elektroniczna szafa sterownicza.

Główne punkty kontrolne to
1).Dmuchacz
2).Dmuchawa powietrza
3).Grzejnik elektryczny lub palnik
4).Pompa zasilająca itp.

Schemat blokowy poziomej suszarki rozpyłowej serii HSD

Główne parametry regulacji to
1).Temperatura powietrza na wlocie
2).Temperatura powietrza na wylocie
3).Ciśnienie w pomieszczeniu
Blokadę można ustawić zgodnie z konfiguracją i wymaganiami, np. blokadę palnika i wentylatora.

Uwaga: Ilość odparowanej wody jest związana z właściwościami materiału, zawartością substancji stałych oraz temperaturą wlotu i wylotu gorącego powietrza.
